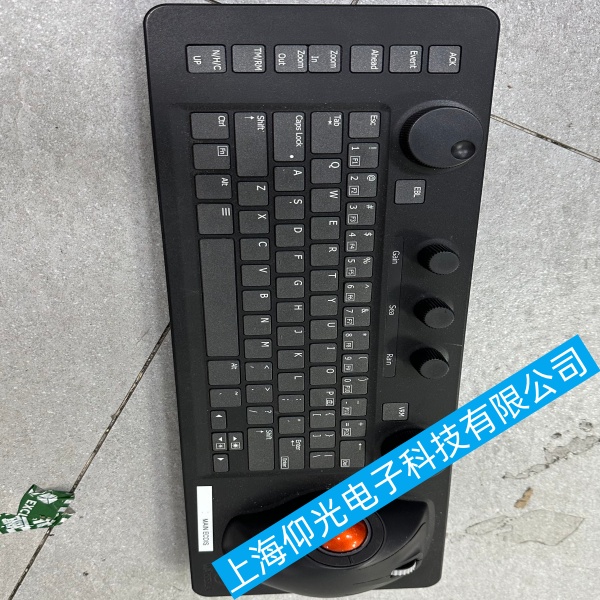

瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘旋钮失灵故障分析及修复

瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘旋钮失灵故障分析及修复
故障现象：旋钮旋转无响应、数值跳变、单方向无效、完全失灵；其余按键 / 轨迹球正常。
该键盘为 CAN‑BUS 接口，型号 18151726（ES6CK.、18151725（ES8.，旋钮为增量式旋转编码器，船上盐雾、潮气是主要诱因。
一、瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘外部快速检查
1.整机断电 1‑2 分钟，释放残余电压后重启，排除临时 CAN 总线通讯异常。
2.检查键盘后端 CAN‑BUS Phoenix 接头，插头插紧，确认总线两端. 120Ω 终端电阻完好. ，虚接 / 缺失会造成旋钮信号丢失，按键有时还能工作ManualsLib。
3.DIP 拨码确认 CAN 节点地址，不要与其他设备地址冲突；模式拨码保持 CAN 模式（开关 4=OFF.，勿误切 USB 模式。
4.清理旋钮缝隙盐雾灰尘：干燥压缩空气吹扫，严禁液体直接泼洒进旋钮。
二、瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘拆机硬件排查
1.拆开键盘外壳，查看编码器排线、插座，有无腐蚀、松动，重新拔插；检查焊点有无盐雾腐蚀虚焊。
2.旋钮为旋转编码器，触点氧化会出现跳数失灵：向编码器缝隙喷. CRC‑2‑26 触点清洁剂. ，来回旋转旋钮数十圈，待完全挥发后通电测试KUAIQU。
3.万用表测量编码器 A/B 相信号，旋转时无脉冲输出＝编码器本体损坏，需要更换同规格增量编码器。
4.若单旋钮坏其余正常：基本为编码器本体故障；全部旋钮失效，重点查 CAN 接口板、终端电阻。
三、瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘软件与系统侧排查
1.ECDIS 软件内查看外设状态，确认 ES6CK/ES8 键盘被识别；如只按键有效旋钮无输入，是 CAN 信号通道异常。
2.更换 USB‑CAN 适配器或替换同型号键盘交叉测试，区分故障在键盘本体还是 ECDIS 主机侧。
四、瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘维修结论与实操建议
- 清洁后恢复：后期做好控制台防潮，避免冷凝水进入键盘。
- 清洁无效：直接更换编码器；备件难获取时，建议更换整套键盘。
航行关键时段，优先切换触摸屏 / 备用鼠标操作 ECDIS，再开展维修，保障航行安全。
