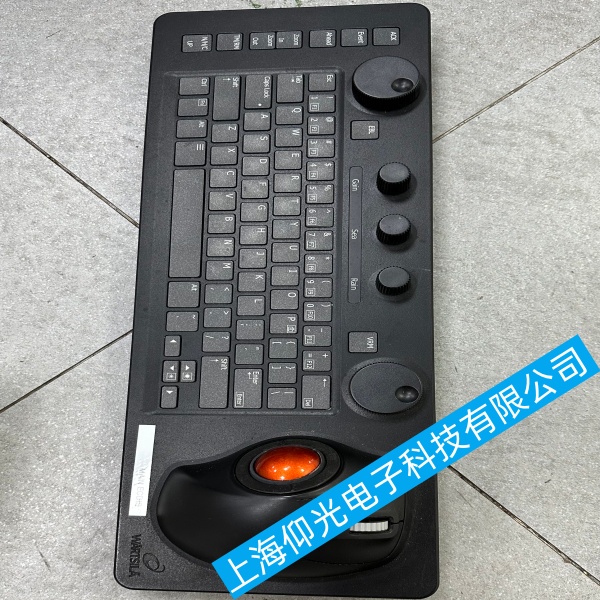

瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘按键乱码故障排查与修复

瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘按键乱码故障排查与修复
故障现象：按键按下输出错误指令、自动连击、串键、按键 ID 错乱；旋钮 / 轨迹球可能同步异常。CAN 总线型专用键盘，盐雾、总线干扰、地址冲突是主因。
航行期间优先切换触摸屏 / 备用鼠标操作 ECDIS，保障航行安全。
一、瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘外部快速排查
1.整机断电 2‑3 分钟，释放残余电压再上电，排除临时 CAN 通讯帧错误。
2.检查后端 Phoenix CAN 接头，拔下检查 CAN_H/CAN_L 针脚腐蚀、氧化；重新紧固。总线两端.120Ω 终端电阻必须完好.，总线总电阻应约 60Ω；缺失 / 虚接极易出现乱码、随机串键。
3.核对 DIP 拨码：确认 CAN 节点地址，不可与同总线其他设备 ID 冲突；开关 4 保持 OFF。
4.线缆检查：CAN 双绞线远离大功率动力电缆，屏蔽层单端接地，消除电磁干扰；检查线缆有无破损、对地短路。
5.交叉测试：把此键盘接到备用 ECDIS 主机，或换同型号键盘上机，区分故障在键盘本体还是主机 CAN 适配器 / 软件。
二、瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘拆机硬件排查
1.拆开外壳，检查薄膜按键排线金手指，盐雾氧化会造成行列矩阵串键；用无尘橡皮轻擦金手指，重新插紧锁扣。
2.键盘 PCB 板：查看有无凝露腐蚀、绿油发白、焊点锈蚀；腐蚀会造成按键矩阵短路，直接乱码。
3.薄膜按键面板：盐雾渗入，薄膜内部漏电，表现为成片按键乱码、自动触发。可用干燥压缩空气吹扫；禁止直接喷大量液体清洁剂。局部轻微氧化可少量 CRC‑2‑26，充分晾干再上电。
4.CAN 收发芯片损坏：总线通讯数据包出错，按键全部乱码，但供电正常，需维修板卡或更换键盘。
三、瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘系统软件侧排查
1.确认 ECDIS 外设配置，选择 ES6CK/ES8 专用键盘驱动，.不要使用普通 Windows 键盘驱动.，驱动不匹配直接指令乱码。
2.关闭 Windows 粘滞键、筛选键；确认系统键盘布局为 ECDIS 原厂配置，不要随意切换语言输入法。
3.重启 ECDIS 软件，在设备诊断界面查看 CAN 总线错误帧计数，持续大量报错＝总线层面故障。
四、瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘维修判定
- 单键 / 局部按键乱码：薄膜面板腐蚀、排线接触不良，清洁无效需更换薄膜按键。
- 全部按键乱码，交叉测试故障跟随键盘：PCB 板 CAN 收发器损坏，建议整套更换键盘。
- 更换键盘后故障依旧：重点查 CAN 总线线路、终端电阻、CAN 适配器。
