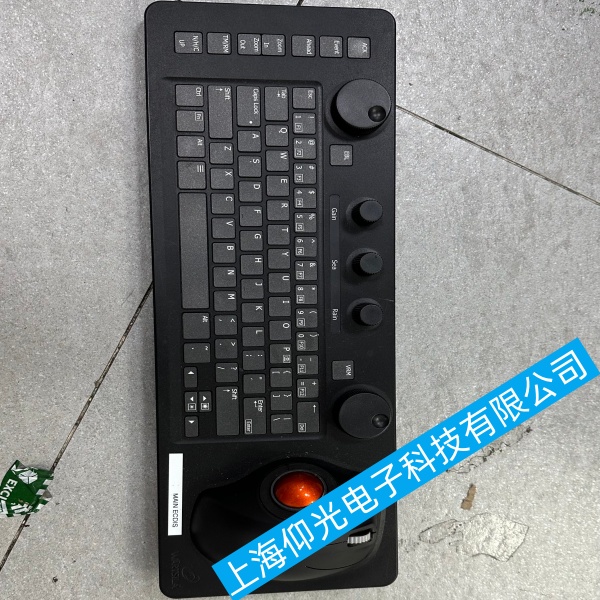

瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘轨迹球光标漂移故障排查处理

瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘轨迹球光标漂移故障排查处理
漂移 / 自行跑动、光标乱跳，船上盐雾积垢、编码器脏污、FPC 排线氧化、USB 供电不稳是主因，按由简到繁顺序排查。
一、瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘外部快速排查
1. ECDIS 主机断电，拔 USB，直接插主机原生 USB 口，禁止 USB 集线器；集线器供电不足极易造成轨迹球漂移。静置 30s 后重插上电。
2. Windows 设备管理器，卸载 HID 鼠标 / 轨迹球设备，重启自动重装驱动；关闭鼠标加速、指针平滑。
3. 交叉测试：把键盘插到另一台 Windows 电脑。
   - 仍然漂移 → 键盘本体硬件故障。
   - 完全正常 → ECDIS 主机 USB 端口、驱动或电磁干扰问题。
4. 检查 USB 线缆：出线根部振动弯折，内部芯线虚接，会出现光标无规律漂移。
二、瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘轨迹球现场清洁
1. 断开 USB 供电，旋开轨迹球压环，取出球体。
2. 检查 3 个支撑滚轮与光电编码器：滚轮上附着盐垢、油泥是漂移首要原因。
3. 无水异丙醇棉签擦拭球体、三个滚轮、编码器透光窗口；压缩空气吹净粉尘。严禁用水、WD40 油性喷剂。
4. 确认滚轮转动顺滑无卡滞，无明显磨损；清洁后充分风干，装回球体与压环。
5. 上电测试：转动轨迹球，观察光标是否随动、静止时不再自行漂移。
三、瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘拆机深度检查
1. 拆开外壳，拔出轨迹球主控板 FPC 排线，棉签蘸异丙醇擦拭金手指，重新锁紧排线卡扣；盐雾造成 FPC 金手指氧化，信号异常引发漂移。
2. 目视检查光电编码器：内部透光面腐蚀、编码器老化，清洁后漂移依旧。
3. 支撑滚轮磨损（滚轮表面变平）：球体晃动，转动信号失真，清洁无效，需更换轨迹球总成。
4. 主控板：检查有无盐雾腐蚀、元件虚焊；电路板受潮漏电也会出现光标自跑。
四、瓦锡兰ES6CK / ES8 船用 ECDIS 专用键盘故障判定与处置方案
1. 清洁滚轮 + 重插 FPC 后恢复正常：定期维护，做好驾驶室防潮防盐雾。
2. 滚轮磨损 / 光电编码器损坏：更换轨迹球总成。
3. PCB 腐蚀、编码器电路损坏：无法单独维修，直接更换整套键盘，该型号停产，建议备备件。
4. 清洁、换排线、换轨迹球总成后依旧漂移：判定主控板故障，更换键盘。
ECDIS 安全提示
ECDIS 属于 SOLAS 航行关键设备，维修完成后必须做全功能测试：静止状态光标不漂移、各方向移动顺滑、按键与左右按键功能正常，确认无误后方可投入航行使用。
