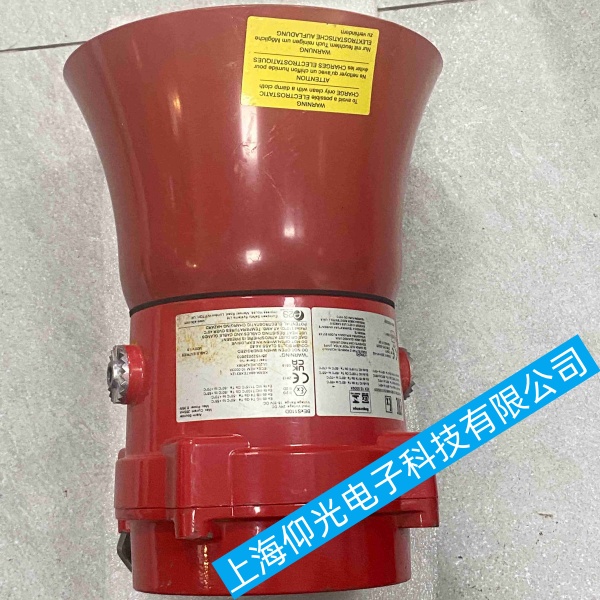

E2S BExS110DDC024 船用防爆号角通电完全不响故障排查与维修

E2S BExS110DDC024 船用防爆号角通电完全不响故障排查与维修
防爆设备严禁带电开盖，开盖前必须切断电源，确认现场无可燃气体，检修完毕防爆隔爆面螺栓全部上紧到位ManualsLib。
额定参数：DC24V，工作电压范围 20‑28VDC，标称电流 265mA，内部自带防反接二极管。
一、E2S BExS110DDC024 船用防爆号角外部线路 & 供电排查
1. 测量号角接线端子电压，报警触发状态下必须达到20‑28VDC。
   - 电压＜20V：长电缆压降过大、电源容量不足，船用远距离布线非常容易出现。加大电源线线径或就近增加供电。
   - 0V：控制回路没有送出报警信号，故障不在号角本体，检查火警 / 报警继电器、回路开关、报警板输出触点。
2. 核对触发极性（关键！）
该号角支持正极触发 + / 负极触发‑，电路板上有 2 根跳线帽 J2 切换模式。跳线位置和报警输出极性不一致，通电永远不会响E2S。
   - 负触发（船舶火警最常用）：跳线帽接【‑ve‑中间】
   - 正触发：跳线帽接【+ve‑中间】
3. 检查回路终端 EOL 线末电阻：船用监控回路，未装 / 错装终端电阻，报警面板会屏蔽输出。推荐：500Ω 2W 或者 3.3kΩ 0.5W，直接跨接号角 +‑端子上E2S。
4. 检查电源线芯、接线端子，有无受潮氧化、虚接、断线。
二、E2S BExS110DDC024 船用防爆号角断电开盖内部检查
1. 断电后打开外壳，查看 PCB 板，先看DIP 音调拨码开关，不能全部拨到 OFF，必须选择 1‑32 号任意音调，拨码全零有时无声。
2. 目视电路板：有没有海水潮气腐蚀痕迹、焊点发黑、铜箔断线。
3. 断电测量号角喇叭线圈阻值：正常喇叭有几十欧姆；无穷大 = 喇叭音圈烧断损坏，直接更换号角。
4. 检查输入防反接二极管有无击穿开路；二极管损坏会完全切断供电。
三、E2S BExS110DDC024 船用防爆号角隔离测试
拆下号角 2 根电源线，脱离船上报警回路，用一台可调 24V 直流电源直接接到号角 +、‑端子。
- 直接供电就响：号角本体完好，故障在船上报警控制回路、极性跳线、EOL 电阻问题。
- 直接供电依旧完全无声：号角内部电路板 / 喇叭已经损坏，需要维修或换新。
四、E2S BExS110DDC024 船用防爆号角SIL 版本锁死故障复位
若是 SIL 安全版号角出现无声锁死故障：断电至少 30 秒，再上电复位；无效可使用板上 J3 硬复位跳线做一次硬件复位，复位不成功判定内部电路损坏E2S。
五、E2S BExS110DDC024 船用防爆号角故障判定与处理结果
1. 供电 24V 正常、跳线极性正确、EOL 电阻无误、直接外接电源不响 → 号角本体损坏，建议整体更换，防爆喇叭一般不单独维修喇叭单元
2. 外接电源能响，船上回路不行 → 排查报警控制板输出、线缆压降、回路监控设置
预防建议
船用高湿盐雾环境，定期检查接线端子防潮；长距离布线核算电压降；每次换新号角后第一时间核对触发极性跳线帽。
