JRCS‑MP262船用报警日志打印机无法通讯故障排查与硬件维修

JRCS‑MP262船用报警日志打印机无法通讯故障排查与硬件维修

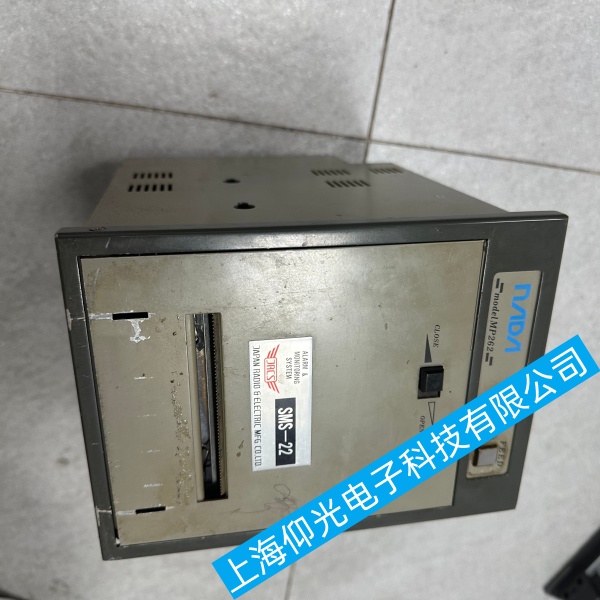

该设备为 JRCS 船舶报警系统配套日志打印机，接口为RS‑485 串行总线，与 SMS‑22 报警主机通讯，排查顺序：供电→线路→指示灯→通讯参数→总线→硬件故障，由外到内依次排查。
一、JRCS‑MP262船用报警日志打印机快速应急处理
1. 打印机断电 3‑5 分钟，重新上电重启；同时重启 SMS‑22 报警控制单元。很多临时总线死机故障重启即可恢复。
2. 检查打印机有无卡纸、缺纸、打印头卡死；机械故障会连带锁死通讯端口。
二、JRCS‑MP262船用报警日志打印机供电检查
1. 测量输入电源，确认电压在设备铭牌范围（通常 DC24V），电压波动过大、压降会造成通讯不稳定。
2. 查看电源指示灯，电源灯不亮，检查机身内部电源保险丝是否熔断。
三、JRCS‑MP262船用报警日志打印机通讯线路硬件排查
1. 检查后端 485 接线端子A / B（+ /‑），A、B 线千万不能接反，接反直接通讯失败；端子紧固无松动、无氧化锈蚀。
2. 信号线必须使用屏蔽双绞线，屏蔽层单端接地；线缆远离动力电缆，避免干扰。
3. 整条总线首尾两端终端电阻 120Ω 检查：只有总线最末端设备开启终端电阻，中间设备关闭，错开 / 漏开会信号反射、通讯中断。
4. 分段断开总线上其它设备，只保留 SMS‑22 主机 + MP262 打印机点对点测试，排除总线上其他故障节点拖垮整条总线。
5. 更换一根完好备用通讯线做替换测试，排除线缆内部断线。
四、JRCS‑MP262船用报警日志打印机指示灯状态判断
- TX/RX 收发灯完全不闪烁：无信号收发。问题大概率接线、供电、打印机通讯接口损坏。
- RX 灯闪烁、TX 不闪：主机下发信号，但打印机没有应答。打印机地址错误、参数不匹配、主板故障。
- 指示灯闪烁但是打印无输出：通讯链路通，报警主机侧配置错误。
五、JRCS‑MP262船用报警日志打印机通讯参数核对
核对项目：
1.从站站号 (Station Address)：打印机地址不能与总线上其它设备重复，地址冲突直接掉线。
2. 波特率：JRCS 系统常用：9600
3. 数据位：8；停止位：1；校验位：无校验
两边任意一项不一致，直接无法通讯。进入 SMS‑22 系统设置页面，查看打印机端口参数，再进入 MP262 打印机菜单核对参数。
六、JRCS‑MP262船用报警日志打印机主机侧排查
1. 在报警主机报警日志内查看故障代码，有无打印机通讯故障告警。
2. 检查主机 485 输出端口，断开打印机，接电脑串口调试助手，发送指令测试主机端口有无信号输出；无输出代表主机通讯端口损坏。
七、JRCS‑MP262船用报警日志打印机本机硬件故障（前面排查全部无效）
1. 打印机内部通讯板（RS485 收发芯片）烧坏，是船上高发故障；浪涌、电源反接容易打坏 485 芯片。
2. 主板故障：可做串口回环测试；短接打印机端子 TX‑RX，自收发测试，判断本机串口好坏。
3. 维修方案：更换损坏的 485 通讯芯片、检修主板电源回路；芯片更换后重新下载打印机参数。
八、JRCS‑MP262船用报警日志打印机日常预防建议
1. 定期紧固通讯端子，每年检查屏蔽接地、终端电阻状态。
2. 485 总线加装浪涌保护器，防止电网浪涌击穿通讯芯片。
3. 保存好 MP262 打印机通讯地址、波特率参数记录，检修后快速核对。
