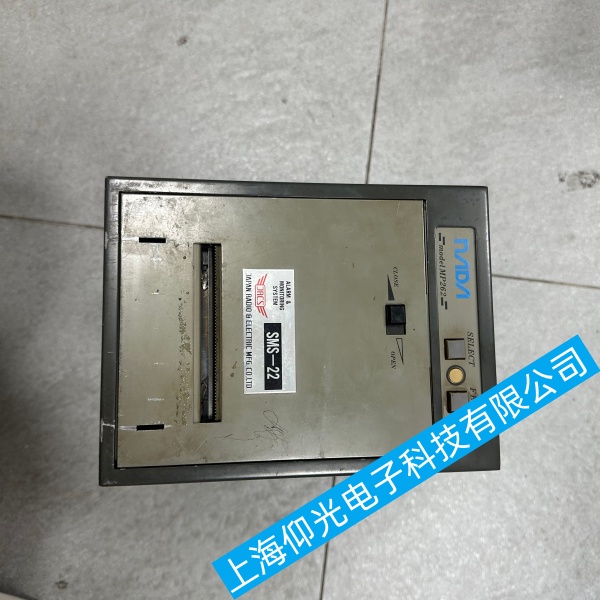

JRCS‑MP262报警日志打印机收不到报警信号故障诊断与修复

JRCS‑MP262报警日志打印机收不到报警信号故障诊断与修复
故障现象：主机报警正常，MP262 打印机无任何报警打印输出，收不到 SMS‑22 系统发来的报警信号。排查遵循先外部→通讯→参数→硬件板卡顺序操作。
一、JRCS‑MP262报警日志打印机基础电源与状态检查
1. 确认打印机 24VDC 供电电压正常，无欠压、虚接，背面电源端子螺丝紧固。
2. 查看面板指示灯：Online / 运行灯是否常亮；Error 故障灯有无报警闪烁。报错灯亮先清除卡纸、色带故障，通讯故障会直接拒收报警报文。
3. 做本机自检测试：按住 FEED 走纸键上电，松开后如可打印自检页，说明打印机打印本体完好，故障锁定通讯链路 / 报警主机侧；自检失败代表打印机主控板故障。
二、JRCS‑MP262报警日志打印机通讯线路排查
MP262 与 SMS‑22 系统采用RS485 串行通讯。
1. 断电后拔插背后 A/B 信号线端子，检查接线无松动、断线、外皮破损；A、B 线不可接反，接反完全收不到信号。
2. 测量通讯线缆两端电阻，线路不能对地短路；屏蔽层单端接地，杜绝船上强电干扰。
3. 短距离替换一根完好 RS485 信号线做交叉测试，排除线缆内部暗断。
4. 检查报警系统 SMS‑22 侧对应的打印输出端口是否被关闭、通道被占用。
三、JRCS‑MP262报警日志打印机系统参数与地址设置核查
MP262 拥有唯一站点地址，地址不匹配主机就不会下发报警信号。
1. 进入打印机设置菜单，核对本机站号、波特率、数据位、停止位、校验位，参数必须和 SMS‑22 报警主机串口配置完全一致。
2. 确认主机侧已开启报警日志打印输出功能，没有勾选 “关闭打印机输出”。
3. 断电重启整套报警系统（先关打印机、后关 SMS‑22 主机，等待 30 秒上电），刷新通讯会话。
四、JRCS‑MP262报警日志打印机硬件板卡故障排查
1. 通讯接口板：RS485 收发芯片损坏，现象就是打印机自检正常，但是接收不到外部报文，需要检修 / 更换通讯小板。
2. 主控主板故障：主板 CPU、存储电路损坏，无法解析报警信号报文。
3. 端口隔离：把这台打印机的通讯线接到船上另一台正常 MP262；信号线能打印，代表原打印机本体损坏；依旧不打印，则故障在报警主机输出端。
五、JRCS‑MP262报警日志打印机日常预防要点
- 定期紧固后背通讯接线端子，船舶振动极易造成信号线松动。
- 通讯线缆远离大功率电机、启动器，减少 485 总线电磁干扰。
- 每月触发一次模拟报警，测试日志打印功能是否正常，提前发现通讯失联隐患。
