船用 ISIC DuraPanel 855‑15 工控机局部无反应故障排查与修复

船用 ISIC DuraPanel 855‑15 工控机局部无反应故障排查与修复

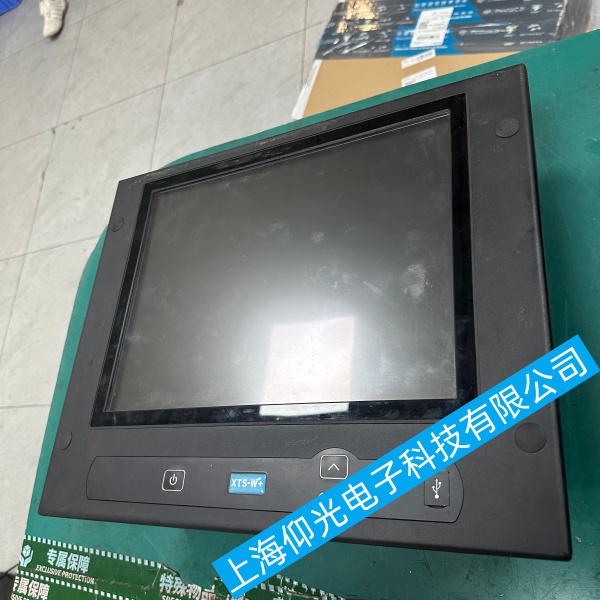

ISIC DuraPanel 855‑15 船用触控一体机，航行中长期受震动、盐雾、电压波动影响，常会出现整机可以开机，但局部功能失灵：触摸部分区域失效、个别串口网口不通、按键无反应、通道点位无输出、屏幕半边花屏黑屏等局部故障。这类故障一般不是整机损坏，优先分区排查，避免直接返厂耽误船期。
安全提醒：检修前切断 24VDC 供电，断开接线，等待 3‑5 分钟放电。如有焦味、电路板发热异常，禁止反复通电测试。
一、船用 ISIC DuraPanel 855‑15 工控机常见局部无反应故障现象分类
1. 整机正常开机，屏幕显示完整，触摸屏部分区域触摸失灵，别的位置正常
2. 屏幕半边黑屏、竖条、局部花斑，其余画面正常
3. 某个网口 / 串口无通讯，其他接口通讯正常
4. 机身实体按键局部按下无响应
5. 系统可以进入，但某一路外接信号通道没有反馈输出
二、船用 ISIC DuraPanel 855‑15 工控机外部线路与外设排查
1. 检查对应失灵接口的接线端子，查看线缆有无磨损、接头氧化松动。船体震动极易造成单根信号线虚接，出现单通道无反应。
2. 调换端口测试：把正常设备插到故障网口 / 串口；再把故障外设插到正常端口，区分是工控机端口损坏还是外接设备故障。
3. 断开全部外接传感器、串口线缆，只保留供电，重启工控机，排除外部设备短路拉垮单路通道。
4. 静电复位：断电，长按开机键 15‑20 秒释放残余静电，重新上电。很多局部通讯失灵静电即可恢复。
三、船用 ISIC DuraPanel 855‑15 工控机触摸屏局部触摸失灵专项排查
1. 清洁屏幕表面盐渍、油污，油污堆积会造成小块触摸无响应；
2. 重启进入系统，打开触摸校准程序，重新执行屏幕四点校准；
3. 校准无效：大概率触摸排线局部松动，或者触摸层线路断裂。
   - 单侧 / 一小块失灵：多为排线震动松脱，断电开盖重新插拔触摸排线；
   - 固定一小块长期无反应：触摸面板内层线路受损，需更换触控面板。
四、船用 ISIC DuraPanel 855‑15 工控机屏幕画面局部无显示（半边黑屏、斑块）排查
1. 强光斜照屏幕，观察失灵区域有没有淡淡的图像；
2. 若局部有暗像，故障为背光板局部 LED 灯条损坏；
3. 画面残缺但背光正常，检查 LVDS 屏线，震动造成排线针脚接触不良，重新紧固排线；排线针脚腐蚀断针则更换屏线；
4. 屏线重插无效，液晶屏本体损坏，更换屏幕。
五、船用 ISIC DuraPanel 855‑15 工控机接口 / 通道局部无通讯故障排查
1. 进入系统设备管理器，查看故障串口、网口是否被系统识别；
2. 网口不通：检查网口灯亮不亮，测量网口电压，网口芯片受浪涌击穿是船用工控机高频故障；
3. 串口无收发信号：检查串口驱动，排除参数波特率设置错误；硬件损坏则做主板串口芯片级维修。
六、船用 ISIC DuraPanel 855‑15 工控机内部硬件检修（维修车间开盖）
开盖会破坏设备原厂密封防护，船上现场不建议开盖。
1. 目视检查主板排线、端子，查看有无局部电路板腐蚀、针脚氧化；
2. 触摸排线、LVDS 屏线重新拔插，清理金手指氧化层；
3. 检查板载接口驱动芯片，测量故障通道供电，对比正常通道电压；
4. CMOS 放电重置 BIOS，排除端口配置参数错乱造成通道关闭。
七、船用 ISIC DuraPanel 855‑15 工控机船上日常预防建议
1. 定期紧固所有外接通讯线缆端子，航行震动容易造成单路线路虚接；
2. 控制柜除湿除盐雾，防止主板接口针脚腐蚀；
3. 插拔串口网线尽量断电操作，避免热插拔浪涌击穿单路接口芯片；
4. 重要通讯端口建议加装信号浪涌保护模块。
