船用 ISIC DuraPanel 855 15 工控机不开机黑屏故障检测与维修方案

船用 ISIC DuraPanel 855 15 工控机不开机黑屏故障检测与维修方案

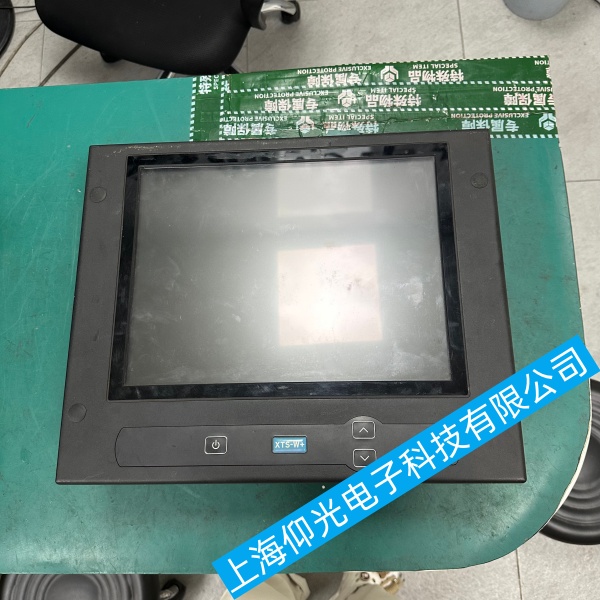

ISIC DuraPanel 855 15 是船舶驾驶室常用一体化船用触控工控屏，长期受船体震动、盐雾、电压波动影响，很容易出现上电无反应、电源灯亮但屏幕黑屏、背光不亮、无法启动等故障。船上应急排查必须遵循由外到内、先简后繁原则，避免盲目拆机扩大故障ManualsLib。
安全提醒：所有检查操作前务必切断设备 24VDC 供电，断开接线端子，船上断电后等待 3 5 分钟放电；机身出现焦糊气味，禁止通电、禁止私自开盖，送原厂检修ManualsLib。
一、船用 ISIC DuraPanel 855 15 工控机故障现象区分
1、完全不开机：通电后指示灯不亮、整机无任何动静
2、黑屏无图像：电源指示灯亮起，风扇有转动，屏幕漆黑无背光、无 LOGO 画面
3、背光微弱黑屏：屏幕有微光，无任何文字画面输出
二、船用 ISIC DuraPanel 855 15 工控机外部供电排查
本机供电为直流 24VDC 船电，电压不稳是黑屏不开机首要诱因。
1. 检查控制柜空开是否跳闸，端子排接线有无松动、氧化锈蚀，拧紧 DC24V 正负接线；
2. 万用表测量输入端电压，标准电压 24VDC，电压低于 21V 或者高于 28V 工控机无法正常启动；
3. 断开所有外接设备：串口信号线、网线、USB 外设，只保留供电，单独开机测试。船体外部回路短路经常会造成工控机启动保护黑屏。
4. 断电释放静电：拔掉电源，长按机身开机键 15 20 秒，释放主板残余静电，重新上电重试。
三、船用 ISIC DuraPanel 855 15 工控机屏幕显示链路排查
供电指示灯已经亮起，说明主机有电，故障大概率出在背光、屏线、主板显示输出。
1. 强光斜照屏幕，仔细观察屏幕内部有没有淡淡的桌面影像。有暗图 =背光板 / 背光驱动损坏；完全漆黑无任何画面 = 主板、屏线、核心启动故障。
2. 如设备带有外接视频输出口，可以外接显示器，判断主机系统是否已经启动。外接屏有画面，则故障锁定在本机内置液晶屏、屏线排线。
3. 检查前面板亮度背光是否被调到最低，部分案例背光数值归零造成黑屏假象。
四、船用 ISIC DuraPanel 855 15 工控机内部硬件深度排查
此机型为密封船用面板电脑，开盖会破坏防护等级，船上无维修条件不建议开盖，可返厂；维修车间检修参考下面流程：
1. 拆开后盖，目视检查主板，查看有无电容鼓包、电路板烧黑、排线松脱，重点检查 LVDS 屏插接线，船体震动极易造成排线松动脱落；
2. 主板 CMOS 电池亏电也是常见不开机黑屏诱因。断电后短接 CMOS 针脚放电，恢复 BIOS 出厂设置，更换 3V 纽扣电池再上电测试；
3. 板载内存接触不良：清洁内存金手指，重新插紧；
4. 测量主板各路电压输出，检查电源输入板、DC DC 降压模块有无输出异常。
五、船用 ISIC DuraPanel 855 15 工控机四类常见故障根源与维修对策
1.供电端子氧化 / 船电浪涌：打磨接线端子，增加浪涌保护，修复供电回路；
2.屏线松动断裂：重新插拔排线，排线破损更换全新屏线；
3.背光驱动板故障：背光电源芯片损坏，维修背光电路；
4.主板启动电路故障：电源管理芯片、主控板损坏，芯片级维修主板，故障严重可申请 ISIC 原厂 RMA 返厂维修ManualsLib。
六、船用 ISIC DuraPanel 855 15 工控机船上日常预防保养建议
1. 定期紧固后背 24V 供电端子，防止航行震动造成接线松动；
2. 控制柜做好除湿防盐雾，避免工控机电路板腐蚀漏电；
3. 开关机尽量避免频繁硬断电，减少主板系统文件损坏概率；
4. 电压不稳定船舶建议加装 24V 稳压电源，减少浪涌冲击烧坏主板。
