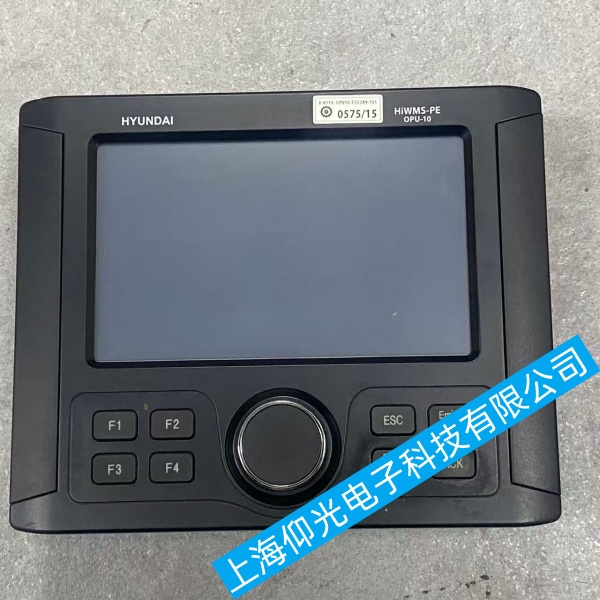

现代 HiWMS-PE OPU-10 船用操作单元无法通讯故障完整排查与维修实例

现代 HiWMS-PE OPU-10 船用操作单元无法通讯故障完整排查与维修实例
故障现象：屏幕提示通讯中断、数据全红、无压载泵 / 液位数据、间歇性断联、震动后彻底失联，设备采用CAN 总线与 WMS 主控通讯，部分机型附带以太网调试口。排查顺序：供电→线路→终端电阻→参数→硬件→固件。
一、现代 HiWMS-PE OPU-10 船用操作单元前置基础检查
1. 整机供电稳定检测
OPU DC24V 供电不足、纹波大会直接导致 CAN 收发器工作异常，完全失联。
万用表测设备端子空载 22.5–26.5V；压载泵启动瞬间电压低于 20V 为欠压。
独立供电，禁止与泵、空压机共用回路，加装直流滤波浪涌模块。
尾部航空插头氧化、虚接：拔下清洁金手指，涂导电防氧化脂锁紧。
2. CAN 总线物理线路排查
线序核对：CAN-H、CAN-L 不可反接，屏蔽双绞线屏蔽层单端可靠接地，禁止两端接地形成环流干扰。
线缆破损：机舱盐雾、挤压破皮会对地 / 对 24V 短路，分段断开排查短路点。
分支过长：总线分支≤0.3m，星型布线极易信号反射、通讯中断。
最小系统测试：拔掉所有传感器、IO 线，仅保留 CAN 与供电；单设备通讯正常则外设漏电拉低总线。
3. CAN 终端电阻（最常见故障点）
HiWMS 系统 CAN 总线首尾两端各 1 只 120Ω 终端电阻，中间 OPU 不可加装电阻。
断电测总线 CAN-H、CAN-L 两端电阻：标准 60Ω 左右。
无穷大：两端电阻全部缺失，直接无通讯；
30Ω 左右：多处并联电阻，总线负载过大失联；
接近 120Ω：仅一端装电阻，频繁丢包、时通时断。
处理：主控柜、总线最远端 OPU 拨上 120Ω 终端电阻开关，其余 OPU 全部关闭。
二、现代 HiWMS-PE OPU-10 船用操作单元电磁干扰排查
CAN 通讯线缆与动力电缆间距≥30cm，禁止同线槽敷设。
通讯线加装磁环，设备外壳、屏蔽层统一接船体保护地。
变频器、压载泵启停时瞬间断联：增加电源隔离模块、加长强弱电分隔距离。
三、现代 HiWMS-PE OPU-10 船用操作单元软件参数配置排查
站地址冲突：多台 OPU 不能同 CAN 站号，进入设置修改唯一节点地址。
波特率不匹配：整套 WMS 统一 250Kbps，OPU 与主控参数必须完全一致。
IP 冲突（以太网调试口）：多台设备同 IP 导致网络风暴、总线卡死，分配独立静态 IP。
通讯超时参数：超时时间设置过短，泵组数据刷新量大直接判定断开，适度延长超时阈值。
恢复出厂测试：断电更换主板 CR2032 电池，重置通讯参数后重新匹配主控。
四、现代 HiWMS-PE OPU-10 船用操作单元拆机内部硬件故障排查
1. CAN 接口收发芯片损坏
目视主板 CAN 端子周边芯片有无发黑、腐蚀、针脚脱焊；船舱凝露盐雾极易击穿收发器。
万用表测量 CAN 差分输出电平，无压差判定芯片烧毁，更换 CAN 收发芯片或整套主板。
2. 主板供电与通讯回路
电源板电容鼓包漏液，5V 供电纹波超标，CAN 模块供电不稳；更换老化电容 / 电源板。
CAN 排线、板载端子虚焊：航行震动脱焊，重新补焊端子引脚。
主板通讯电路受潮：三防清洗剂清洗，低温烘干后上电测试。
3. 屏幕与主板通讯排线故障
LVDS、内部通讯排线氧化短路，导致整机总线自检卡死，断开屏线空载上电验证。
五、现代 HiWMS-PE OPU-10 船用操作单元固件程序故障
频繁掉电、电压冲击导致通讯协议固件损坏，总线无法收发报文。
处理：使用同型号完好 OPU 导出原厂固件，通过 RS232 调试口重新烧录，下载匹配 WMS 系统组态程序。
程序逻辑异常：组态点位地址错误、总线轮询过载，清空组态重新下装简化程序。
六、现代 HiWMS-PE OPU-10 船用操作单元四类典型故障快速判定
全部 OPU 同时失联 → 主控端终端电阻缺失、总线主线短路、主控 CAN 模块损坏
单台 OPU 完全无通讯，其他正常 → 本机 CAN 芯片损坏、本机站号冲突、本机插头断线
航行震动、泵启动瞬间断联 → 插头虚接、供电压降、屏蔽接地不良、分支过长
开机短暂通讯，几秒后断开 → 终端电阻多装、总线漏电短路、固件损坏
七、现代 HiWMS-PE OPU-10 船用操作单元船用长期预防措施
每半年拆检 CAN 航空插头，清洁喷涂三防漆，端子涂抹防氧化膏。
CAN 总线仅首尾装 120Ω 电阻，中间设备终端电阻开关保持关闭。
通讯线独立线槽敷设，远离电机、变频器等强干扰设备。
OPU 采用独立 24V 隔离电源，加装浪涌抑制器，避免电压冲击损坏 CAN 芯片。
舱内持续除湿，防止主板、通讯接口凝露腐蚀。
