现代 HiWMS-PE OPU-10 船用操作单元屏幕花屏故障深度检修实录

现代 HiWMS-PE OPU-10 船用操作单元屏幕花屏故障深度检修实录
故障现象：屏幕条纹、色块、图像撕裂、字符错位、局部彩色噪点，有时震动后加重、冷热交替花屏。

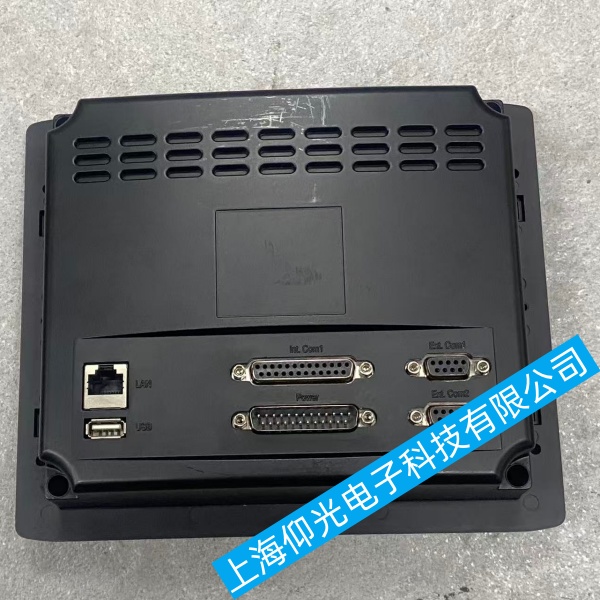

一、现代 HiWMS-PE OPU-10 船用操作单元外部简易排查
供电电压检测
设备 DC24V 供电波动、纹波过大极易造成花屏。启停压载泵时测量端子电压，低于 22V 或跳动剧烈，加装直流滤波稳压模块，独立供电避免和大功率负载共用回路。
消除电磁干扰
动力电缆与 OPU 通讯、电源线近距离并行，电机浪涌干扰显示信号。信号线套磁环，强弱电走线分隔 30cm 以上，设备外壳可靠接地。
整机断电复位
切断 24V 电源，拔掉 CAN、网线、传感器线静置 5 分钟，释放静电后单独接电源开机，静电干扰会临时花屏。
二、现代 HiWMS-PE OPU-10 船用操作单元LVDS 屏线与接口
拆开后盖断开总电源，拔下主板与屏幕之间 LVDS 排线。
酒精擦拭排线两端金手指，清除氧化、盐雾腐蚀，检查排线有无弯折破皮、断线。
排线卡扣松动、针脚氧化会出现竖线、马赛克花屏，重新扣紧；排线破损直接更换同规格屏蔽屏线。
轻微震动画面错乱，多为屏线接触不良，可在排线接头加绝缘海绵压紧防振动松脱。
三、现代 HiWMS-PE OPU-10 船用操作单元显示硬件分层检测
背光 / 屏幕本体故障
若固定位置持续条纹、黑斑花屏，手电照射画面残影也存在破损，为液晶面板损坏，更换整套触控显示屏。
板载显示驱动电路
屏线完好仍花屏，查看主板 LVDS 输出接口周边贴片电容、电阻有无腐蚀脱焊；船舱潮湿易出现虚焊，补焊接口引脚。
电源板输出纹波异常
电源板电解电容鼓包漏液，5V 输出不稳定，驱动屏幕信号紊乱。更换老化电容或直接更换内置电源板。
四、现代 HiWMS-PE OPU-10 船用操作单元通讯与软件类花屏
CAN 总线异常
CAN-H、CAN-L 短路或缺少 120Ω 终端电阻，总线数据错乱上传错误画面。断开通讯线测试，单上电画面正常则检修总线。
固件损坏
频繁掉电、电压冲击导致显示组态程序异常，出现乱码色块。使用同型号设备备份固件，通过 RS232 重新烧录，恢复出厂设置。
IP 冲突、总线数据过载
多台操作单元地址重复，画面刷新错乱，重新分配静态 IP，降低总线轮询频率。
五、现代 HiWMS-PE OPU-10 船用操作单元典型故障快速区分
轻微晃动设备立刻花屏：LVDS 排线接触不良；
开机几分钟后逐渐花屏：电源板电容老化，升温后电压不稳；
固定竖线 / 色块无法消除：液晶屏幕本体损坏；
接通讯线才花屏，单电源正常：CAN 总线干扰或短路。
六、现代 HiWMS-PE OPU-10 船用操作单元船用预防措施
定期清理排线接头，涂三防漆防盐雾腐蚀；
设备加装减震垫，减少航行震动造成排线松动；
供电加装浪涌抑制器，隔离泵组启停电压冲击；
舱内做好除湿，避免主板、屏接口凝露腐蚀。
