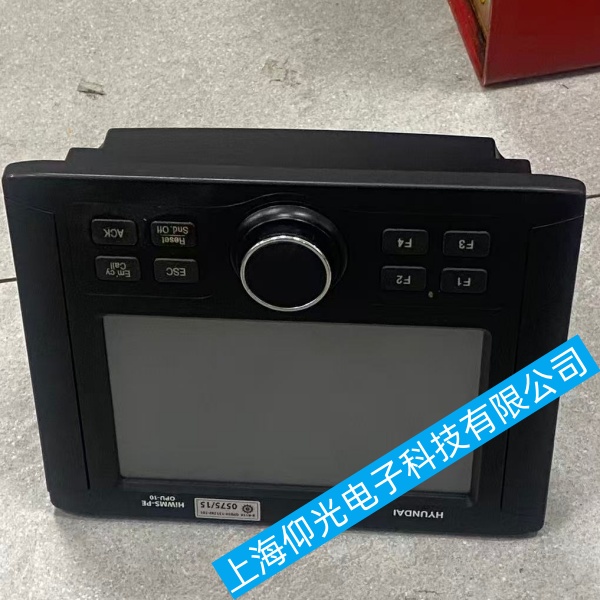

现代 HiWMS-PE OPU-10 船用操作单元反复启停故障排查与修复

现代 HiWMS-PE OPU-10 船用操作单元反复启停故障排查与修复
故障现象：上电亮 LOGO 几秒黑屏，自动循环开机；运行中不定时掉电重启；船舶震动、启停泵组时重启加剧。
设备供电标准：DC24V，正常工作电压 22.5～26.5V，船用大负载启停极易造成压降触发欠压保护复位。
一、现代 HiWMS-PE OPU-10 船用操作单元外部供电线路排查
带载电压实测
万用表接 OPU 电源端子，压载泵、空压机启动瞬间监测电压，低于 20V 直接欠压重启。
处理：分电箱更换粗径船用电缆，端子打磨除氧化，加装 24V 直流滤波稳压模块；同回路减少大功率负载共用。
插头与接线虚接
尾部航空插头、端子铜片受潮氧化、振动松脱，运行中瞬时断流循环重启。
处理：拔下所有插头，无水酒精擦拭金手指，涂导电防氧化脂，锁紧卡扣；线缆弯折处更换新屏蔽线。
前级保险、隔离电源容量不足
配套 24V 电源功率偏小，OPU 屏幕背光启动瞬间电流冲击，电源进入打嗝保护反复启停。
处理：更换额定电流≥3A 船用隔离 DC24V 电源，更换延时慢熔保险，禁止用普通快熔。
静电与浪涌干扰
机舱动力电缆与 OPU 电源线并行敷设，电机启停浪涌冲击主板复位电路。
处理：信号线、电源线分开走线≥30cm，电源线套磁环，设备可靠接地。
二、现代 HiWMS-PE OPU-10 船用操作单元最小系统隔离测试
彻底断开 CAN 总线、以太网、IO 传感器、报警信号线，只保留 DC24V 供电单独上电。
单独上电不再重启：故障在外接通讯 / 传感器回路
单独上电依旧循环重启：故障在 OPU 内部硬件
外接回路重启对应处理
CAN 总线故障：总线破皮短路、两端缺失 120Ω 终端电阻，总线异常拉低主板供电。
处理：分段测 CAN-H/CAN-L 对地绝缘，加装终端电阻，更换屏蔽双绞线。
传感器漏电短路：液位、压力探头进水漏电，IO 口灌电流触发整机保护复位。
处理：逐个断开传感器，定位故障探头并更换，IO 回路增加隔离端子。
网络风暴 / IP 冲突：多台 OPU 同 IP、总线轮询过快，CPU 过载看门狗强制复位。
处理：统一分配静态 IP，降低总线数据读取周期。
三、现代 HiWMS-PE OPU-10 船用操作单元拆机内部硬件排查
1. 内置电源板故障（最高发）
目视电源板大电解电容鼓包、漏液、发黑焊点；电容容量衰减导致 5V/12V 输出纹波超标，电压波动触发复位。
处理：断电更换同规格耐高温船用电解电容；稳压芯片、贴片保险损坏直接更换电源板。
2. 主板供电与复位电路
主板纽扣电池 CR2032 电压低于 2V，启动参数丢失反复自检重启，更换电池静置 5 分钟再上电。
复位引脚周边电容、电阻受潮腐蚀，干扰复位信号持续拉低，系统不断重启。
处理：三防清洗剂清洗主板，低温烘干，更换复位回路贴片元件。
主板过热保护：后盖滤网堵塞、散热不良，芯片高温自动复位。
处理：清理通风孔灰尘，加装散热垫，舱内加强除湿。
3. 屏幕背光 / 触控负载短路
背光 LED 灯条局部短路、LVDS 排线破皮，上电瞬间过流触发电源保护，黑屏重启。
处理：拔掉 LVDS 排线空载上电，不再重启则更换屏幕背光总成与屏线。
四、现代 HiWMS-PE OPU-10 船用操作单元固件软件类重启
固件损坏、程序丢包：电压骤降、异常断电导致系统文件损坏，卡在自检循环。
处理：同型号完好 OPU 导出原厂固件，通过 RS232 口重新烧录，恢复出厂参数。
内部程序死循环、内存溢出：组态逻辑异常触发看门狗复位。
处理：清空用户组态，只运行基础系统测试，正常后重新下装简化程序。
五、现代 HiWMS-PE OPU-10 船用操作单元三种典型故障快速判定
船舶泵启动瞬间立刻重启 → 供电压降、线缆线损过大，加大电源功率、加粗电缆。
晃动设备线缆就重启 → 插头端子氧化虚接，清洁重接并加固。
只接电源正常，一插 CAN 通讯线就重启 → 总线短路 / 缺终端电阻。
开机 LOGO10 秒准时黑屏循环 → 电源板电容老化或固件损坏。
六、现代 HiWMS-PE OPU-10 船用操作单元船用长期预防措施
OPU 供电独立分路，不与压载泵、空压机共用 24V 回路；加装浪涌抑制器。
每半年拆检航空插头、排线，清洁并喷涂三防漆，杜绝冷凝腐蚀。
舱内加装除湿装置，避免设备长期高湿；设备底部加装减震橡胶垫降低振动松脱。
严禁带载热插拔供电、通讯插头，防止静电击穿主板复位电路。
