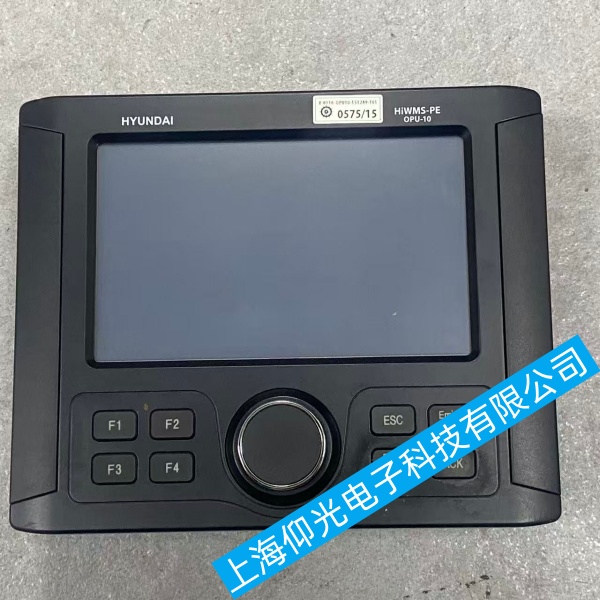

现代 HiWMS-PE OPU-10 船用操作单元通电无任何画面故障原因与维修方案

现代 HiWMS-PE OPU-10 船用操作单元通电无任何画面故障原因与维修方案
设备适用：现代重工 HiWMS 压载水系统 OPU-10 本地操作触摸屏，故障现象：上电电源灯不亮 / 电源灯亮但屏幕完全无背光、无 LOGO、无任何显示，全程按先外后内、先电源后显示、先软后硬顺序排查，船用高湿高振动环境重点防氧化、松动、电源压降。
一、现代 HiWMS-PE OPU-10 船用操作单元外部供电与线路初级排查
1. 确认供电回路是否真有电
设备标准输入：DC24V 船用直流，用万用表测端子排输入电压，正常 22.5–26.5V；低于 20V 会黑屏不启动。
检查分电箱空开、保险：OPU 配套回路保险熔断、空开跳闸，更换同规格船用延时保险，排查线路有无短路破皮。
两端插头紧固：设备尾部 DC24V 航空插头 / 接线端子，船振易松脱；拔下清理铜片氧化层，重新拧紧，杜绝虚压。
电源适配器 / 隔离电源故障：同舱备用 24V 电源替换测试；原电源空载电压正常、带载压降过大，直接更换电源模块。
2. 整机强制复位（解决固件卡死、静电锁死）
彻底断开 24V 输入，拔掉设备所有通讯线（CAN/RS485 / 以太网），静置 5 分钟释放主板残余静电。
长按面板电源按键 15 秒放电，再接电单独上电（只接供电，不接通讯），观察是否出开机 LOGO。
3. 区分两种黑屏细分现象，快速定位
现象 A：整机电源指示灯完全不亮 → 故障锁定前级供电、进线保险、电源输入板
现象 B：电源指示灯常亮，但屏幕纯黑无任何光 → 故障在背光驱动、LVDS 排线、显示驱动板、主板主控
二、现代 HiWMS-PE OPU-10 船用操作单元拆机中级硬件排查
1. 内部电源板检测（电源灯不亮优先查）
拆开后盖，目视电源板电容有无鼓包、漏液、烧黑焊点；船用潮湿环境电容失效是高发问题。
万用表测电源板输出：5V、12V 两组电压，无输出则更换内置电源板。
板载贴片保险：电源板小型玻璃保险熔断，更换同规格保险，排查后端有无短路负载。
2. 屏幕背光与排线排查（电源灯亮但黑屏）
暗舱强光手电斜照屏幕：若能隐约看到菜单文字，背光电路损坏（背光驱动板、LED 灯条断线）。
LVDS 屏幕排线：长期震动排线两端卡扣松脱、金手指氧化；拔下用无水酒精擦拭触点，重新扣紧锁扣。
排线物理损伤：弯折处铜丝断裂，直接更换配套屏线。
3. 主控主板故障排查
拔掉所有外接 I/O、通讯端子，最小系统上电（仅电源 + 屏幕排线），排除外部传感器短路拉低主板电压导致不显示。
主板纽扣备用电池：电压低于 2V 会丢失启动参数黑屏，断电更换 CR2032 电池，静置 3 分钟恢复出厂启动参数。
主板目视检查：芯片针脚腐蚀、PCB 受潮白斑，用三防绝缘清洗剂清洗烘干后重试；严重腐蚀需维修或更换主板。
三、现代 HiWMS-PE OPU-10 船用操作单元固件 / 通讯软故障排查
通讯总线短路锁死：OPU 与 WMS 主控 CAN 总线短路会造成操作单元自检卡死黑屏，断开 CAN 总线单独上电，能亮屏则检修总线终端电阻、线路短路点。
固件程序损坏：反复断电、电压骤降易丢程序；同型号正常 OPU 导出固件，通过 RS232 接口重新烧录程序。
外部设备冲突：外接报警、液位传感器漏电拉低 IO 电压，全部断开外设后单独开机测试。
四、现代 HiWMS-PE OPU-10 船用操作单元分故障对应快速处理方案
故障 1：上电电源灯全无，屏幕黑屏
测外部 DC24V 无电压：恢复分电箱供电、更换熔断保险；
外部电压正常，机内无输出：更换 OPU 内置电源板；
进线端子氧化虚接：打磨端子、重新压接航空插头。
故障 2：电源灯亮，屏幕纯黑无背光
手电照屏有虚影：更换背光驱动板或屏幕 LED 灯条；
手电照屏完全无图像：重新插拔 LVDS 排线，排线损坏则换屏线；
排线完好仍不显示：屏幕本体损坏，更换整套触控显示屏。
故障 3：偶尔亮、航行震动时黑屏
全部插头、排线加固，端子涂导电防氧化膏；设备加装减震橡胶垫，修复松动焊点。
故障 4：单独上电亮屏，接上通讯线立刻黑屏
CAN 总线短路 / 终端电阻缺失，检查总线两端 120Ω 终端电阻，修复破皮短路线缆。
五、现代 HiWMS-PE OPU-10 船用操作单元船用日常预防措施
舱内除湿，设备周边避免冷凝水，定期吹扫后盖防尘滤网；
每年拆解清理一次所有插头排线金手指，喷涂三防漆；
24V 供电加装浪涌抑制器，规避主机启停电压冲击损坏电源板；
禁止带载热插拔通讯、供电航空插头，避免芯片静电击穿。
六、现代 HiWMS-PE OPU-10 船用操作单元维修安全提醒
拆机前务必切断 DC24V 总电源，挂牌警示；
船舱潮湿环境检修，工具做好绝缘，防止短路打火；
无电子维修资质，请勿焊接主板背光板，直接更换备件。
