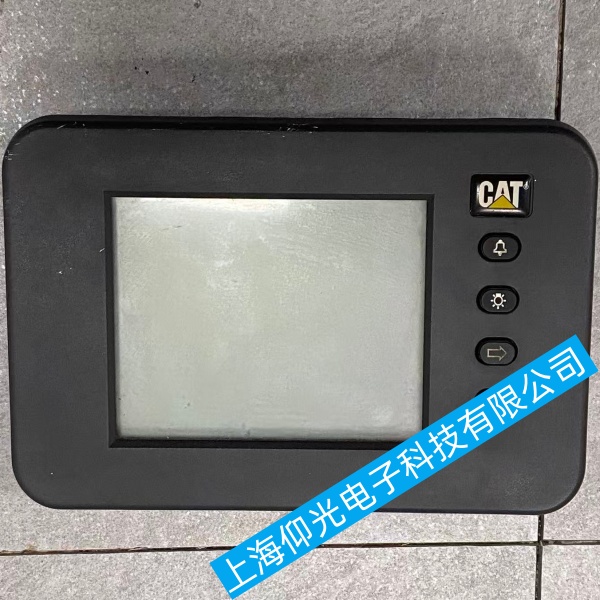

CAT 卡特 307-7542-04 发动机监控显示屏无法通讯故障完整排查与维修方案

CAT 卡特 307-7542-04 发动机监控显示屏无法通讯故障完整排查与维修方案
机型：卡特 307 小型挖机，零件号 7542-04 监控屏，通讯故障表现：开机提示无发动机 / 液压数据、黑屏不报故障、Cat ET 进不去系统、仅背光无数据、频繁断通讯。
通讯总线为卡特 CDL 专用总线 + J1939 双总线，排查按供电→接头线束→CAN 总线电阻电压→模块隔离→程序 / 硬件顺序操作。
一、CAT 卡特 307-7542-04 发动机监控显示屏供电与搭铁排查
断电拔下驾驶室 7542-04 屏幕后背大插头，清理针脚氧化、进水、退针、弯针，触点清洁剂吹干再插紧。
钥匙上电，万用表测插头供电针：标准 24V，怠速 25–27V；电压低于 22V 判定亏电、主线虚接。
重点测搭铁线：屏幕负极、发动机 ECM 搭铁、驾驶室公共搭铁点，打磨车架搭铁螺栓，锈蚀直接更换搭铁线。
故障现象：电压波动大、搭铁虚 → 总线通讯时断时续、屏幕直接丢失通讯。
修复：更换氧化线束插头、加固搭铁、检修电瓶主线桩头。
二、CAT 卡特 307-7542-04 发动机监控显示屏CDL 卡特专用通讯总线线路检查
7542-04 依靠 CDL 总线与发动机 ECM 通讯，线束路径：显示屏→驾驶室过孔→回转中心接头→发动机 ECM。
外观查破损
重点三处易磨破位置：驾驶室底板穿线孔、回转中心滑环线束、发动机舱管线挤压处；双绞线破皮短路 / 断路直接断通讯。
插头全检
显示屏后背通讯插头
回转中心多路接头（进水腐蚀高发）
发动机 ECM 插头、分线盒接头
出现绿锈、针脚缩进去，更换插头端子，禁止缠绕胶布临时处理。
通断测量（整机断电）
两端分别拔屏插头与发动机 ECM 插头，测 CDL+、CDL - 双绞线是否导通；不通 = 线束断路。
三、CAT 卡特 307-7542-04 发动机监控显示屏CAN 总线电阻、电压精准测量
1、断电测终端电阻（整机钥匙 OFF）
在 14 针诊断口 C (J1939-H)/D (J1939-L)，或屏幕通讯线两端测量：
标准阻值：60Ω 左右（总线两端各 120Ω 电阻并联）
＞75Ω：一端终端电阻脱落、总线断路
＜45Ω：总线对线短路、对地 / 对 24V 短路
无穷大：主线完全断开
2、上电静态电压（钥匙 ON，不启动）
CAN_H 对地：2.6–3.4V；CAN_L 对地：1.6–2.4V，两者相加≈5V
CAN_H=0V：CAN_H 对地短路
CAN_L=24V：CAN-L 对正极短路
两根电压完全持平 2.5V：总线无任何模块驱动，ECM 未上电或总线断开
四、CAT 卡特 307-7542-04 发动机监控显示屏隔离法排查故障模块
卡特 CDL/J1939 总线并联所有控制模块，任意一个 ECM 内部通讯芯片击穿，整机全部丢失通讯。
操作步骤：
整机断电，依次单独拔下各控制器插头，每拔一个上电测试屏幕通讯：
① 发动机 ECM ② 液压主控阀控制器 ③ GPS 定位模块 ④ 收音机 / 附属控制器
拔下某模块后屏幕通讯恢复 → 该控制器内部通讯芯片损坏，维修或更换 ECM。
全部拔掉仍无通讯：故障锁定显示屏 7542-04 本身、主线束、终端电阻。
五、CAT 卡特 307-7542-04 发动机监控显示屏本体自检与修复
替换测试法：拿同型号完好卡特 7542-04 屏幕装车，通讯恢复 = 原屏损坏。
屏幕内部故障常见点：
后背通讯接口底座虚焊（震动脱焊，重新补焊）
屏内 CDL 通讯驱动芯片烧毁（进水、总线短路击穿）
屏幕程序丢失 / 版本不匹配（换屏后需匹配 307 机型程序）
软件修复：使用 Cat ET 检测仪重新刷写对应 307 机型监控程序，清除总线故障码 639-9（CAN 总线通讯丢失）。
六、CAT 卡特 307-7542-04 发动机监控显示屏常见故障码与对应解决办法
639-9 CAN 数据链故障
成因：总线短路、终端电阻损坏、某 ECM 击穿、线束破皮。
处理：测电阻电压，分段隔离模块，修复线束。
No communication with Engine ECM 无发动机通讯
优先查回转中心接头、发动机 ECM 供电、CDL 双绞线通断。
时有时无间歇性通讯
90% 为回转中心滑环线束磨损、插头针脚虚接、搭铁不良。
七、CAT 卡特 307-7542-04 发动机监控显示屏预防措施（避免反复故障）
驾驶室过孔、回转线束加装橡胶护管，防止磨损破皮；
所有电器插头涂抹导电保护脂，杜绝雨水锈蚀；
检修电路前必须断开电瓶负极，避免总线短路击穿屏幕 ECM；
不要私自改装加装射灯、GPS，易造成总线干扰、电压不稳断通讯。
快速排查简化流程（现场抢修版）
看屏幕供电 24V 是否正常 → 异常修电源搭铁
测 CDL 总线通断、CAN 总线 60Ω 电阻 → 异常修复线束
清理回转、ECM、屏幕所有插头锈蚀针脚
逐个拔控制器隔离短路模块
替换 7542-04 屏幕判断屏本体损坏
Cat ET 清故障码、重刷匹配程序
