CAT 卡特 307-7542-04 发动机监控显示屏无法开机故障根源与维修步骤

CAT 卡特 307-7542-04 发动机监控显示屏无法开机故障根源与维修步骤
一、CAT 卡特 307-7542-04 发动机监控显示屏断电复位
钥匙拧至 OFF，断开电瓶负极，静置 10 分钟彻底放电，清空仪表短路保护锁止。
装回负极，钥匙 ON 通电；依旧黑屏无任何背光 / 指示灯，进入电路排查。
二、CAT 卡特 307-7542-04 发动机监控显示屏整车供电与电瓶排查
本机 12V 直流供电，仪表工作最低电压 9V
熄火测电瓶空载电压＜12.3V：电瓶亏电、极板老化，先充满电再测试；
电瓶桩头发白氧化、螺丝松动：打磨桩头、紧固接线，涂抹导电脂；
启动后发电机输出低于 12.8V：调节器损坏，电压不足仪表无法启动。
三、CAT 卡特 307-7542-04 发动机监控显示屏保险、继电器检修
驾驶室保险盒找到Monitor / 仪表专用保险，目测熔断 / 发黑直接更换同规格；
保险更换后立刻再次熔断：线束存在短路，禁止反复换保险，先查线路破皮；
检查仪表供电继电器，拔下互换同规格继电器测试，触点烧蚀则更换。
四、CAT 卡特 307-7542-04 发动机监控显示屏后端航空插头与线束

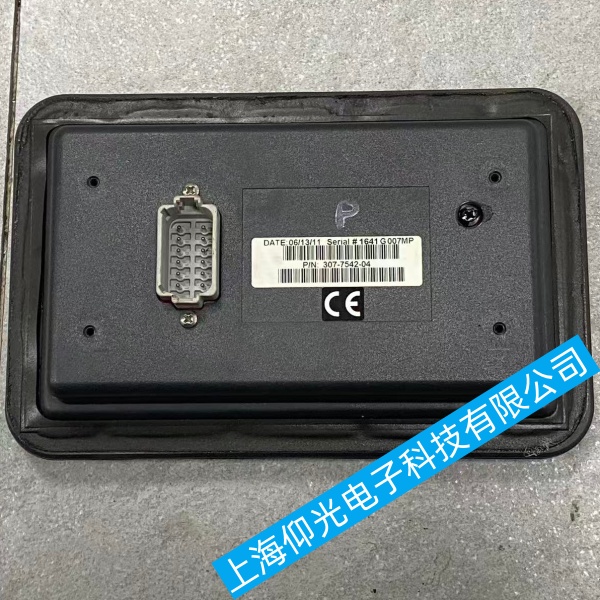

断电拔下仪表尾部主线插头：
针脚绿锈、水渍、退针、弯针：电器清洗剂冲洗，吹干，氧化严重更换端子；
万用表钥匙 ON 档测供电针脚，无 12V 电压 = 上游线路断路；电压跳动 = 虚接；
检查驾驶室门框、座椅下方线束，外皮磨破铜线搭铁短路会直接烧保险、仪表不启动；
CAN-H/CAN-L 总线破皮短路，仪表无通信无法上电开机。
五、CAT 卡特 307-7542-04 发动机监控显示屏搭铁回路检修
仪表支架搭铁点、驾驶室主搭铁螺丝全部拆下，除锈打磨；
搭铁线断裂、氧化会形成回路断路，仪表无负极供电完全黑屏；
测量搭铁针脚对地电阻，大于 1Ω 即为搭铁不良。
六、CAT 卡特 307-7542-04 发动机监控显示屏仪表内部硬件损坏
电源板输入保险烧毁：拆开后盖，板载贴片保险熔断，多为线路短路冲击导致；
主板稳压芯片、电解电容击穿：进水、电压浪涌造成，无输出整机不启动；
LVDS 屏供电排线底座烧毁、背光驱动板短路；
互换测试：拿完好 7542-04 仪表装车，能开机 = 原仪表内部损坏，维修电源板或更换总成。
七、CAT 卡特 307-7542-04 发动机监控显示屏CAN 总线通信与 ECM 锁止故障
测整车 CAN 总线终端电阻，标准 60Ω；断路 / 短路仪表无法唤醒；
用卡特 ET 检测仪读取故障，存在仪表通信丢失故障码：检修总线线束、插头；
ECM 程序异常锁死仪表：刷新匹配整机程序后恢复开机。
八、CAT 卡特 307-7542-04 发动机监控显示屏故障快速区分
钥匙通电保险立刻烧：线束正极搭铁短路；
保险完好、插头无 12V 电：上游主线断路 / 继电器损坏；
插头有稳定 12V、搭铁正常：仪表内部电源板烧毁；
偶尔能开机、震动后黑屏：插头针脚虚接、搭铁不良。
九、CAT 卡特 307-7542-04 发动机监控显示屏日常预防
高压水枪禁止直喷驾驶室仪表区域，防止进水腐蚀电路板；
每月清理仪表插头，涂抹防水导电脂；
避免长期亏电、发电机故障带机作业，电压冲击击穿仪表电源板；
驾驶室线束用扎带固定，减少颠簸拉扯插头。
