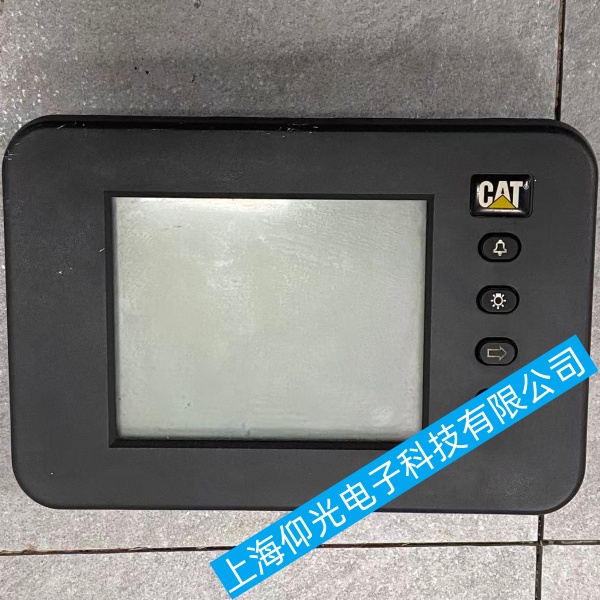

CAT 卡特 307-7542-04 发动机监控显示屏屏幕闪烁故障精准定位技巧

CAT 卡特 307-7542-04 发动机监控显示屏屏幕闪烁故障精准定位技巧
一、CAT 卡特 307-7542-04 发动机监控显示屏快速应急复位
关闭挖机钥匙开关，断开电瓶总负极，静置 5 分钟放电，消除模块缓存故障。
重新接电瓶，通电开机测试；若开机瞬间闪几下后恢复，为电压冲击临时故障。
进入显示屏设置，恢复出厂显示参数，关闭自动亮度调节，固定中等背光亮度。
二、CAT 卡特 307-7542-04 发动机监控显示屏供电系统排查
本机为 12V 供电，显示屏正常工作电压9V–14.5V，低于 8.5V 持续闪烁、黑屏重启
电瓶检测
熄火测电瓶空载电压＜12.4V：电瓶亏电 / 极板老化，充电或更换电瓶；
启动后怠速电压波动＞1V：发电机调节器故障，输出不稳持续闪屏。
保险与供电线束
驾驶室保险盒找到显示屏专用保险，检查是否虚接、烧蚀，更换同规格保险；
万用表测量显示屏插头供电针脚（钥匙 ON 档），电压跳动即线路压降过大。
搭铁点检修（高频故障点）
显示屏固定支架搭铁、驾驶室主搭铁螺丝拆出，打磨除锈，涂抹导电油脂；
搭铁线氧化、断裂会造成电压漂移，怠速 / 动作时屏幕疯狂闪烁。
三、CAT 卡特 307-7542-04 发动机监控显示屏插头与线路排查
7542-04 监控屏尾部航空插头长期颠簸易松针、氧化
断电拔下显示屏后端主线束插头：
查看针脚有无绿锈、水渍、弯针、退针，用电器清洁剂冲洗，吹干后插紧锁死卡扣；
针脚腐蚀严重直接更换插头端子。
线束磨损检查：
驾驶室门框、地板、座椅下方线束，外皮磨破铜线外露会短路闪屏；
CAN 总线（CAN-H/CAN-L）破皮干扰，屏幕伴随乱码、数据跳变闪烁。
CAN 总线标准测量：
整车通电、所有模块连接，测 CAN-H 与 CAN-L 总电阻≈60Ω；电阻偏离则总线断路 / 短路，通信不稳持续闪屏。
四、CAT 卡特 307-7542-04 发动机监控显示屏显示屏内部硬件故障
外部线路全部正常仍闪烁，判定屏体本身损坏：
背光驱动电容鼓包（最常见）
拆开显示屏后盖，查看电源板电解电容，顶部鼓包、漏液会背光频闪；更换同规格电容即可修复。
内屏排线松动
屏幕与主板连接 LVDS 排线受震动脱扣，重新拔插排线，加固卡扣。
主板稳压芯片损坏
供电输入稳定，但板载电压跳动，需维修主板或更换 7542-04 总成。
区分故障：将同型号完好显示屏互换测试，若换屏后不再闪烁，确认原屏硬件损坏。
五、CAT 卡特 307-7542-04 发动机监控显示屏电磁干扰与 ECM 通信故障
线束整改：CAN 通信线远离发电机、启动马达、电磁阀大功率线缆，避免电磁干扰造成画面抖动闪烁；
读取故障码：用卡特 ET 检测仪读取整机故障，出现仪表通信故障码，说明 ECM 与显示屏通信异常，刷新匹配程序或检修总线；
加装屏蔽套管：通信线束套金属屏蔽管，两端搭铁消除工地强干扰。
六、CAT 卡特 307-7542-04 发动机监控显示屏分场景快速判定 & 对应解决
仅启动瞬间闪烁，怠速正常：电瓶容量不足，充电；
一操作大臂 / 铲斗立刻闪屏：搭铁不良、发电机输出不稳；
冷车闪屏，热车好转：显示屏内部电容低温性能衰减，维修电源板；
全程不间断闪烁，伴随数据乱跳：CAN 总线断线 / 插头腐蚀；
开机黑屏闪烁几下直接熄灭：显示屏保险断路、主板稳压损坏。
七、CAT 卡特 307-7542-04 发动机监控显示屏预防保养
每月清洁显示屏插头，涂抹绝缘导电脂防水防锈；
每年检测电瓶、发电机输出电压，避免长期低压运行烧毁屏幕电容；
驾驶室线束固定牢固，减少行驶震动拉扯插头；
避免高压水枪直喷驾驶室仪表区域，防止进水腐蚀电路板。
