CAT 卡特 307-7542-04 发动机监控显示屏数据显示不准故障检修全过程

CAT 卡特 307-7542-04 发动机监控显示屏数据显示不准故障检修全过程

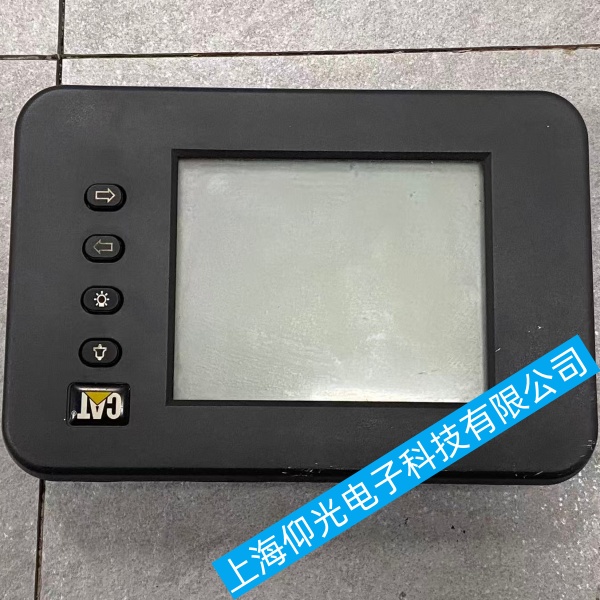

适用机型：卡特 307 挖掘机，件号 7542-04 发动机监控屏
故障现象：转速、水温、油压、油温、油量、电压数值漂移、跳变、固定不动、与实机工况严重不符
一、CAT 卡特 307-7542-04 发动机监控显示屏简易断电复位
关闭钥匙开关，断开电瓶负极，静置 5 分钟放电；
装回负极，开机自检，观察数据是否恢复正常；
无效则进入硬件线路排查。
二、CAT 卡特 307-7542-04 发动机监控显示屏供电电压检测
钥匙 ON 档，万用表直流 24V 档测显示屏后背插头电源针脚：标准 22～26V；
低于 20V：电瓶亏电、主搭铁虚接、发电机稳压故障；
高于 28V：发电机调节器损坏，高压会造成数据漂移、乱码；
检查驾驶室搭铁点、ECU 搭铁、显示屏搭铁，打磨锈蚀接触面，加导电脂；
主线束保险丝氧化、虚焊直接更换对应保险座。
三、CAT 卡特 307-7542-04 发动机监控显示屏CAN 总线通信排查
1. 插头外观检查
拆开显示屏尾部插头、驾驶室主线束插头、发动机 ECU 插头：
查看针脚弯曲、进水绿锈、油污、退针；
用电触点清洁剂冲洗，吹干后涂绝缘硅脂，重新锁紧卡扣。
重点磨损位置：驾驶室门框、地板线束、液压管摩擦处，检查 CAN-H、CAN-L 线皮磨破短路 / 搭铁。
2. 万用表测量总线标准值
全车所有模块通电、钥匙 ON：
CAN-H 对搭铁：约 2.5～3.5V
CAN-L 对搭铁：约 1.5～2.5V
CAN-H 与 CAN-L 之间电阻：60Ω 左右
电阻 0Ω：CAN 线短路；
电阻 120Ω：一端终端电阻丢失（ECU 或显示屏内部终端电阻损坏）；
电阻无穷大：CAN 总线断路，数据断传导致显示不准、卡死。
3. 干扰处理
CAN 屏蔽层两端可靠搭铁，破损屏蔽线整段更换；
高压启动马达、发电机线束远离 CAN 主线，避免电磁干扰造成数值跳动。
四、CAT 卡特 307-7542-04 发动机监控显示屏对应传感器及 ECU 信号校验
1. 水温 / 机油压力 / 液压油温显示异常
用 Cat ET 诊断电脑读取 ECU 实时数据流：
ET 内数值正常、屏显示错误：故障在显示屏、CAN 通信；
ET 内数值本身异常：传感器、传感器线路、ECU 通道故障；
检测传感器 5V 供电、信号线通断，传感器结垢、膜片损坏直接更换，重新标定零点。
2. 发动机转速不准、波动大
检查飞轮转速传感器间隙、线路破皮；
传感器插头进水会造成转速乱跳，清理密封；
ET 读取转速数据流，区分 ECU 采集异常还是显示屏解析错误。
3. 燃油油位偏差大
油箱油浮子卡滞、电阻漂移，拆检清洗；
油位信号线搭铁、分压电阻损坏；
屏内油量参数标定丢失，需 Cat ET 重新写入机器配置参数。
五、CAT 卡特 307-7542-04 发动机监控显示屏本体故障排查
更换同型号 7542-04 显示屏交叉测试：
换屏后数据正常：原显示屏内部驱动板、CAN 通讯芯片故障；
换屏依旧不准：外部线路 / ECU 问题；
屏幕内部排线氧化、主板电容鼓包、终端电阻烧毁，可专业维修主板或直接更换总成；
固件版本不匹配：用 Cat ET 刷新对应机型原厂固件，老版本程序存在数据解析 BUG。
六、CAT 卡特 307-7542-04 发动机监控显示屏系统参数重置与标定
连接 Cat ET 进入机器配置界面：
核对机型代码、发动机型号、传感器量程参数；
恢复显示屏出厂配置，清除历史故障缓存；
油位、水温、压力传感器零点标定；
保存配置后整机断电重启，空载、负载分别测试各项数据。
七、CAT 卡特 307-7542-04 发动机监控显示屏预防措施
每年清洁一次全车 CAN 总线、传感器插头，涂抹绝缘导电脂防水防锈；
避免电瓶亏电、发电机过压运行，定期检测发电机输出电压；
线束摩擦位置加波纹管保护，防止磨破 CAN 信号线；
雨天洗车严禁高压水枪直喷驾驶室插头、ECU 盒。
故障快速判定逻辑
全部数据同时乱跳 / 不准 → 供电、CAN 总线、搭铁故障
单一项数据不准 → 对应传感器 + 传感器线路
ET 数据流正常，仅屏幕显示错误 → 7542-04 显示屏本体损坏或固件异常
冷机不准、热机恢复 → 插头针脚热胀冷缩虚接、线路隐性断路
