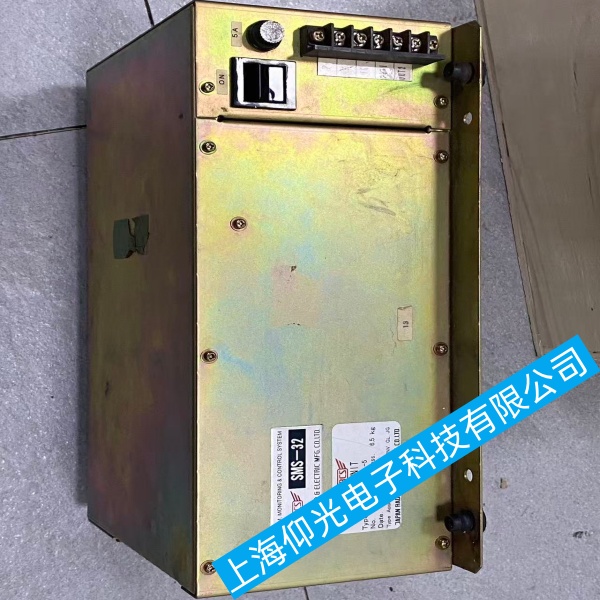

JRCS 船舶机舱监控单元 SMS-U910-5 无法通讯故障深度检修方案

JRCS 船舶机舱监控单元 SMS-U910-5 无法通讯故障深度检修方案
故障表现：单元与机舱分站、本地延伸报警屏、上层监控无数据交互，通讯指示灯常灭 / 不闪烁，间断掉线、完全失联。整机采用RS485 差分总线，按物理线路→终端电阻→供电干扰→硬件芯片→程序参数逐层排查。
一、JRCS 船舶机舱监控单元 SMS-U910-5外部供电与整机基础排查
DC24V 输入稳定检测
空载 22～26V，带载波动不能超 1V；电压偏低、纹波大，通讯芯片供电不稳直接断联。
处理：独立供电回路，不和泵、电磁阀共用；打磨端子氧化层，电源输入端加滤波电容，更换电源板老化电解电容。
柜体接地与屏蔽
屏蔽双绞线仅 SMS 控制柜单端接地，现场探头端屏蔽悬空；强弱电电缆分开敷设，间距≥30cm，避开变频器、电机动力线，消除机舱强电磁干扰。
整机重启复位
断电 5 分钟清空通讯缓存，短时通讯恢复说明干扰 / 瞬时电压波动，长期失效为硬件线路故障。
二、JRCS 船舶机舱监控单元 SMS-U910-5 RS485 总线物理线路故障
A/B 线序接反、松动、破皮短路
端子油污、振动虚接；A、B 短接 / 对地漏电，总线直接瘫痪。
排查：分段拆线，万用表测 A-B 差分电压，空闲正常压差 0.3～3V；压差接近 0V 即存在短路。
处理：重新压接端子，破损线缆更换专用船用屏蔽双绞线，清理端子凝水油污。
总线拓扑违规（星型分支过长）
JRCS 总线必须手拉手串联，禁止多分支星型布线；分支超过 1 米信号反射严重丢通讯。
处理：重新走线，缩短分支，多余分支拆除。
终端 120Ω 匹配电阻错误（高频通病）
正确规则：总线物理最前端、最后端设备各装 1 只 120Ω 电阻，中间所有设备不接。
常见错误：全段都装 / 两端都不装、电阻开路；总线阻抗失衡，信号衰减失联。
处理：拆除中间节点电阻，首尾加装 120Ω 精密电阻，测量电阻无断路。
三、JRCS 船舶机舱监控单元 SMS-U910-5通讯总线分段定位断点
断开所有分站，仅保留 SMS-U910-5 与末端单台设备短接测试：
单台能通讯：总线中段某分站短路 / 损坏，逐台接入排查故障分站；
单台依旧不通：主机通讯端口、主板 485 芯片损坏。
替换完好通讯线交叉测试，区分线缆损坏或设备端口故障。
四、JRCS 船舶机舱监控单元 SMS-U910-5主板通讯硬件损坏
拆机前充分放电，重点检测：
MAX485 收发芯片击穿
机舱高温、浪涌极易烧毁 485 芯片，表现为 A/B 对地短路、收发灯不闪烁。
处理：直接更换同型号船用级 MAX485，补焊周边限流、保护电阻。
通讯回路光耦、限流电阻变值
隔离光耦老化、分压电阻热漂移，差分信号无法传输，更换 PC817 光耦及变值阻容件。
主板通讯接口排针虚焊、铜箔腐蚀断线
振动导致引脚脱焊，无水酒精清洗主板腐蚀区域，热风枪补焊全部通讯接口焊点，断线铜箔飞线修复。
主板 CPU 晶振、滤波电容老化，时序错乱无法收发报文，更换配套电容。
五、JRCS 船舶机舱监控单元 SMS-U910-5系统通讯参数与程序设置排查
硬件全部正常仍不通，核对系统配置：
进入系统设置，核对波特率、数据位、停止位、校验位、站地址，所有分站参数必须完全统一，任意一项不匹配直接断通讯。
检查总线分站地址重复，多设备同地址造成总线冲突、全部失联，修改重复分站 ID。
通讯超时参数设置过小，延长总线应答超时时间，过滤机舱干扰导致的报文延迟。
程序逻辑错乱：重新上传原厂标准程序，恢复通讯底层驱动。
六、JRCS 船舶机舱监控单元 SMS-U910-5现场快速判定流程
所有分站同时失联 → 整机供电、总线短路、终端电阻错误、主板 485 芯片损坏；
单台分站无通讯 → 该分站线路、探头短路、分站本身故障；
启停泵 / 风机瞬间断通讯 → 动力电缆电磁干扰、供电压降过大；
冷机正常、运行几分钟失联 → 485 芯片 / 电阻高温热失效、电源纹波超标。
七、JRCS 船舶机舱监控单元 SMS-U910-5长期预防措施
控制柜加装散热风扇，定期吹扫油气凝水，电路板喷涂三防漆；
通讯线缆统一屏蔽双绞线，强弱电分槽布线，减少干扰；
总线严格手拉手串联，规范首尾 120Ω 终端电阻；
SMS 单元独立 24V 供电，加装电源浪涌滤波器。
