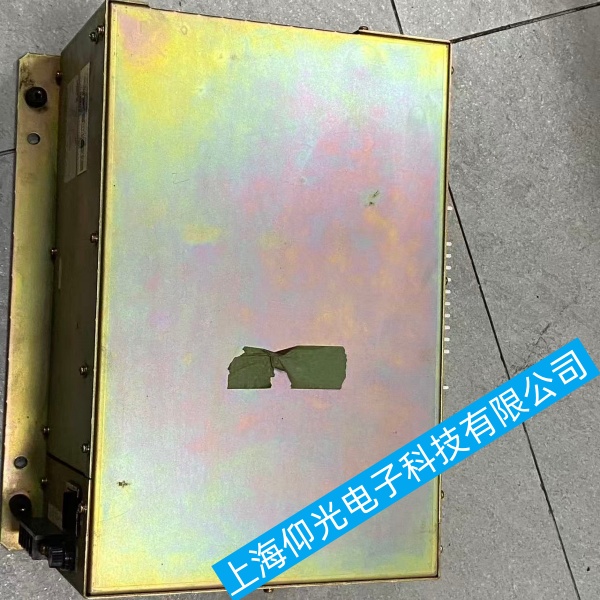

JRCS 船舶机舱监控单元 SMS-U910-5 整机报警乱报故障检修全过程

JRCS 船舶机舱监控单元 SMS-U910-5 整机报警乱报故障检修全过程
故障现象：无实际工况异常，屏幕多条报警随机弹出、自动消除刷屏；主机启停、风机 / 泵启动瞬间集中乱报，伴随数值跳变，机舱振动、高温时加重。
一、JRCS 船舶机舱监控单元 SMS-U910-5供电不稳
检测单元 DC24V 输入电压
运行时电压低于 22V、启停瞬间跌落＞3V，电源纹波过大，主板 AD 采样紊乱触发假报警。
处理：
独立供电回路，不和电磁阀、舱底泵共用电源；
端子排打磨氧化层、紧固接线，消除线路压降；
电源输入端加装船用 DC24V 滤波器，并联 1000μF/35V 耐高温电解电容滤纹波；
电源板老化电容全部更换，修复开关电源输出不稳。
内部主板供电 LDO 稳压芯片发烫、输出波动
断开外部所有线路，空载仍乱报，为主板供电 IC 热漂移，直接更换 5V/3.3V 稳压芯片。
二、JRCS 船舶机舱监控单元 SMS-U910-5线路、传感器回路故障
1. 开关量探头（液位、压力、温度开关）
端子受潮氧化、线芯破皮对地微短路、支架振动虚接，瞬时通断反复报警。
排查：逐路拔掉传感器端子，拔到哪一路整机恢复正常，即为该回路故障。
处理：清理端子油污凝水、重新压接；破损电缆更换屏蔽信号线；探头加装防震支架。
2. 4-20mA 模拟量（温度、压力变送器）
信号受干扰剧烈跳变，超上下限持续误报。
屏蔽线双端接地形成地环路：屏蔽层仅在 SMS 单元控制柜单端接地，现场探头端悬空；
信号线与动力电缆近距离平行敷设，变频器、电机启停强干扰；分开走线，间距≥30cm，交叉垂直穿过；
变送器老化零点漂移，直接校准或更换。
3. 回路终端电阻缺失 / 损坏
JRCS 模拟量回路需匹配终端电阻，丢失后信号震荡乱跳，补装对应阻值精密电阻。
三、JRCS 船舶机舱监控单元 SMS-U910-5接地与电磁干扰
强弱电共地、柜体接地螺栓锈蚀，产生电位差干扰弱电信号。
处理：单独弱电接地铜排，打磨柜体接地、地线加粗，接地电阻＜4Ω。
控制柜积油、凝露水，线路之间漏电串扰。
处理：吹扫柜内油气，端子、电路板喷涂三防漆，加装散热轴流风扇降温除湿。
四、JRCS 船舶机舱监控单元 SMS-U910-5 RS485 通讯总线故障
SMS-U910-5 与机舱分箱、本地显示单元通讯异常，报文错乱批量弹出报警：
总线 AB 线接反、松动、破皮短路；重新压接、核对 AB 极性；
总线首尾终端电阻只装一端，两端都装 / 都不装会通讯震荡；
总线过长、分支过多，加装信号中继隔离器；
通讯芯片 MAX485 老化发烫，更换主板 485 收发芯片。
五、JRCS 船舶机舱监控单元 SMS-U910-5参数与软件设置降噪
硬件排查完仍轻微乱跳，调整主机滤波参数抑制瞬时干扰：
进入系统设置，延长模拟量滤波时间 100~200ms、开关量防抖延时 50ms，过滤振动瞬时脉冲；
核对各通道报警上下限、回差，回差设置过小极易反复触发；
整机断电 5 分钟冷重启，清除主板缓存逻辑错乱；
存在程序 BUG 时，重新上传对应船型标准程序。
六、JRCS 船舶机舱监控单元 SMS-U910-5主板硬件损坏
AD 采样分压电阻变值、电容漏电，采集数值随机漂移；更换采样回路阻容件；
主板 CPU 周边晶振、滤波电容老化，采样时序错乱；补焊并更换晶振配套电容；
主板受潮腐蚀、铜箔微断线，无水酒精清洗烘干，飞线修复断线铜箔。
七、JRCS 船舶机舱监控单元 SMS-U910-5现场快速排查判定流程
空载断开全部外部线路上电：不乱报→外部传感器 / 线路 / 总线干扰；依旧乱报→主机电源 / 主板硬件故障。
仅泵、风机启动瞬间乱报→动力线路电磁干扰、供电压降。
单通道反复跳报警→该路传感器、电缆、端子故障。
所有通道同步批量乱报→通讯总线、整机供电、接地问题。
预防措施
每半年清理控制柜油气，检查端子氧化、屏蔽接地；
传感器统一使用屏蔽电缆，强弱电分槽敷设；
SMS 监控单元独立 24V 供电，加装电源滤波；
高温机舱控制柜加装散热风扇，避免蒸汽直吹设备。
