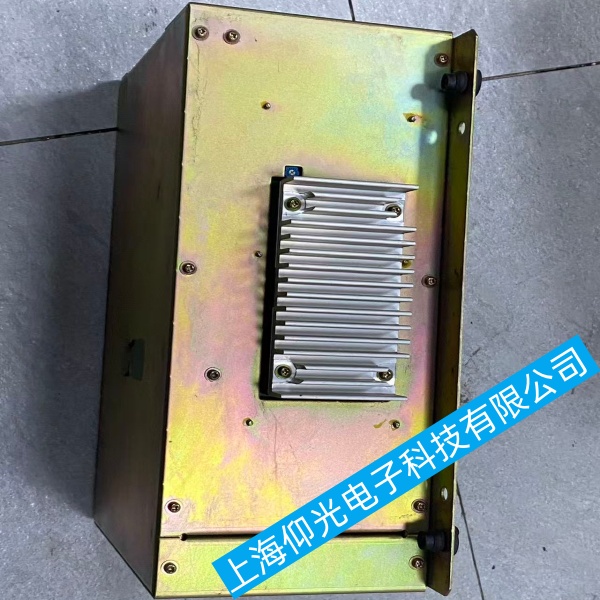

JRCS 船舶机舱监控单元 SMS-U910-5 运行几分钟掉电故障原因分析及根治办法

JRCS 船舶机舱监控单元 SMS-U910-5 运行几分钟掉电故障原因分析及根治办法
故障特征：上电正常启动，工作 3～10 分钟整机完全失电、黑屏无指示灯，冷却后可再次上电重复故障，属于热触发保护 / 热失效元件典型机舱监控单元故障。
一、JRCS 船舶机舱监控单元 SMS-U910-5外部供电与接线快速排查
机舱 24V 直流输入检测
万用表直流档测 SMS-U910-5 端子排 L/N（DC24V）：
空载电压 22～26V 为标准；运行掉电前瞬间电压跌落＜21V→线路压降过大、端子虚接、机舱电源箱触点氧化。
处理：重新压接端子、打磨铜排氧化层、加粗供电电缆，排除同回路大功率泵 / 电磁阀抢电。
区分设备自身故障还是后端负载短路
断开所有外接传感器、RS485 通讯、继电器输出端子，单独上电空载运行：
空载不再掉电：外部回路存在热短路 / 漏电，分段拆线定位短路探头或电缆。
空载依旧运行几分钟掉电：主机内部电源板故障，拆机检修。
接地与干扰排查
机舱振动、潮湿易导致屏蔽地虚接，浪涌持续拉高电源板温度触发过温保护；紧固设备外壳接地螺栓，清理接地铜锈。
二、JRCS 船舶机舱监控单元 SMS-U910-5内部电源板核心故障
断电拆机前高压电容充分放电，目视 + 测温排查：
1. 电解电容热衰减（最高发）
电源板输入 / 输出侧电解电容长期机舱高温，容量衰减、ESR 内阻变大，带载升温后电压崩溃整机掉电：
外观：电容顶部鼓包、底部漏电解液、外壳发黄；
测温：运行 3 分钟电容明显烫手，冷却后恢复；
处理：全部更换同规格船用低 ESR 耐高温电解电容（输入 470μF/35V、输出 1000μF/16V），并联 104 陶瓷电容滤纹波。
2. 功率器件过热、虚焊脱焊
1）开关 MOS 管、整流二极管引脚虚焊：冷态导通正常，发热后焊点膨胀开路，整机断电；
处理：热风枪补焊电源板所有功率元件引脚、变压器、保险丝座。
2）开关管散热积油泥、灰尘堵塞：散热片热量散不出，过温保护锁死输出；
处理：无水酒精清理散热风道、散热片油污，加装小型散热风扇改善机舱通风。
3. 电源保护回路元件失效
采样分压电阻、光耦、TL431 基准芯片热漂移，升温后误触发过流 / 过压 / 过温保护，切断整机供电；
检测：运行中测量光耦反馈端、TL431 基准 2.5V 电压，升温后电压大幅波动即为损坏；
处理：更换光耦 PC817、TL431 及变值采样电阻。
温控热敏电阻老化：电源板内置过热检测电阻，高温阻值突变误报超温；直接更换同型号 NTC 热敏电阻。
4. 输入保险、防反接二极管热劣化
保险管底座接触电阻变大，工作发热压降升高，后期断路；更换保险并打磨保险座金属触点。
三、JRCS 船舶机舱监控单元 SMS-U910-5主板 CPU / 通讯板热故障
电源板正常空载不掉电，接入主板后几分钟掉电：
主板 CPU 供电 LDO 稳压芯片发烫，负载电流持续升高拉垮整机电源；
RS485 通讯芯片短路，长时间工作持续大电流过载；
处理：断开通讯板排线单独测试主板，更换发烫 485 收发芯片或主板稳压 IC。
四、JRCS 船舶机舱监控单元 SMS-U910-5整机环境与船用工况预防措施
机舱通风：单元控制柜加装轴流风扇，避免锅炉、主机散热风口直吹设备；
防潮防油：定期清理柜内油气、凝露水，端子喷涂三防漆；
定期维护：每半年检测电源电容容量，补焊发热元件焊点；
供电优化：SMS-U910-5 独立 24V 供电回路，不和启动电磁阀、舱底泵共用电源。
五、JRCS 船舶机舱监控单元 SMS-U910-5快速判定流程总结
空载上电不掉电 → 外部传感器 / 电缆短路；
空载依旧掉电、电容烫手鼓包 → 更换电源板全部电解电容；
电容完好、功率元件焊点发热松动 → 全面补焊电源板；
补焊换电容无效 → 更换光耦、TL431、温控 NTC 保护元件；
电源板空载正常、接主板掉电 → 通讯板 / 主板稳压芯片短路。
