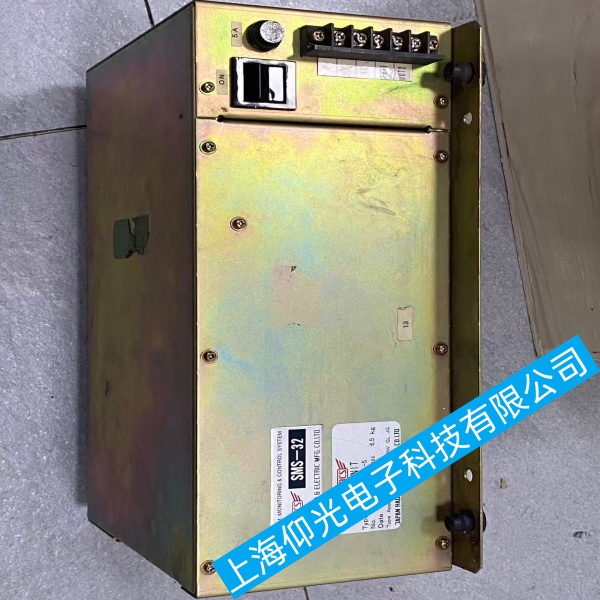

JRCS 船舶机舱监控单元 SMS-U910-5 电源灯不亮故障检修与长效防护方案

JRCS 船舶机舱监控单元 SMS-U910-5 电源灯不亮故障检修与长效防护方案
安全前置要求
整机为船用 DC24V 供电，拆机前断开分电箱空开，断电静置 10 分钟，释放板载高压电容；机舱潮湿、震动大，全程做好绝缘，禁止带电插拔端子。
一、JRCS 船舶机舱监控单元 SMS-U910-5外部供电链路排查
1. 上游电源与空开检查
找到机舱本地 24V 直流分电箱，确认对应 SMS-U910 支路空开合闸，无跳闸；若跳闸，先断开设备再合闸，反复跳闸代表后端短路。
万用表直流档测量分电箱输出：标准 DC24V，允许 21～28V；电压低于 20V 为欠压，高于 30V 易烧内部电源板。
检查支路保险：匹配规格 2A 慢熔保险，熔断则更换同规格，不可加大容量。
2. 外部接线与端子排查
拆下设备背部电源端子（L+、GND），清理端子氧化、油污、铜绿；机舱震动易导致螺丝松脱，重新紧固。
分段测线缆：断开设备端，单独测线缆两端 24V；无电压 / 压降过大，更换屏蔽直流电缆。
排查并接负载短路：同回路传感器、报警端子短路会拉低电压，拔掉所有外接信号端子，只接电源，通电试灯；灯亮说明外部负载短路，逐路恢复定位故障回路。
3. 设备电源开关与输入保险
机身侧面内置小型船用保险管，断电取出查看：
玻璃管发黑、灯丝熔断：内部电源板短路，不可直接换保险通电，需拆机检修电源板。
保险完好：进入内部板卡检修。
二、JRCS 船舶机舱监控单元 SMS-U910-5拆机内部电源板检修
1. 外观目视检查（断电状态）
拆下机箱盖板，观察电源板：有无电容鼓包漏液、电路板焦黑、元件烧蚀、焊盘脱焊。
重点看电源板与主控板排线：机舱长期震动造成排线卡扣松脱、针脚氧化，重新拔插清洁金手指。
2. 电源板电压分段测量（通电测量，单手操作防短路）
DC24V 输入回路：测端子到整流滤波电路，无电压则铜箔断线、输入限流电阻开路。
开关电源辅助绕组：无 5V 辅助电压，电源芯片不起振，电源 LED 无供电，灯完全不亮。
输出低压：正常应输出 DC5V（主控、指示灯供电）、DC24V 信号回路；5V 无输出 = 电源板损坏。
3. 电源板常见损坏元件与更换方法
输入滤波电解电容（24V 侧）：鼓包漏液直接更换耐压 35V/1000μF 船用耐高温电容。
保险电阻、限流功率电阻：开路则同阻值同功率替换。
PWM 电源控制芯片、开关 MOS 管：击穿会烧输入保险，更换后务必复测无短路再通电。
电源指示灯 LED + 限流电阻：主供电正常仅灯不亮，LED 或 1kΩ 限流电阻损坏，单独更换即可，设备可正常工作。
4. 主控板短路保护故障
电源板输出电压一上电立刻拉低、灯闪一下熄灭：主控板存在芯片短路、滤波电容击穿。
处理：断开电源板至主控排线，单独给电源板上电；若电源灯正常点亮，判定主控板短路，检修主控或更换整机板卡。
三、JRCS 船舶机舱监控单元 SMS-U910-5分场景快速判定与修复
分电箱无 24V → 检修机舱配电线路、更换空开 / 保险
有电、端子松动氧化 → 清洁紧固端子、重接电缆
插上设备就跳闸 → 外部传感器短路 / 内部电源板 MOS 击穿
输入 24V 正常，内部保险熔断 → 电源板短路，更换电源板损坏元件
内部所有电压正常，仅电源灯不亮 → LED 指示灯或限流电阻损坏
断开所有外接负载灯亮，接负载灭 → 外接回路短路，逐路排查传感器、报警输出端子
四、JRCS 船舶机舱监控单元 SMS-U910-5修复后整机测试
仅接电源，通电观察电源绿灯常亮，等待 30 秒自检完成，无报警。
依次接入信号端子、传感器，全程监测 24V 输入电压无大幅跌落。
连续运行 2 小时，触摸电源板无异常发热，确认故障彻底解决。
五、JRCS 船舶机舱监控单元 SMS-U910-5日常预防措施
每年检修一次背部电源端子，涂抹导电膏防氧化；机舱潮湿位置加装防潮盒。
避免同回路并联过多传感器，防止负载过载拉低电压。
定期清理机箱内部粉尘、油污，防止电路板积灰漏电短路。
配电支路加装浪涌吸收器，抵御机舱启停电压冲击烧毁电源板。
