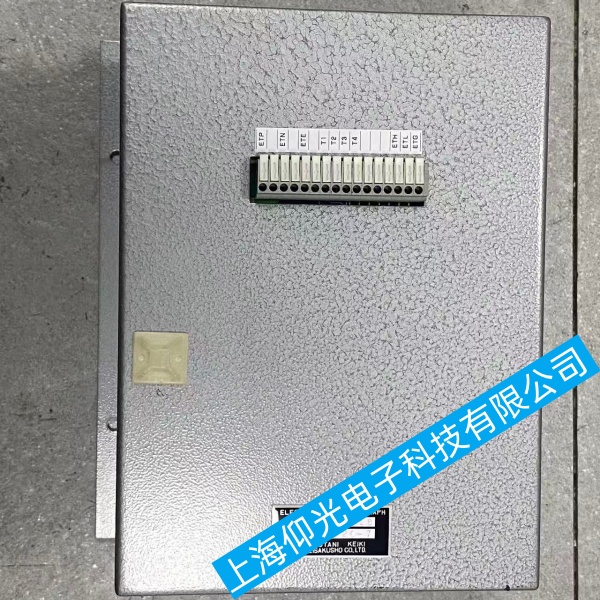

Nunotani Keiki 船用带打印记录仪 VML-2008 频繁重启故障维修全过程分享

Nunotani Keiki 船用带打印记录仪 VML-2008 频繁重启故障维修全过程分享
机型 DC24V/AC100V 双供电，机舱电压波动、凝露短路、打印头过流、电源电容老化、电磁干扰是重启主因，按外部供电→外围负载→机械打印负载→内部电源板→主板程序 / 硬件逐级排查，全程断电操作。
一、Nunotani Keiki 船用带打印记录仪 VML-2008外部供电故障
电压跌落 / 浪涌触发欠压保护重启
额定 DC24V 允许波动 ±10%，机舱风机、变频器启停瞬间电压跌至 21V 以下会立刻复位。万用表持续监测端子电压，波动超标加装24V 浪涌抑制器 + 稳压端子；强弱电电缆分开走线，不与动力线同槽平行。
接线端子盐雾虚接
背部电源端子氧化、螺丝松动，船舶震动造成瞬时断电重启：砂纸打磨端子氧化层，重新紧固，接线处涂抹防锈导电膏；更换氧化严重保险座。
电源线缆压降过大
线缆过细、走线过长带载压降大，更换 1.5mm² 以上铜芯电源线，缩短布线距离。
二、Nunotani Keiki 船用带打印记录仪 VML-2008外围传感器 / 通讯线路漏电短路
断电拔掉全部 Pt100 温度、4-20mA 压力、RS485 通讯信号线，仅接供电空载上电：
空载运行稳定不再重启：外部传感器线路受潮、屏蔽层对地漏电、变送器短路拉低整机电压。逐路恢复接线，找到漏电回路，烘干线缆、修复破皮屏蔽线。
空载依旧频繁重启：故障在记录仪本机内部。
三、Nunotani Keiki 船用带打印记录仪 VML-2008打印机构过流、短路重启
走纸 / 打印瞬间电流骤增，电源过流保护复位整机：
打印头受潮短路
热敏头凝露、纸屑卡在加热条，打印瞬间对地短路断电。酒精清洁打印头，气吹烘干纸仓潮气；打印头老化漏电直接更换。
走纸电机卡滞过载
齿轮卡纸屑、皮带卡死、压纸辊阻力过大，电机启动浪涌电流超标触发保护。清理纸路异物、润滑转轴、更换松弛同步皮带。
纸路传感器受潮漏电
光电感应头凝露短路，打印动作时电流异常重启；棉签擦净传感器窗口，烘干机芯。
四、Nunotani Keiki 船用带打印记录仪 VML-2008内部电源板硬件损坏
船用高温高湿导致电解电容失效，是船舶仪表通病：
拆开后盖观察电源板电容，出现鼓包、黄褐色漏液、顶部凸起，全部更换同规格低 ESR 船级电解电容，重点更换输入滤波、CPU 供电电容。
DC-DC 降压芯片虚焊、发热烫手：重新补焊引脚，芯片损坏直接更换电源小板。
内部排线氧化接触不良：拔插主板、打印头、按键排线，橡皮擦打磨金手指，受潮排线烘干后插紧。
五、Nunotani Keiki 船用带打印记录仪 VML-2008电磁干扰与机舱环境诱因
变频器、大功率电机产生高频干扰，主控 CPU 误触发看门狗复位：仪表外壳可靠接地，传感器信号线单端屏蔽接地；记录仪供电独立分路，不与启动器共用电源。
仪表内部凝露积水：密封胶圈老化进水，主板线路微短路。更换防水密封圈，仪表加装挡凝水挡板；整机低温烘干 4 小时，主板喷涂三防绝缘漆。
机舱高温超温保护：通风散热，远离高温管路，加装小型散热风扇。
六、Nunotani Keiki 船用带打印记录仪 VML-2008程序与主板故障
系统程序死机看门狗复位：断电静置 30 分钟彻底放电复位；进入菜单恢复出厂设置，清除错误记录参数。
主板纽扣电池亏电：时钟供电不足导致系统校验异常重启，更换主板 3V 纽扣电池。
主控 MCU、存储芯片引脚虚焊：船舶长期震动脱焊，热风枪均匀补焊芯片四周引脚；芯片腐蚀损坏需返修主板。
七、Nunotani Keiki 船用带打印记录仪 VML-2008现场快速判断区分
打印 / 走纸瞬间重启：打印头短路、走纸电机卡滞过流
大功率设备启动时同步重启：电网电压浪涌、供电回路共用
开机几分钟后才重启，冷却后恢复：电源电容老化、主板过热
潮湿天气频发、干燥后减轻：凝露漏电（传感器 / 主板 / 打印头）
空载稳定、接上传感器立刻重启：外部变送器线路短路漏电
无规律随机重启：电磁干扰、排线虚焊、MCU 看门狗故障
