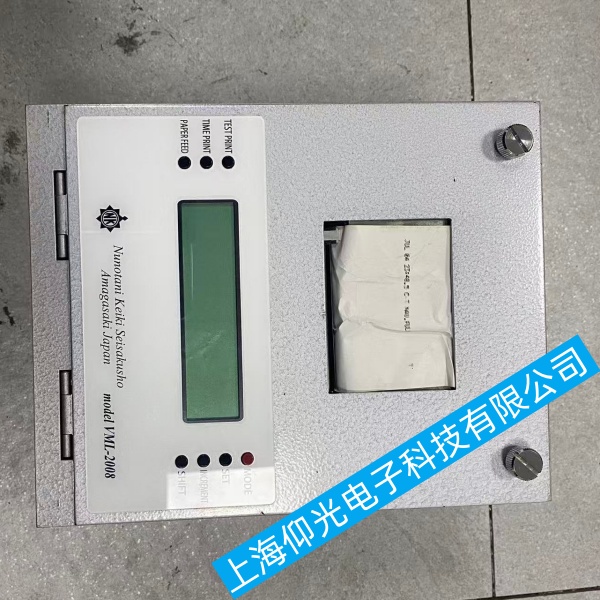

Nunotani Keiki 船用带打印记录仪 VML-2008 面板按键失灵故障完整处理流程

Nunotani Keiki 船用带打印记录仪 VML-2008 面板按键失灵故障完整处理流程
机型为薄膜导电硅胶按键面板，机舱高湿凝露、油污盐雾是按键失效主因，按外部清洁→面板拆解清洁→导电层修复→排线 / 主板检修→供电干扰逐级排查。
一、Nunotani Keiki 船用带打印记录仪 VML-2008前期安全操作
切断仪表 24V 供电，等待 5 分钟放电，禁止带电拆面板，防止静电击穿主控板。
准备工具：塑料撬棒、99% 无水酒精、无尘棉签、气吹、万用表、细橡皮擦。
二、Nunotani Keiki 船用带打印记录仪 VML-2008单键不灵 / 用力按才有反应
1. 外部缝隙除污
按键缝隙堆积油污、凝露水汽阻隔导电：棉签蘸酒精反复擦拭按键四周缝隙，气吹吹干水汽，静置 10 分钟再测试。
2. 拆解薄膜面板深度清洁
撬棒轻撬面板卡扣，分离前壳与机芯，拔下按键排线插头（拍照记方向）。
掀开硅胶导电膜，酒精擦拭 PCB 线路触点与硅胶黑色导电粒，去除氧化盐雾、油泥。
导电粒磨损发白、导电变差：用 2B 铅笔均匀涂抹导电粒恢复导电；磨损严重直接更换整套薄膜按键面板。
薄膜膜片起翘、错位：对齐定位卡扣压紧，避免接触悬空失灵。
三、Nunotani Keiki 船用带打印记录仪 VML-2008整排按键全部无响应
排线故障：检查面板柔性排线，两端金手指氧化发黑用橡皮擦打磨；排线折痕断裂直接更换排线。插头底座针脚锈蚀、虚焊，补焊底座引脚。
主板按键检测电路：万用表通断档测量排线至主控芯片线路，PCB 走线腐蚀断路，细漆包线搭桥修复；按键控制电容受潮漏电，更换贴片电容。
整机电压偏低：机舱电压波动导致按键采样失效，测量输入直流电压，加装稳压端子。
四、Nunotani Keiki 船用带打印记录仪 VML-2008按键卡滞、按完不回弹
面板进水后硅胶膨胀变形：全部拆开，整机烘干 4 小时，硅胶轻微变形矫正，硬化开裂直接换面板。
面板密封圈老化漏水：更换防水硅胶圈，仪表加装挡凝水挡板，杜绝水汽持续侵入。
内部积油泥卡阻：毛刷 + 酒精清理面板仓内部油污，禁止普通润滑油，仅少量硅基润滑脂。
五、Nunotani Keiki 船用带打印记录仪 VML-2008电磁干扰导致按键乱跳 / 间歇性失灵
机舱变频器、大功率电机干扰按键采样信号：
按键信号线单独屏蔽接地，屏蔽层单端接仪表接地排。
记录仪供电线缆远离动力电缆，分开走线。
主板滤波电容老化，更换主板输入滤波电解电容。
六、Nunotani Keiki 船用带打印记录仪 VML-2008固件与设置故障
断电静置 30 分钟复位仪表，消除程序死机造成按键锁死。
进入系统菜单恢复出厂设置，排除参数锁键功能开启。
频繁乱键、无规律失效，主板 MCU 受潮漏电，烘干主板并喷涂三防漆。
七、Nunotani Keiki 船用带打印记录仪 VML-2008日常预防
每周擦拭面板缝隙，每月拆开面板清洁导电触点，雨季增加清洁频次。
仪表舱通风除湿，防止凝露渗入面板；长期停机取出整机干燥存放。
禁止湿手、油污手操作按键，不暴力按压。
每 2 年更换老化薄膜面板与防水密封圈，提前规避导电层磨损失效。
