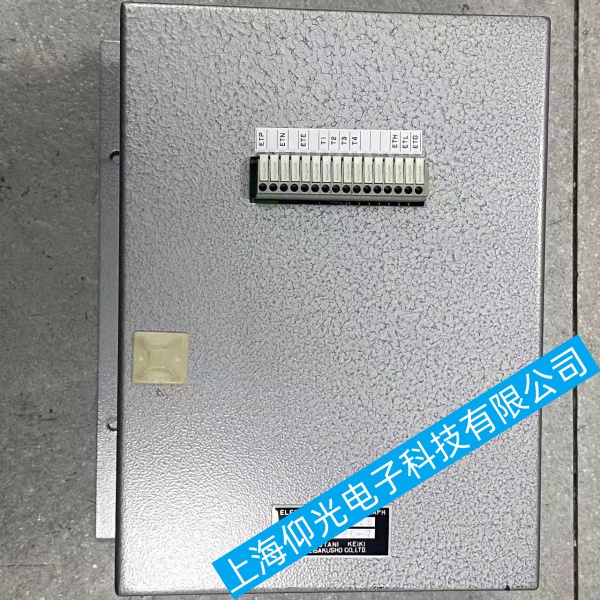

Nunotani Keiki 船用带打印记录仪 VML-2008 走纸卡顿故障排查与维修方案

Nunotani Keiki 船用带打印记录仪 VML-2008 走纸卡顿故障排查与维修方案
适用船舶机舱、压载、温度压力记录，遵循先耗材→机械清洁→传动机构→电气电机→参数校准排查，船用高潮湿环境专属维护要点。
一、Nunotani Keiki 船用带打印记录仪 VML-2008卡纸应急处理
立刻切断仪表 24V/220V 电源，禁止通电硬拽纸张，防止撕纸残留、齿轮崩齿、步进电机过载烧毁。
掀开记录仪前纸仓盖板，沿纸张正常出纸方向匀速平缓拉出卡纸；若纸撕裂，用镊子取出全部纸屑碎片，重点清理压纸辊、打印头夹缝、纸路传感器槽。
用气吹清理纸仓粉尘、水汽结晶（船舶凝露高发），静置 5 分钟风干内部潮气再装机。
二、Nunotani Keiki 船用带打印记录仪 VML-2008耗材与装纸故障
记录纸规格与存放
必须使用 VML-2008 原厂配套热敏卷纸；机舱潮湿环境纸张受潮起翘、卷边、粘连会持续卡纸。
更换干燥新纸卷，未使用纸密封存放，远离管路凝水、空调风口。
纸卷放置居中，纸卷支架卡扣卡紧，纸卷不能左右晃动、上下悬空。
装纸路径规范
纸张必须穿过上下压纸轮、导向挡片、打印头下方，不可偏斜、绕过导纸限位片；两侧纸限位挡板贴合纸宽，不留过大间隙导致走纸跑偏卡顿。
纸卷张力检查：纸卷不要过紧卡死转轴，轻微可自由转动最佳。
三、Nunotani Keiki 船用带打印记录仪 VML-2008纸路机械清洁与调整
压纸辊（搓纸轮）维护
长期油污、粉尘会让胶辊打滑、阻力变大走纸卡顿：
无尘布蘸无水酒精擦拭胶辊表面，转动辊筒清理整圈污垢，酒精完全挥发再通电。
检查压纸弹簧弹力：两侧弹簧弹力均匀，压力过小打滑、压力过大挤压纸张变形卡顿；弹簧疲劳变形直接更换同规格弹簧。
胶辊表面光滑开裂、橡胶硬化，更换整套压纸轮组件。
导纸片、走纸导轨
清理导轨积碳、纸粉，导纸塑料片变形翘曲会刮住纸张，轻微掰正，断裂则更换导纸片。
打印头阻力
热敏打印头积碳增大走纸摩擦力：酒精棉擦拭打印头加热条，清除残留碳粉；打印头锁扣完全扣紧，未锁死会翘边卡纸。
四、Nunotani Keiki 船用带打印记录仪 VML-2008传动齿轮与步进电机排查
断电打开机芯侧盖，查看走纸传动齿轮组：
齿轮卡纸屑、油泥：毛刷 + 气吹清理，齿轮齿磨损、崩齿、间隙过大，更换齿轮套件。
传动小皮带松弛 / 开裂：VML-2008 走纸同步皮带老化打滑，力矩不足走纸断断续续，更换原厂皮带。
步进电机检测：
手动走纸测试（面板 FEED 走纸键），若电机异响、抖动、无力：
电机转轴缺油：少量硅基润滑脂点注转轴（禁用普通黄油，船舶高温易干结）。
电机线圈老化、驱动板故障：更换走纸步进电机或驱动小板。
五、Nunotani Keiki 船用带打印记录仪 VML-2008纸张检测传感器故障
VML-2008 配有纸有无传感器、走纸到位光电传感器，积灰凝露遮挡会误判卡纸停机：
棉签蘸酒精擦拭光电感应窗口，清理水汽、纸粉；
轻拨传感器拨杆，确认无卡滞、回弹顺畅；拨杆断裂 / 光电管损坏直接更换传感器组件。
六、Nunotani Keiki 船用带打印记录仪 VML-2008参数设置与电气干扰
仪表菜单走纸参数校准：
进入记录设置，核对走纸速度、走纸间隔，速度设置过快易卡顿，恢复出厂标准参数再测试。
机舱强电干扰：
记录仪靠近变频器、大功率电机时电磁干扰造成电机丢步、走纸卡顿：
信号线加屏蔽接地，仪表供电单独隔离，远离动力电缆。
供电电压不稳：船舶电压跌落会导致电机力矩不足，测量输入电压，加装稳压端子。
七、Nunotani Keiki 船用带打印记录仪 VML-2008日常预防方案
每周清洁纸仓、压纸辊、传感器；每月加注转轴润滑脂；
仪表下方加装挡水板，避免冷凝水滴入机芯；
仅使用原厂配套热敏记录纸，禁止薄厚非标纸张；
每年拆机检查齿轮、皮带、弹簧损耗，提前更换易损件；
停机长期不用时取出纸卷，防止受潮粘连、胶辊腐蚀。
故障快速判断速查
偶尔卡纸、走纸偏斜：纸卷受潮 / 导纸片偏移 / 压纸轮脏污
走纸一半卡住、电机抖动：皮带松弛 / 齿轮卡异物 / 弹簧无力
无纸异物仍报卡纸：光电传感器积灰、拨杆卡滞
完全不走纸、电机无声：步进电机损坏、驱动板故障、供电异常
