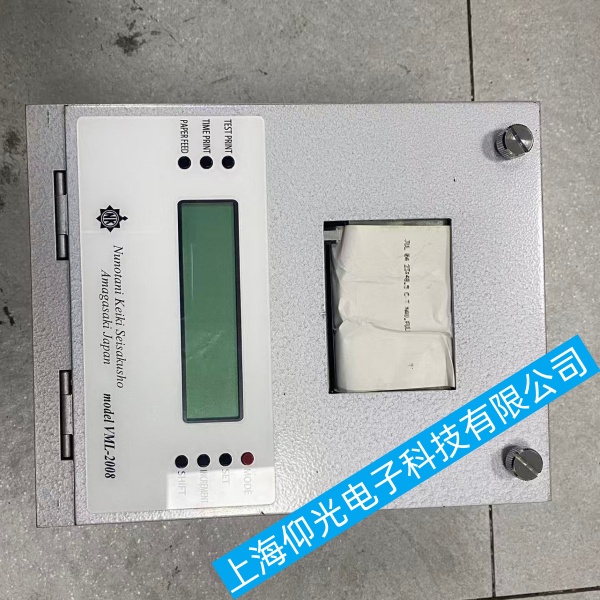

Nunotani Keiki 船用带打印记录仪 VML-2008 屏幕完全无显示故障排查维修全过程

Nunotani Keiki 船用带打印记录仪 VML-2008 屏幕完全无显示故障排查维修全过程
整机分两大故障大类：整机完全不通电（无灯、无打印动作、无蜂鸣）、设备上电工作（有打印、内部有响声、电源灯亮）仅屏幕黑屏，按从简到繁顺序排查，全程船用防爆断电操作，防静电。
一、Nunotani Keiki 船用带打印记录仪 VML-2008外部供电排查
VML-2008 船用标准供电：AC100/110/220V 可选，部分船级版本 DC24V 输入
断开记录仪总电源开关，检查机舱端子排接线：火线、零线、地线有无松动、氧化、铜丝锈蚀；船用潮湿环境极易接线氧化断路。
万用表测量输入端子电压，电压为 0 / 偏低：查机舱分电箱保险丝、船用回路空开是否跳闸；更换同规格延时保险。
设备本体进线内置保险：拆开仪表后部接线仓，取出玻璃管保险丝，通断档测量熔断则更换同规格船用耐冲击保险。
替换测试：用同电压完好电源临时跨接，若屏幕点亮，确认外部线路 / 端子故障，重新压接镀锡端子，涂抹防锈导电膏。
断电静置复位：断开电源 5 分钟，释放主板储能电容，再上电，消除瞬时浪涌锁机黑屏。
二、Nunotani Keiki 船用带打印记录仪 VML-2008内部电源板故障
断电拆机，船用仪表内部电容带余电，先短接放电
测电源板输出：正常应输出5V（主板 / 屏幕逻辑）、24V（打印头）、背光驱动电压；
5V 输出 0V / 低于 4.5V：电源板滤波电容鼓包漏液、整流二极管烧毁、开关管损坏，直接更换电源板；
电压跳变、纹波巨大：电容老化，更换电源板电解电容套件。
电源板到主板排线：插拔清洗金手指，船用盐雾腐蚀极易排线断路，氧化发黑直接更换排线。
过压保护锁死：机舱电网浪涌触发电源板保护，断电 10 分钟复位，仍无效更换电源板。
三、电源正常、Nunotani Keiki 船用带打印记录仪VML-2008有运行声，仅 LCD 屏幕全无显示
现象区分
开机有打印自检走纸、按键有蜂鸣、内部继电器吸合，屏幕纯黑无微光
排查步骤
屏幕排线（斑马导电橡胶 / FFC 软排线）故障
断电拆开前面板，拔出 LCD 与主板连接排线，酒精擦拭两端金手指；导电橡胶条用无尘布清洁，重新均匀压紧固定。
按压屏幕四周边框，上电瞬间出现画面→排线接触不良，加装缓冲泡棉加固。
LCD 背光驱动损坏（VML-2008 为 CCFL 冷阴极背光）
暗处开机观察屏幕有无极淡字迹：
有淡字：背光逆变器板损坏、背光灯管老化断路，更换背光驱动板或整套屏幕；
完全漆黑无任何字迹：LCD 驱动芯片损坏、液晶屏本体击穿。
主板显示驱动电路故障
排线供电 5V 正常、背光供电正常仍无显示：主板显示处理 IC 烧毁（多为电网浪涌、船舱进水凝露短路导致），需维修主板或替换整机主板。
屏幕物理损坏
面板进水、凝露渗入液晶屏内部，屏幕玻璃分层漏液，无修复价值，直接更换 VML-2008 专用显示总成。
四、Nunotani Keiki 船用带打印记录仪 VML-2008软件 / 锁机黑屏
机身侧面 Reset 复位小孔，用细针长按 5 秒恢复出厂，重新上电；
机舱频繁断电导致固件丢失：黑屏伴随无打印、按键无响应，需原厂烧录 VML-2008 固件程序。
五、Nunotani Keiki 船用带打印记录仪 VML-2008专属特殊诱因与预防措施
常见船用特有故障点
舱内凝露、海水湿气进入机身：电路板腐蚀、排线氧化，定期打开后盖通风除潮；
船舶启动大功率设备电网浪涌击穿电源板 / 屏幕驱动，加装船用电源浪涌保护器；
震动导致接线、排线长期松动，仪表固定支架加装减震垫，每季度紧固所有接线端子。
日常预防
每月检查进线保险、端子有无锈蚀；
长期停机前断开仪表电源，避免潮湿待机腐蚀；
禁止在记录仪旁冲洗甲板，防止水汽渗入面板。
六、Nunotani Keiki 船用带打印记录仪 VML-2008故障判定速查表
整机无灯、不走纸、屏幕黑 → 外部供电 / 内置保险 / 电源板损坏
能走纸、按键响、屏幕纯黑 → 排线 / 背光 / LCD 屏幕 / 主板显示驱动
复位后短暂亮屏随即黑屏 → 电源输出不稳、电容老化
潮湿后突发黑屏 → 电路板腐蚀，需清洁电路板并做三防喷涂
七、Nunotani Keiki 船用带打印记录仪 VML-2008维修操作安全提醒
机舱维修必须先切断该回路总空开，挂牌警示；
拆机前释放电容余电，避免电击；
无电子维修资质不可拆解电源高压部分，直接更换备件；
维修后恢复所有防水密封胶条，防止海水湿气再次侵入。
