瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器黑屏无显示故障维修实录

瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器黑屏无显示故障维修实录

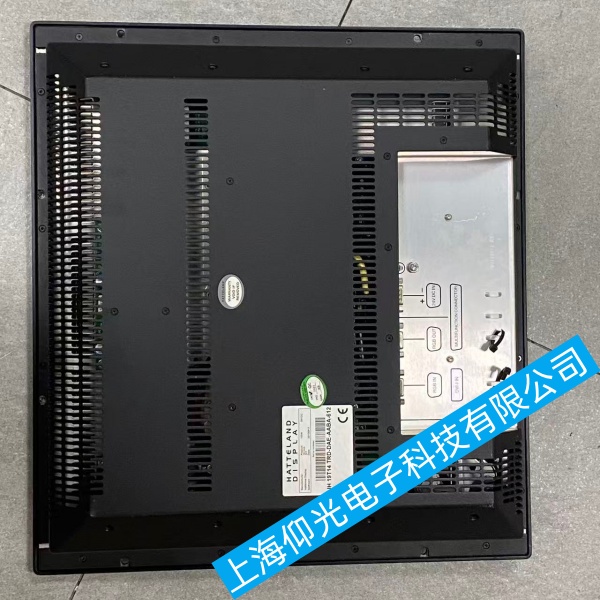

一、瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器外部供电优先排查
设备额定 DC24V，正常电压 23–26.4V。
整机完全断电 5 分钟，拔除雷达、NMEA、网线等所有外接线路，仅接电源开机。
万用表测量进线电压，开机瞬间压降低于 22.5V、电压跳动，为供电功率不足，更换独立 24V 电源，不与泵、舵机共用回路。
检查保险、接线端子有无氧化、虚接、断线，地线可靠接船体，加装磁环滤纹波。
通电听机身有无风扇转动声：无声 = 整机未上电；有声仅黑屏 = 背光 / 显示回路故障。
二、瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器软件与显示设置排查
强光侧照屏幕，若能隐约看到菜单文字：背光不亮，背光驱动或 LED 灯条损坏。
进入显示设置，关闭自动亮度，拉满亮度测试；系统显示参数错乱执行显示配置重置。
开机快速按按键进入 U-Boot 引导界面，完全无 LOGO、无文字输出，排除单纯设置问题。
固件损坏导致显示驱动失效，使用原厂系统 U 盘重装对应版本镜像，重装前备份参数。
三、瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器线路与屏线故障
断电拆机，拔下 LVDS 屏排线，橡皮擦拭金手指后重新卡紧卡扣；排线折损、铜丝断裂直接更换。
屏线接口受潮氧化会直接黑屏，用无水酒精清洁接口并吹干。
四、瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器内部硬件检修
背光驱动板：升压电容鼓包漏液、升压 IC 损坏，无背光输出造成黑屏，更换电容或背光驱动板；LED 背光模组老化断路需整套更换。
主板供电电容：电源区域电解电容老化，主控、显示芯片无供电输出，更换全部鼓包电容。
内置 SSD / 主板故障：能进 Boot 但始终黑屏，存储引导损坏；完全无任何输出为主板主控或 TCON 显示芯片损坏。
液晶屏本体损坏：强光照射无任何图像轮廓，屏体内部断路，更换显示屏总成。
五、瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器快速现象区分
整机风扇不转、指示灯不亮：外部供电断路、保险烧毁。
风扇运转、强光能看见画面：背光驱动 / LED 灯条故障。
通电无 LOGO、无引导文字：主板供电、SSD 系统损坏。
船舶晃动后黑屏：LVDS 屏排线松动断裂。
六、瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器日常预防
采用独立供电回路，通讯线与动力电缆分开布线；每季度清理散热滤网；避免频繁断电升级系统；年度开盖检查排线与电源电容。
