瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器屏幕闪烁故障排查与维修方案

瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器屏幕闪烁故障排查与维修方案
故障分四类：24V 供电不稳、电磁 / 总线干扰、背光 / 屏线硬件、系统显示配置异常，按从外到内顺序检修。

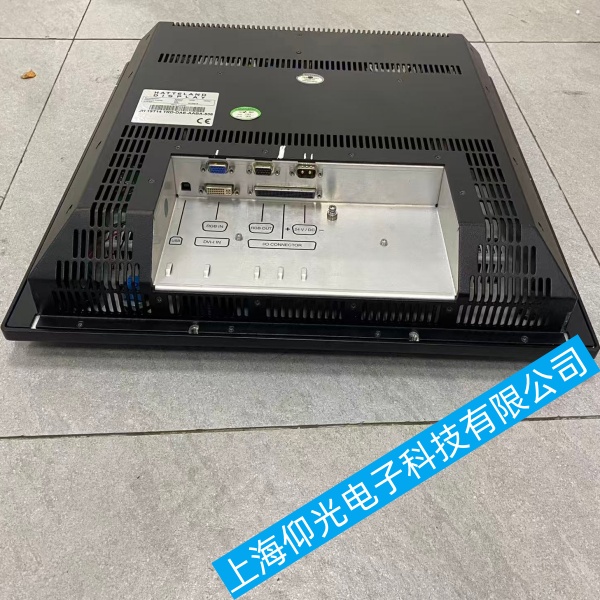

一、瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器供电与线路排查
本机标准 DC24V，允许 23.0~26.4V，波动超过 0.5V 极易背光频闪。
整机断电 5 分钟，拔掉所有外接线缆（雷达视频、NMEA0183/2000、以太网、GPS），只保留电源线开机。
单电源无闪烁：外部线路短路、干扰拉低电压；逐条插回，定位故障外设。
仅插电源依旧闪烁：本机内部硬件 / 电源板故障。
万用表测电源端子：开机瞬间压降不能低于 22.5V，纹波过大、电压跳动更换独立船用 24V 直流电源，不和舵机、泵类大功率负载共用回路。
检查电源端子、保险丝座氧化松动，加装电源磁环滤波；地线单独接船壳，杜绝共地干扰。
二、瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器电磁与通讯总线干扰排查
NMEA2000 总线：两端必须接 120Ω 终端电阻，传感器绝缘破损、短路会持续拉低整机电压，造成明暗频闪。
雷达同轴、视频信号线屏蔽层破损，与动力电缆同线槽走线，高频干扰画面抖动闪烁；信号线与动力线分开敷设，两端屏蔽接地。
附近 VHF、雷达、变频器大功率设备辐射干扰，移动 MFD 或给信号线加屏蔽套管测试。
三、瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器软件与显示设置修复
关闭自动亮度调节：设置 - 显示，固定亮度 60%~70%，低亮度 PWM 调光会出现肉眼可见频闪。
恢复显示出厂配置：系统维护 - 显示参数重置，刷新速率锁定原厂 60Hz，禁止自定义刷新率。
系统固件修复：版本过旧存在背光驱动 BUG，用原厂 U 盘重装对应 NS4000 镜像；重装前备份海图与参数。
软复位：断电静置 5 分钟清除缓存，消除临时驱动异常。
四、瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器拆机硬件检修
1. 内部 LVDS 屏排线（最常见间歇性闪屏）
断电拆开面板，拔出屏幕 FPC 排线，橡皮擦拭金手指，重新卡紧卡扣；船舶震动易导致排线虚接，轻拍屏幕边缘闪烁即可判定。排线老化断裂直接更换同规格屏线。
2. 背光驱动电源板
背光升压电路电容鼓包、漏液、容量衰减，输出电压跳变，表现明暗交替闪烁；全部更换主板背光区电解电容。背光 LED 灯珠老化、单路断路，更换背光模组。
3. 主板供电与 TCON 显示芯片
主板 DC-DC 稳压 IC 输出不稳，高温后加剧闪烁；清理机身滤网、更换散热风扇，防止主控过热时序错乱。
4. 液晶面板本体损坏
画面局部闪烁、彩色条纹、按压屏幕闪烁变化，屏体内部线路损坏，需更换整套 MFD 显示屏总成。
五、瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器典型现象快速判定
开机 LOGO 就频闪、运行全程闪：供电不足 / 电源板电容老化
航行开雷达 / 泵机才闪：动力线缆电磁干扰、NMEA 总线短路
低亮度闪、高亮度稳定：自动亮度 PWM 调光问题
船舶颠簸、震动时闪：LVDS 屏排线松动
运行半小时后逐步闪：散热不良，主板 / 背光驱动高温保护
六、瓦锡兰 Navi-Sailor 4000 系列 MFD 多功能显示器日常预防措施
MFD 配独立 24V 滤波电源，单独接地，减少电压波动。
NMEA 总线规范加装终端电阻，通讯线缆与动力电缆分槽布线。
每季清理通风滤网，机舱避免高温暴晒。
系统定期升级原厂固件，不随意修改显示参数。
每年开盖检查排线、电源电容，提前更换老化元器件。
