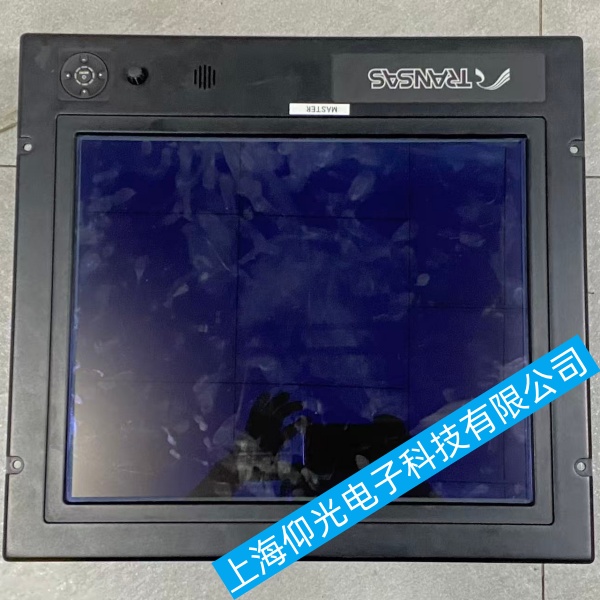

瓦锡兰 Navi-Sailor 4000 MFD 多功能显示器开机反复重启故障快速抢修

瓦锡兰 Navi-Sailor 4000 MFD 多功能显示器开机反复重启故障快速抢修
一、瓦锡兰 Navi-Sailor 4000 MFD 多功能显示器故障核心诱因排序
供电不稳、欠压、纹波过大、接线虚接
外接 NMEA / 雷达 / 传感器短路拉低总线电压
散热堵塞、CPU 高温保护自动复位电源故障维修,
内置 SSD / 存储分区损坏、系统引导文件丢失
主板供电电容鼓包、内存接触不良
固件版本不匹配、升级中断导致 Boot 损坏
二、瓦锡兰 Navi-Sailor 4000 MFD 多功能显示器外部供电与线路排查
1. 断电硬复位
整机完全切断 24V 直流电源，拔下所有外接线缆（NMEA、以太网、视频、雷达），静置 5 分钟放空主板残余电荷，重新仅插电源线开机测试。
2. 电压实测标准（NS4000 MFD 额定 DC24V）
空载电压：23.0–26.4V，开机瞬间压降不得低于 22.5V
万用表测电源端子：若波动＞1V、开机瞬间掉压、纹波大，直接更换船用 24V 电源模块
检查端子排氧化、线芯松动、保险丝半断；更换压接端子，加装电源滤波磁环
3. 分段脱负载定位短路重启
逐条拔掉外部通讯线，每拔一根重启一次：
拔 NMEA0183/2000 后恢复正常：传感器短路、终端电阻缺失、总线对地短路
拔雷达 / 视频线恢复：同轴短路、信号驱动过载触发过流保护
仅保留电源线仍循环重启：故障在本机内部硬件 / 系统
三、瓦锡兰 Navi-Sailor 4000 MFD 多功能显示器散热与高温保护排查
查看机身两侧通风滤网，清理油污、粉尘；机舱高温环境加装强制风冷
开机观察风扇是否转动，风扇停转直接更换；风扇故障 CPU 过热看门狗强制复位
若刚开机 1–3 分钟稳定，随后重启，基本判定高温保护
四、瓦锡兰 Navi-Sailor 4000 MFD 多功能显示器Boot 引导与系统软件修复
1. 进入 Boot 菜单中断自动引导
通电开机，屏幕出现 Hit any key to stop autoboot 瞬间快速按任意按键，进入 U-Boot 控制台。
能进入 Boot 菜单：系统分区损坏，可重装系统修复
完全不显示引导文字、反复黑屏亮标重启：BootROM 损坏或主板存储硬件故障
2. 系统修复操作（船上现场操作）
准备原厂 NS4000 系统 U 盘镜像（对应本机硬件版本，跨版本会持续重启）
U 盘插入 USB 口，Boot 菜单选择 Install OS from USB，完整重装操作系统
重装前优先备份海图、航线、配置参数；重装完成后恢复配置
重装后仍重启：清除所有用户分区，执行完整格式化再刷系统
3. 恢复出厂软复位（能短暂进入系统时）
短暂开机进入设置界面，执行：系统维护→恢复出厂配置，清除异常组态、错误驱动文件。
五、瓦锡兰 Navi-Sailor 4000 MFD 多功能显示器拆机硬件深度检修
内存金手指：断电拆下内存条，橡皮擦拭金手指，重新插紧；单条内存交替测试排查坏颗粒
主板供电电容：观察 CPU、电源区域电解电容，鼓包、漏液全部更换；电容老化纹波超标持续欠压重启
内置 SSD 硬盘：SSD 坏道、引导分区损坏会无限循环，更换同规格工业 SSD 重新刷系统
复位电路检测：万用表测复位引脚电平，若持续低电平说明复位芯片、上拉电阻损坏
主板电源稳压模块：开机瞬间稳压 IC 发烫、电压跳变，更换 DC-DC 供电芯片
六、瓦锡兰 Navi-Sailor 4000 MFD 多功能显示器典型场景快速判断与对应方案
通电 LOGO 界面几秒黑屏重启
大概率：24V 供电带载压降过大 / NMEA 总线短路 → 换电源、断开外部通讯线测试
能进 Boot 菜单，刷系统后依旧重启
大概率：SSD 损坏、内存故障 → 更换存储 / 内存硬件
开机运行 5–20 分钟准时重启
大概率：散热不良风扇停转、主板电容热漏电 → 清灰换风扇、更换鼓包电容
船舶颠簸后开始循环重启
大概率：接线虚接、内存 / SSD 插槽松动、端子氧化 → 全部接口重新紧固
七、瓦锡兰 Navi-Sailor 4000 MFD 多功能显示器日常预防措施
MFD 供电独立 24V 电源，不与起货机、舵机等大功率设备共用回路
NMEA2000 总线加装终端电阻，定期检查传感器绝缘，防止短路拉低整机电压
每季度清理通风滤网，机舱温度控制在 0–40℃，避免阳光直晒屏幕
系统升级全程不断电，升级前备份配置与海图，防止引导镜像损坏
每年开盖检查主板电容，提前更换老化电解电容
八、瓦锡兰 Navi-Sailor 4000 MFD 多功能显示器维修优先级总结
外部断电静置复位 → 2. 测 24V 供电电压、脱外部负载 → 3. 清理散热风扇 → 4. 进 Boot 重装系统 → 5. 拆机检修内存、SSD、主板电容供电。
