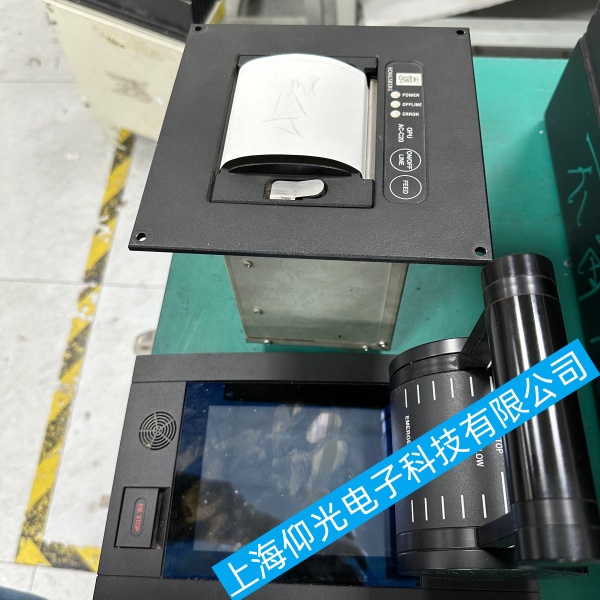

Kongsberg 康士伯车钟打印机 OPU AC-C20 打印记录乱码故障维修经验分享

Kongsberg 康士伯车钟打印机 OPU AC-C20 打印记录乱码故障维修经验分享
AC-C20 车钟打印机为RS232 串口直连车钟 OPU 单元，乱码 90% 由串口参数不匹配、线路干扰、打印机仿真模式错误、主板通讯故障四类导致，按从易到难顺序检修：
一、Kongsberg 康士伯车钟打印机 OPU AC-C20快速断电复位
1. 切断 AC-C20 打印机 24V 供电，同时关停 OPU 车钟控制面板电源；
2. 静置 3 分钟释放板载电容余电，消除通讯缓存错乱；
3. 先开 OPU，等待车钟系统自检完成，再给打印机上电；
4. 手动触发一次车钟打印记录，观察是否恢复正常。
二、Kongsberg 康士伯车钟打印机 OPU AC-C20物理线路与接地排查
1. 串口线缆检查
- AC-C20 标配屏蔽 RS232 直连线，非普通串口线；线缆破皮、芯线虚焊、屏蔽层断裂会持续乱码；
- 更换全新带双屏蔽串口线，缩短走线长度（控制在 5 米内），远离主配电板、变频器、启动马达强干扰源；
- 确认接线定义：2 发、3 收、5 地，无交叉、无短接。
2. 接地与干扰处理
- 打印机金属外壳、线缆屏蔽层单端接船用安全地，禁止两端接地形成环流；
- 若走线经过动力电缆桥架，更换独立弱电线槽，避免强电电磁干扰造成字符错乱、重复符号。
3. 接口硬件检测
- 插拔 OPU 后端串口端子、打印机 RS232 接口，清理氧化铜锈；
- 接口针脚弯曲、变形直接更换 DB9 接头；
- 接口芯片损坏特征：自检页正常、接收车钟数据必乱码，需维修打印机通讯板。
三、Kongsberg 康士伯车钟打印机 OPU AC-C20串口通讯参数核对
AC-C20 原厂固定串口参数，OPU 车钟端与打印机必须完全一致，任一参数错位直接全页乱码：
标准参数：9600 波特，8 数据位，1 停止位，无校验，无硬件流控
操作步骤
1. 进入 Kongsberg OPU 系统维护菜单（输入维护密码）；
2. 找到 Printer/AC-C20 通讯设置，核对串口参数；
3. 打印机端：长按打印机功能键打印自检页，自检页底部会打印本机串口配置，与 OPU 一一比对；
4. 若参数被误改，两端统一恢复为 9600,8,N,1，保存重启两套设备。
四、Kongsberg 康士伯车钟打印机 OPU AC-C20仿真模式 / 打印语言错误
AC-C20 船用针打仅支持纯文本 ASCII 仿真，切换成 LQ、ESC/POS 以外模式会乱码：
1. 打印机自检页查看 Emulation 仿真类型；
2. 面板按键进入设置菜单，将打印模式固定为TEXT/Generic Text；
3. 清空打印机缓存队列：断电 10 分钟，清除错误控制字符缓存；
4. 禁止加装 PCL/PS 驱动，OPU 工控端仅使用通用文本打印协议。
五、Kongsberg 康士伯车钟打印机 OPU AC-C20车钟系统侧故障排查
1. 打印队列溢出
OPU 长期未打印堆积大量车钟记录，缓存溢出下发错误指令：进入系统后台清空 Printer 打印任务队列，重启 OPU 通讯进程。
2. 程序配置丢失
断电复位后 OPU 打印机参数恢复出厂错乱：重新写入 AC-C20 串口参数，保存至系统非易失存储。
3. OPU 串口驱动故障
OPU 主板串口芯片损坏：可更换备用串口通道，或临时外接串口转换模块测试。
六、Kongsberg 康士伯车钟打印机 OPU AC-C20硬件故障区分
1. 自检打印正常，车钟下发乱码
问题 = 通讯线路 / 串口参数 / OPU 发送程序，打印机本体完好；
2. 自检页自身就乱码
打印机主板字库芯片、控制板损坏，解决：更换打印机主控板或整机送修；
3. 局部乱码、部分字符偏移
多为线路接触不良、接地干扰，重新布线接地即可。
七、Kongsberg 康士伯车钟打印机 OPU AC-C20现场快速处理顺序
1. 整机断电复位 3 分钟，重试打印；
2. 更换屏蔽 RS232 串口线，重新可靠接地；
3. 打印打印机自检页，核对串口参数；
4. 进入 OPU 菜单同步串口 9600,8,N,1；
5. 清空 OPU 打印任务缓存；
6. 远离动力设备重新布线；
7. 自检正常仍乱码→检修 OPU 串口；自检本身乱码→维修 AC-C20 打印机主板。
八、Kongsberg 康士伯车钟打印机 OPU AC-C20日常预防措施
1. 定期清理串口端子氧化，每年更换老化屏蔽线；
2. 打印机单独供电，不与大功率启动设备共用回路；
3. 非维修人员禁止进入 OPU 打印参数菜单；
4. 每月至少打印一次车钟记录，避免缓存堆积错乱。
