Kongsberg 康士伯车钟打印机 OPU AC-C20 通讯异常故障排查与维修方案

Kongsberg 康士伯车钟打印机 OPU AC-C20 通讯异常故障排查与维修方案

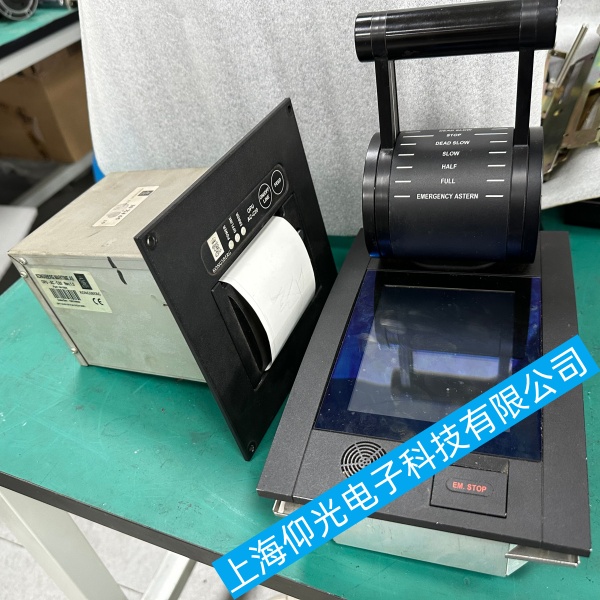

AC-C20 车钟 OPU 打印机采用RS485 总线接入 K-Chief 车钟系统，通讯报警典型现象：OPU 报 Printer Comm Fault、车钟指令无打印、时断时续、打印乱码、通讯灯不闪烁。按从易到难顺序排查，船舶现场可快速恢复。
一、Kongsberg 康士伯车钟打印机 OPU AC-C20电源与整机复位
1. 双端断电重启
   - 先关闭 AC-C20 打印机电源开关，拔掉 24V 供电端子；
   - 去到车钟 OPU 控制单元，断开该支路 24V 电源，等待3 分钟（清空总线缓存、静电释放）；
   - 先上电 OPU 主机，运行 1 分钟后再给打印机送电，观察通讯指示灯。
2. 供电电压检测
万用表测打印机端子 24V DC，电压低于 22V 会导致通讯芯片工作异常；线路压降大需更换粗径屏蔽线缆，杜绝与动力电缆同槽敷设。
3. 清除打印缓存卡死
打印机面板长按 FEED 键 10 秒清空缓冲区；OPU 侧在 Service 菜单清除打印任务队列，缓存溢出会直接断总线通讯。
二、Kongsberg 康士伯车钟打印机 OPU AC-C20物理总线线路排查
AC-C20 通讯线为屏蔽双绞 RS485 A/B 线，端子标识：A、B、GND 屏蔽地
1. 端子接线检查
   - 打印机 DB9 / 接线端子 A 接 OPU 侧 A，B 接 B，严禁反接；
   - 拧紧所有端子螺丝，船舶振动极易造成虚接；用电子清洁剂擦拭氧化铜端子。
2. 线缆通断与破损
万用表分段测量 A、B 线导通；检查线缆是否被门挤压、电缆托架磨损破皮；全程使用原厂屏蔽双绞线，普通电线抗干扰不足。
3. 屏蔽接地规范（解决时通时断）
总线屏蔽层单端接地（仅在 OPU 控制柜侧接船地），打印机端屏蔽悬空；两端接地会形成环流干扰，持续报通讯故障。
4. 终端电阻匹配
RS485 总线首尾设备必须接 120Ω 终端电阻；AC-C20 作为总线末端，确认机内拨码终端电阻拨至 ON；总线中间节点务必关闭电阻，否则信号衰减失联。
5. 电磁干扰处理
通讯线缆远离启动器、舵机、发电机、220V 动力线；并行距离超过 1 米需加装金属屏蔽线槽隔离。
三、Kongsberg 康士伯车钟打印机 OPU AC-C20通讯参数核对
进入 OPU 服务界面核对打印机总线参数，两端必须完全一致：
1. 通讯协议：Kongsberg 专用 RS485，禁止误选为 Modbus
2. 波特率：固定 9600（AC-C20 不可更改）
3. 数据位 8，停止位 1，校验无
4. 设备站地址：确认 OPU 内打印机地址与 AC-C20 机身拨码地址一致，禁止总线地址冲突
操作：打印机机身侧面拨码盘重新设定站号，断电重启生效；OPU 删除旧打印机节点，重新添加匹配地址。
四、Kongsberg 康士伯车钟打印机 OPU AC-C20硬件分层判定
1. 短接回环测试（判断打印机通讯板好坏）
断开打印机 A、B 总线，将本机 Tx/Rx 短接，面板执行自检打印：
- 自检正常打印 → 打印机通讯主板完好，故障在线路 / OPU 侧；
- 自检无反应、报错 → AC-C20 内部 485 通讯芯片、驱动板损坏，需维修更换主板。
2. 交叉替换测试（快速定位）
拿同型号正常 AC-C20 打印机接到该 OPU 总线：
- 替换后通讯恢复 → 原打印机硬件损坏；
- 依旧通讯报警 → OPU 总线接口损坏或 OPU 程序配置丢失。
3. OPU 总线端口检查
OPU 内部通讯模块指示灯：收发灯交替闪烁代表有数据交互；常灭 / 常亮说明 OPU 485 驱动芯片烧毁，更换 OPU 通讯子板。
五、Kongsberg 康士伯车钟打印机 OPU AC-C20软件与系统配置修复
1. 恢复打印机出厂参数
AC-C20 面板组合按键恢复出厂，重新匹配车钟打印协议；
2. OPU 程序校验
进入 K-Chief 服务界面，校验车钟打印驱动程序，程序丢失 / 损坏会持续通讯故障，重新下装对应 AC-C20 驱动包；
3. 总线节点删减测试
总线上多台外设时，逐个断开其他设备，单独只接 AC-C20，排查其他节点短路拉垮整条总线。
六、Kongsberg 康士伯车钟打印机 OPU AC-C20通讯故障永久预防措施
1. 每月紧固总线端子，清洁端子氧化层；
2. 通讯线缆独立敷设，全程屏蔽单端接地；
3. 定期检查 24V 供电压降，加装稳压端子；
4. 避免频繁热插拔总线端子，防止 485 芯片静电击穿；
5. 备用一台 AC-C20 整机，故障时直接替换减少停航时间。
故障快速判定总结
1. 重启后短时恢复 → 线路虚接 / 电压不足 / 缓存溢出；
2. 自检正常、接总线就断 → A/B 接反、终端电阻错误、干扰；
3. 自检直接报错无通讯 → 打印机 485 主板损坏；
4. 换正常打印机仍报警 → OPU 总线口或系统程序故障。
