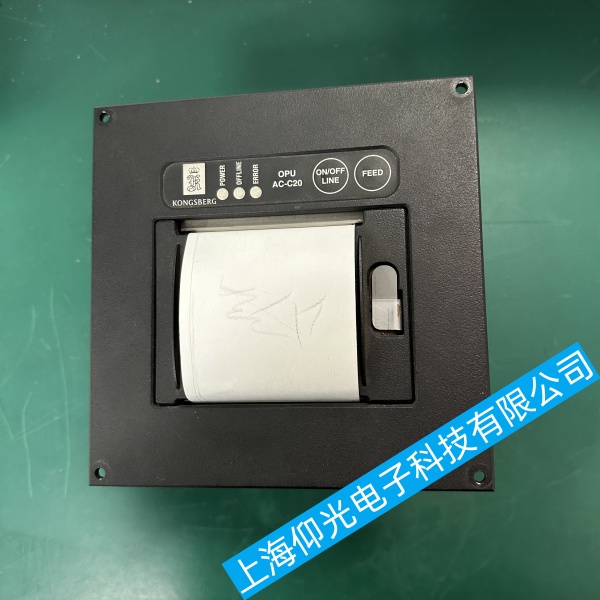

Kongsberg 康士伯车钟打印机 OPU AC-C20 走纸卡顿故障快速维修

Kongsberg 康士伯车钟打印机 OPU AC-C20 走纸卡顿故障快速维修
AC-C20 为机舱 / 驾驶室车钟针式日志打印机，海上高湿、油尘环境极易出现走纸慢、中途卡纸、偏纸、报 Paper Fault，按**先简单后硬件**顺序排查，全程断电操作。
一、Kongsberg 康士伯车钟打印机 OPU AC-C20基础快速排查
1、纸张与装纸问题（最常见）
1. 断电取出整卷打印纸，检查纸卷是否受潮、边缘卷曲、粘连、纸卷变形；船舶冷凝水汽会让纸张吸潮摩擦增大。
2. 更换**专用 57mm 针式日志打印纸**，禁用过厚 / 过薄再生纸；装纸前散开纸层消除静电。
3. 纸卷支架卡扣卡紧，左右限位导纸片贴合纸卷两侧，不松不紧；导纸片变形会让纸张跑偏卡顿。
4. 纸卷余量不要过少，纸卷快用完时纸芯阻力变大，极易走纸滞涩。
2、清除通道卡纸、异物、纸屑
1. 打开 AC-C20 上部检修翻盖、前纸仓盖板，沿走纸通道目视全路径。
2. 顺着出纸方向缓慢抽出卡住纸张，**禁止硬扯**，防止纸片残留在辊轴缝隙。
3. 皮老虎 / 压缩空气吹扫走纸槽、打印头下方、压纸辊缝隙，清理纸粉、油污、细小碎纸片；微小纸屑会持续阻挡走纸。
二、Kongsberg 康士伯车钟打印机 OPU AC-C20核心机械清洁
1、清洁压纸橡胶辊（阻力大、打滑、走走停停根源）
1. 断电静置 5 分钟，打开机盖露出上下橡胶走纸辊。
2. 无尘棉签蘸**75% 异丙醇**，手动转动辊轴完整擦拭一圈，去除海面油气、纸粉堆积形成的光滑油膜；油膜摩擦力不足，纸张拖拽无力卡顿。
3. 擦完干棉签擦干，自然风干 2 分钟再装机；严禁汽油、强溶剂腐蚀橡胶。
4. 检查辊轴弹性：按压辊轴回弹有力，辊面无开裂、光滑发亮 = 磨损，需更换压纸辊套件。
2、清理走纸光电传感器（误判卡纸、中途停纸）
AC-C20 配有**进纸检测、出纸限位**两组红外传感器，积灰遮挡会误报卡纸、强制停走纸：
1. 棉签干擦传感器透光窗口，去除油污粉尘；不要刮伤光敏镜片。
2. 手动走纸测试，观察传感器挡片活动是否灵活、无卡滞。
3、检查打印头间隙与导纸金属片
1. 打印头与胶辊间隙过小，挤压纸张增大阻力；微调打印头调节拨杆，间隙以单张纸顺滑拉动为准。
2. 通道金属导纸片变形、毛刺，用镊子掰平，细砂纸打磨毛刺，避免刮纸卡滞。
三、Kongsberg 康士伯车钟打印机 OPU AC-C20传动机构故障
1、走纸齿轮 / 传动皮带检查
1. 查看侧边走纸步进电机齿轮组：有无缺齿、油泥卡死、齿轮错位；油污结块会造成 “咔咔异响、走纸一顿一顿”。
2. 齿轮清理后薄涂耐高温润滑硅脂，禁止普通黄油粘纸粉。
3. 传动同步皮带松弛、开裂：张力不足输出力矩不够，走纸缓慢卡顿，直接更换同规格皮带。
2、走纸步进电机故障
现象：有嗡嗡电流声，但辊轴几乎不转、单次走纸很短。
1. 断电轻转辊轴，无机械阻力则电机缺相 / 驱动板故障。
2. 测量电机供电端子电压，无稳定输出则检修 AC-C20 主控驱动板；电机烧毁直接更换走纸电机。
四、Kongsberg 康士伯车钟打印机 OPU AC-C20电气与复位修复
1. 整机断电 5 分钟，彻底放电重置打印机控制板，清除故障缓存。
2. 检查 OPU 至 AC-C20 通讯排线是否松动、针脚氧化，重插并清洁金手指。
3. 若频繁报 Paper Jam 无实际卡纸：传感器线路断路 / 主控板检测回路故障，测量传感器通断，更换传感线束。
五、Kongsberg 康士伯车钟打印机 OPU AC-C20分故障快速对应解决
1. 走纸偏斜、单侧卡顿：左右导纸片移位、单侧压纸辊磨损、纸卷未居中。
2. 走半张就停、反复卡纸：传感器积灰遮挡、辊轴油污打滑、纸张受潮。
3. 走纸缓慢、伴随咔咔异响：齿轮积油卡滞、皮带松弛、电机力矩不足。
4. 完全不走纸，仅报警：电机损坏、驱动板无输出、异物卡死辊轴。
六、Kongsberg 康士伯车钟打印机 OPU AC-C20船舶现场预防保养
1. 每月一次：吹扫走纸通道、擦拭压纸辊与传感器窗口。
2. 设备加装防尘罩，避免机舱油气、冷凝水进入打印机内部。
3. 打印纸密封存放于干燥储物箱，避免舱室高湿受潮。
4. 每半年检查传动皮带、橡胶辊磨损，提前备替换耗材。
