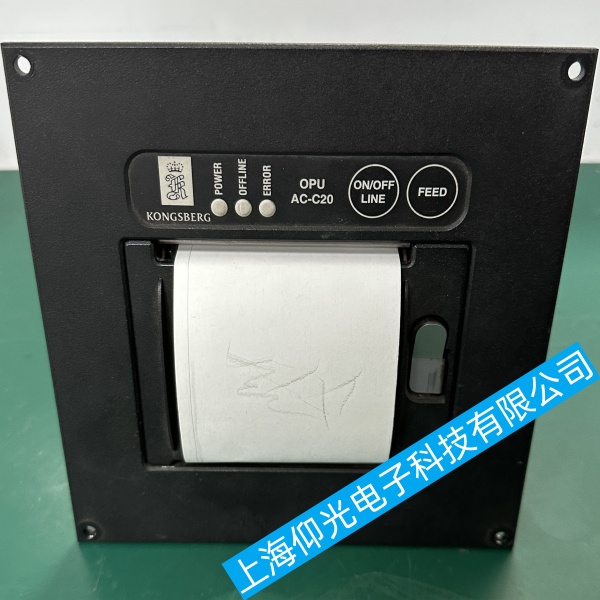

Kongsberg 康士伯车钟打印机 OPU AC-C20 指示灯全灭故障完整维修流程

Kongsberg 康士伯车钟打印机 OPU AC-C20 指示灯全灭故障完整维修流程
整机所有灯完全熄灭 =整机无供电，按「外到内、先安全后拆机」顺序排查，船舶机舱操作全程断电验电。
一、Kongsberg 康士伯车钟打印机 OPU AC-C20外部供电回路排查
1. 检查配电盘回路
找到 AC-C20 专属空开，确认未跳闸；若跳闸，合闸前先排查后端短路，不要反复强行合闸。
万用表测量回路电压：机型标准AC220V±10%，电压过低 / 缺相直接导致整机不启动。
2. 电源线与接线端子
断开空开，拆开 OPU 背部电源端子排：
   - 端子有无氧化、铜绿、松脱、烧黑；紧固所有接线螺丝
   - 电缆有无挤压破损、内部断线，更换备用电源线交叉测试
   - 船用插头锁扣是否到位，无虚接
3. 整机硬断电深度放电复位
断开配电空开 + 拔掉 OPU 电源插头，静置 3 分钟放空内部电容余电；再重新上电，排除电源保护锁死假故障。
4. 本体电源船型开关检查
AC-C20 机身侧面电源拨动开关，万用表通断档测量：按下 ON 应导通、OFF 断开；开关内部弹片氧化断路直接整机无灯，损坏直接更换同规格船用防水开关。
二、Kongsberg 康士伯车钟打印机 OPU AC-C20内部保险与电源板排查
操作前必须断开总电源，电容静置放电，防止高压触电
1. 机内输入保险管检测
拆开 OPU 下盖，电源板 AC 输入端可见玻璃保险管：
   - 目视熔丝断裂、管壁发黑 = 短路熔断
   - 规格多为T2A 250V 延时保险，必须同规格替换，严禁铜丝短接
   - 换新保险上电立刻再次熔断：后端存在短路（电源板、打印头短路、主板击穿），不可反复试机
2. 开关电源板检测
保险完好仍无指示灯：问题在内置 AC-DC 电源板
   - 目视电源板电容鼓包漏液、电路板发黑、元件炸损、焦糊味，电源板报废更换
   - 带电测量电源板输入 AC220V、输出 DC24V；无 DC 输出 = 电源板损坏
   - 临时替换同型号 AC-C20 电源板交叉验证，快速确认电源板故障
3. 主板供电短路排查
拔掉电源板到主控主板排线，单独上电电源板：
   - 电源板指示灯亮→主控主板 / 打印负载短路拉低电压，整机保护熄灯
   - 电源板依旧无任何灯→仅电源板单独损坏
三、Kongsberg 康士伯车钟打印机 OPU AC-C20负载短路常见诱因
1. 打印头线缆挤压破皮、对地短路；拔下打印头排线再上电测试
2. 机身进水、冷凝水汽腐蚀主板线路，电路板铜箔短路
3. 机舱高温老化排线绝缘层破损，正负电源线搭在一起
4. 通信总线 CAN 线短路拉低整机供电回路
四、Kongsberg 康士伯车钟打印机 OPU AC-C20分场景快速处置方案
场景 1：空开跳闸、保险熔断
1. 断开 OPU 所有外接线缆（电源、CAN、打印头）
2. 更换保险，单独只接电源上电
   - 灯亮：逐个插回线缆，插到哪路跳闸 / 烧保险即为该回路短路
   - 依旧烧保险：电源板内部短路，更换电源板
场景 2：外部电压正常、保险完好、开关导通，灯全灭
1. 更换同型号备用电源板测试
2. 电源板换新仍无灯：主控主板供电输入回路断路，主板维修 / 更换
场景 3：潮湿机舱不定期熄灯，断电静置后短时恢复
机身冷凝积水腐蚀端子、电源板漏电保护触发；清洁电路板、喷涂三防漆，改善通风除凝露。
五、Kongsberg 康士伯车钟打印机 OPU AC-C20维修预防要点
1. 每月紧固电源端子，清理铜绿氧化；
2. 机舱避免蒸汽直吹设备，防止内部凝露短路；
3. 备用 T2A 延时保险、原装电源板备件，缩短停机时间；
4. 不要混用非标电源线，避免压降导致无法启动；
5. 若无船舶电工资质，断电后联系康士伯船舶自动化服务商，避免扩大主板故障。
