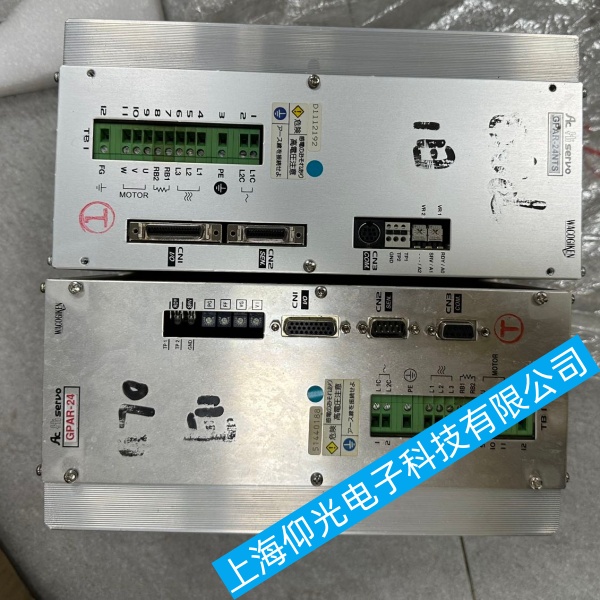

Nabtesco主机遥控系统GPAR-24NTS1自动停机故障处理案例

Nabtesco主机遥控系统GPAR-24NTS1自动停机故障处理案例
故障现象：遥控模式运行中途主机自动降速或直接停机；上层遥控报执行器故障、通讯丢失、伺服脱扣；分机械负载问题、供电不稳、485 通讯故障、伺服电机故障、编码器反馈异常、电路板本体损坏、机舱干扰6 大类，检修前提：主机停车，遥控切就地模式，断电作业。
一、 Nabtesco主机遥控系统GPAR-24NTS1机械负载故障
油门拉杆、执行器齿轮箱卡滞、油门连杆太紧、油门机构积碳卡阻，伺服电机输出扭矩超标，GPAR‑24‑NTS 内部过载保护触发，伺服自动脱扣，主机停机。
处理：断开伺服输出连杆，手动推拉油门机构；动作顺畅代表机械没问题；手感沉重，清理油门杠杆、更换齿轮箱润滑油脂，调整连杆间隙。
伺服电机内部齿轮磨损、轴承卡顿，运行时负载波动触发过载保护。
油门限位调整不当，运行时触碰极限位置，驱动器执行安全停机。
简易判定：脱开机械负载空载运行 GPAR‑24‑NTS，如果不再停机，故障就是机械负载问题。
二、 Nabtesco主机遥控系统GPAR-24NTS1供电异常
GPAR‑24‑NTS 额定 DC24V，机舱电压波动，瞬时低于 21V 或者瞬间压降，驱动器短时掉电复位，油门归零主机停机；控制柜端子排松动、针脚盐雾氧化、负极虚接、线路压降过大；启动时电压跌落最为典型。
电源线与变频器、大功率动力电缆并行，瞬时浪涌电压，造成伺服单元短时工作异常。
检查要点：
动态测量运行时 CN‑1 端子电压，动态电压不能低于 22V；
紧固接线端子；24V 负极禁止搭船体；更换线径不足电缆；电源增加抗干扰磁环。
三、 Nabtesco主机遥控系统GPAR-24NTS1 RS‑485 通讯故障
CN‑2 通讯插头针脚腐蚀退针，485‑A、‑B 线路接触不良；总线终端电阻 120Ω 缺失或者多装；屏蔽层两端接地船体杂波干扰；通讯断断续续，遥控系统长时间收不到伺服反馈信号，安全逻辑触发主机停机。
总线上其他 GPAR‑24‑NTS 站号冲突或者其中一台单元内部故障，拖垮整条 485 总线。
排查步骤：
清理 CN‑2 插头铜锈；通讯电缆和动力电缆分开布置，间距大于 30cm；
只保留本机 GPAR‑24‑NTS 单独接入总线测试；
确认波特率 9600，站号和上层遥控设置一致；
整条总线仅在遥控控制柜端单点接地，GPAR‑24‑NTS 端屏蔽悬空。
四、 Nabtesco主机遥控系统GPAR-24NTS1伺服电机和编码器反馈故障
伺服电机内置编码器信号线老化、线芯虚接；机舱振动造成 CN‑3 插头松动；驱动器接收不到油门位置反馈，判定位置异常自动复位，油门归零主机停机。
伺服电机线圈绝缘下降、局部匝间短路，运行时电流忽大忽小，驱动器过流保护停机；用兆欧表测量电机对地绝缘。
解决：紧固 CN‑3 插头；更换编码器电缆；电机绝缘不合格更换伺服电机；编码器损坏则更换编码器。
五、 Nabtesco主机遥控系统GPAR-24NTS1电路板本体故障
内部元器件损坏导致自动停机（空载运行也会不定时停机）
板载电解电容老化容量衰减，24V 转 5V/3.3V 电压波动；CPU 供电不稳，程序不定时重启，油门回到零位。
485 通讯芯片性能衰减，高速数据收发时出错；贴片稳压芯片性能不良；电路板受潮，元件出现间歇短路。
内部参数漂移：伺服增益参数、零位偏移参数异常，油门震荡触发保护停机。
内部故障查看 COM 指示灯：
COM 灯闪烁紊乱、时亮时灭：通讯芯片问题；
PWR 指示灯忽明忽暗：电源回路问题。
处理方案：
1）断电 3‑5 分钟，释放电路板残余电压；上电后重新核对零位参数；
2）板级维修：更换失效电解电容、485 芯片、稳压芯片；
3）备件替换法：换上完好 GPAR‑24‑NTS，设置站号，故障消失，确定原单元内部损坏。
六、 Nabtesco主机遥控系统GPAR-24NTS1机舱电磁干扰问题
机舱大功率变频器、海水泵启动产生高频谐波，窜入 24V 电源线以及通讯线，造成伺服单元工作异常，不定时停机。
处理：动力电缆和通讯电缆分开走线；伺服电机外壳可靠接地；控制柜做好接地；给 DC‑24V 电源输入端增加浪涌抑制二极管。
七、 Nabtesco主机遥控系统GPAR-24NTS1船上快速排查顺序
脱开油门连杆空载运行→动态测量 CN‑1‑24V 电压→检查 CN‑2 通讯插头及终端电阻→紧固 CN‑3 编码器插头→核对站号和伺服参数→断电重启；以上全部做完依旧故障，判定电路板本体损坏。
八、 Nabtesco主机遥控系统GPAR-24NTS1后期预防措施
每年拆开 CN‑1、CN‑2、CN‑3 插头用无水酒精清洁针脚，防止盐雾腐蚀；
控制柜加装除湿装置，避免电路板受潮；
油门连杆定期加注润滑脂，减小机械负载；
通讯电缆穿金属软管敷设，远离动力电缆；定期校验 DC‑24V 供电电压。
