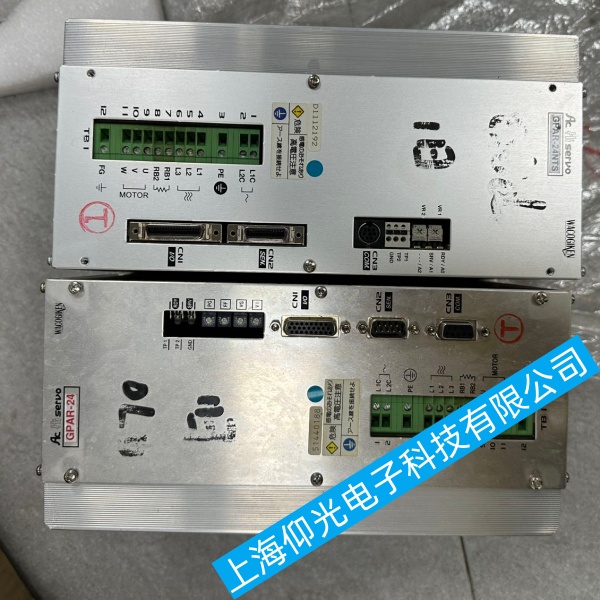

Nabtesco主机遥控系统GPAR-24NTS1上电无反应故障维修经验总结

Nabtesco主机遥控系统GPAR-24NTS1上电无反应故障维修经验总结
设备额定供电：DC24V（允许 22‑26VDC），CN‑1 端子为电源输入端；上电后电源灯完全不亮，分外部线路故障、外部负载短路、单元内部电源回路损坏三部分，船上检修前提：主机停车、遥控切就地模式，断电操作，防止误动作。
一、 Nabtesco主机遥控系统GPAR-24NTS1外部线路排查
测量控制柜送来的 DC24V 输入电压
万用表测量 CN‑1 电源端子：
测得 DC22‑26V：供电正常，问题在 GPAR‑24‑NTS 本体；
电压低于 21V 或 0V：检查遥控柜侧保险丝、端子排、线路；机舱振动造成端子松动、接线氧化、负极虚接最为普遍；清理端子铜锈，紧固接线端子。
注意区分正负极接反：正负极接反会直接烧毁板内防反接二极管，整机无任何反应。
断开外部负载隔离测试（关键步骤）
拔掉 CN‑2 通讯插头、伺服电机控制插头 CN‑3，只保留 CN‑1 电源单独上电。
拔掉外部接线后 PWR 灯亮起：说明伺服电机内部线圈短路或者通讯线路短路，拉低电源电压，触发板内过流保护；检修伺服执行器电机和外接电缆。
拔掉外设依旧完全无反应：故障在单元内部电路板。
检查 DC‑24V 电源线：线缆线径过小，长距离布线造成压降过大；电源线和动力电缆并行受到干扰，瞬时高压击穿板件。电源负极严禁和船体外壳短接。
二、拆开 Nabtesco主机遥控系统GPAR-24NTS1外壳目视 + 断电静态测量
断电后先对板上电容放电，防止残余电荷伤人，查看元器件状态：
目视检查：板载贴片保险丝、防反接二极管、电解电容、电源芯片；
贴片保险丝熔断（最常见）：保险丝发黑说明后级有短路，不能直接换保险丝就通电；只是单纯过流可以更换同规格慢断型贴片保险；
电解电容鼓包、漏液、电路板焊点脱焊；机舱高温潮湿、振动长期工作，电解电容老化失效，电源电路不起振，整机不通电；
板上二极管击穿短路、电源启动电阻开路。
万用表断电测量重点元器件：
输入端防反接二极管：正反阻值接近 0Ω＝击穿损坏；
贴片保险：无穷大为熔断；
后级 5V、3.3V 稳压芯片对地阻值，如果对地短路，就是稳压芯片损坏。
内部常见损坏元器件清单（GPAR‑24‑NTS 通病）
输入端贴片保险丝；
防反接肖特基二极管；
DC‑DC 降压芯片（将 24V 转 5V 和 3.3V 给主控 CPU、485 通讯芯片供电）；
板载电解电容老化容量衰减；
主控 CPU 击穿（机舱浪涌电压冲击导致）。
三、 Nabtesco主机遥控系统GPAR-24NTS1通电测量电压，判定故障位置
接上 DC24V 电源，测量电路板关键点电压：
输入端有 24V，但是没有 5V、3.3V 输出：DC‑DC 降压芯片损坏；
24V 输入正常，5V 电压忽高忽低：滤波电容失效；
保险完好、外部无短路，但是没有电压输出：电源启动电阻开路或电源芯片损坏。
四、 Nabtesco主机遥控系统GPAR-24NTS1两种处理方案
方案 1：板级维修（成本低）
依次更换损坏器件：保险丝、二极管、失效电容、DC‑DC 芯片；维修完成后空载通电确认 PWR 灯常亮，再插通讯插头和电机插头，之后设置设备站号投入使用。
注意：CPU 芯片损坏维修难度大，不建议船上现场维修。
方案 2：备件替换（船上应急首选）
拿完好 GPAR‑24‑NTS 整机替换；更换完成后修改对应站号，测试通讯与油门执行动作。旧单元带回陆地维修。
五、 Nabtesco主机遥控系统GPAR-24NTS1后期预防措施
CN‑1 电源插头每年拆开清洁，防止盐雾腐蚀造成虚接；
DC‑24V 电源增加防浪涌二极管或者磁环，避免机舱电压冲击损坏板件；
通讯电缆、电机控制线远离大功率变频器电缆；
控制柜加装除湿装置，降低电路板受潮损坏概率。
