Nabtesco主机遥控系统GPAR-24NTS1通讯异常故障维修全过程解析

Nabtesco主机遥控系统GPAR-24NTS1通讯异常故障维修全过程解析

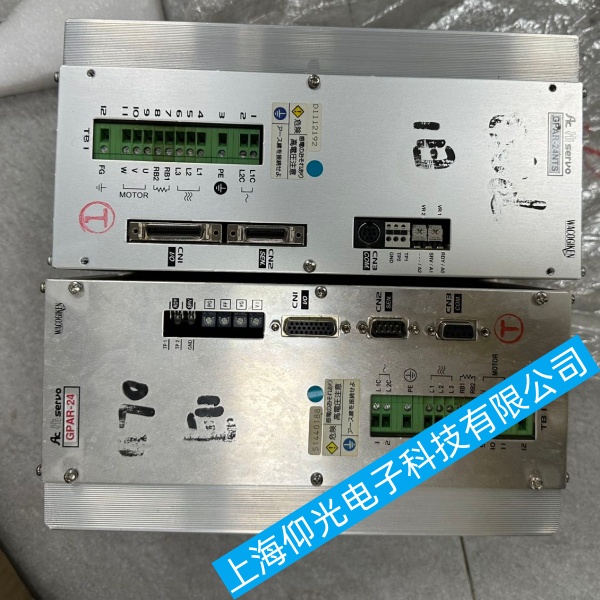

GPAR‑24‑NTS 和主机遥控系统采用RS‑485 总线通讯，遵循 Nabtesco 私有协议；故障分为外部硬件、供电、总线干扰、参数设置、伺服单元本体硬件损坏 5 类，严格按由外向内顺序排查，船上检修优先安全（检修时主机转到停车状态，解除遥控自动模式）。
一、检查 Nabtesco主机遥控系统GPAR-24NTS1通讯物理链路
拆卸 CN‑2 通讯插头，查看 485‑A、485‑B 针脚、屏蔽地线：针脚氧化、海水潮气腐蚀、针脚退针、压接松动是船上最常见诱因；清理针脚铜绿，必要时更换插头。
电缆检查：通讯线必须使用双绞屏蔽线；屏蔽层单点接地（只在遥控控制柜一端接地，GPAR‑24NTS 端屏蔽悬空）；如果两端接地，船体杂波会造成通讯断断续续。电缆外皮破损、和动力电缆并行走线会引入强干扰，需要分开敷设，间距最少 30cm。
电气测量：万用表直流档测量 A‑B 之间电压，正常空载压差 1.8‑2.4V；电压低于 1V，代表线路虚接或总线负载过大；总线末端确认终端电阻 120Ω 是否接入，整条总线只允许 1 处 120Ω 终端电阻，多装或者缺失都会通讯失败。
分段隔离测试：断开总线上其余 GPAR‑24‑NTS，只留这一台伺服单元和主机遥控单元单独接线，如果通讯恢复，就是其他伺服单元故障拖垮整条总线。
二、检查 Nabtesco主机遥控系统GPAR-24NTS1供电电压
测量 GPAR‑24‑NTS 工作电源：额定 DC‑24V，电压范围 DC22‑26V；船上电压低于 21V 时，通讯芯片工作不稳定，出现时通时断。
检查 DC‑24V 电源线：线径偏小、线路压降大、接地不良；还要查看电源负极和船体接地是否混接；电源回路保险丝是否虚接。
观察状态指示灯：PWR 电源灯常亮正常；COM 通讯灯：正常收发数据是快速规律闪烁；常灭代表 485 芯片不工作；常亮说明内部通讯芯片击穿损坏。
三、核对 Nabtesco主机遥控系统GPAR-24NTS1通讯参数
进入主机遥控系统内部菜单，核对下面参数：
通讯波特率：9600；数据位 8，停止位 1，校验 NONE；
GPAR‑24‑NTS 设备站号，和遥控系统组态里地址一致，船上多台伺服单元，站号绝对不能重复；站号重复会直接全部通讯掉线。
禁止修改伺服内部出厂参数；如果之前做过程序上传下载，确认没有误改总线超时参数，超时时间太短会频繁报通讯故障。
断电复位：GPAR‑24‑NTS 和上层遥控控制柜整机断电 3‑5 分钟，放净余电后重新上电，清除通讯缓存异常。
四、排查船上 Nabtesco主机遥控系统GPAR-24NTS1电磁干扰
伺服电机动力电缆、启动电磁阀电缆、大功率设备变频器的谐波干扰是海上高发问题；动力电缆与通讯电缆分开走线。
检查伺服电机接地：伺服电机外壳接地线可靠接船体；电机接地不良会反向干扰 485 总线。
机舱高频干扰严重时：在 GPAR‑24‑NTS 的 A‑B 端子并联 120Ω 终端电阻；给 DC‑24V 电源增加抗干扰磁环。
五、 Nabtesco主机遥控系统GPAR-24NTS1本体硬件故障
故障现象：线路、电压、参数全部无误，COM‑灯不闪烁，上层一直报通讯故障
GPAR‑24‑NTS 内部通讯驱动芯片（485 收发芯片）烧毁；电路板电解电容老化鼓包，导致通讯部分供电不稳。
解决方式：
维修：更换 RS‑485 收发芯片、失效电解电容；
备件替换法：用完好 GPAR‑24‑NTS 整机替换测试，换上新单元通讯恢复，确认原驱动单元内部故障；更换新伺服单元后，写入对应的站号参数即可投入使用。
六、 Nabtesco主机遥控系统GPAR-24NTS1后期预防措施
定期拆开 CN‑2 插头，用无水酒精擦拭针脚，防止海水湿气腐蚀；
通讯电缆全程穿金属软管，远离动力电缆；屏蔽线严格单点接地；
机舱潮湿环境，给 GPAR‑24‑NTS 控制柜做好除湿，防止电路板受潮；
每年校验 DC‑24V 输入电压，避免电压偏低造成通讯隐患。
