Nabtesco主机遥控系统GPAR-24NTS1指示灯不亮检修及预防措施

Nabtesco主机遥控系统GPAR-24NTS1指示灯不亮检修及预防措施

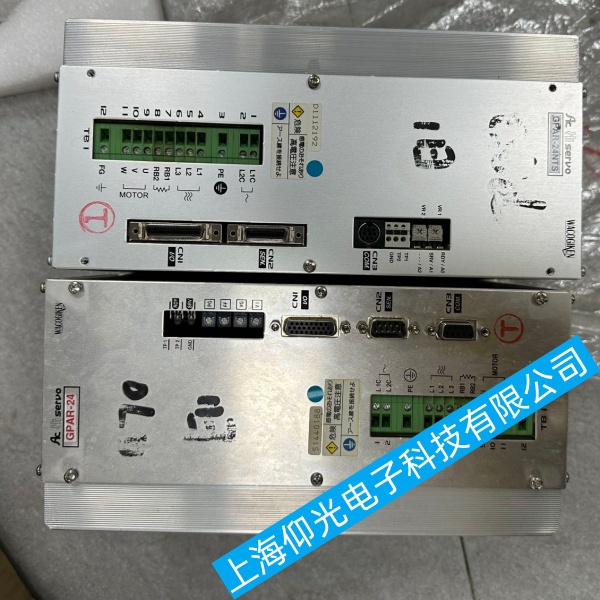

GPAR‑24‑NTS 额定供电DC24V（允许 21.6‑26.4V），指示灯完全不亮，遵循先外部供电→接线→外部保险→内部电路顺序排查，检修前断开 DC24V 电源，做好防静电防护。
一、Nabtesco主机遥控系统GPAR-24NTS1外部供电故障
测量电源输入端子，GPAR‑24NTS 额定直流 24V，允许范围 21.6‑26.4V。电压为 0V：检查机舱配电板对应回路断路器、回路保险丝、接线端子。船舶盐雾环境极易造成接线排氧化、螺丝松动，拆开接线端子打磨铜片、紧固接线；断路器脱扣就复位，保险丝熔断更换原厂同规格熔丝，禁止加大熔丝安培数。
断开伺服单元后面所有外部接线（执行器反馈线缆、主机遥控通信线），只保留 24V 供电单独上电；接上外部负载后指示灯熄灭＝后端线路短路，排查伺服电机、反馈线缆绝缘破损接地。
检查设备 PE 接地端子，接地虚接会触发内部电源保护导致整机不启动；把接地导线重新紧固到机舱可靠接地排。
二、Nabtesco主机遥控系统GPAR-24NTS1模块内部初级电路故障
拆开 GPAR‑24NTS 外壳，查看 PCB 板输入侧板载贴片保险丝：保险丝断路，优先更换同规格贴片保险；保险丝一上电就再次熔断，说明后级存在短路。
检测内部电源转换芯片、滤波电解电容：电容鼓包漏液是船上高频故障；电解电容失效后无法输出 5V 工作电压，面板 POWER‑LED 不点亮，更换耐压合适电容。
查看 LED 指示灯本身：贴片 LED 虚焊、灯珠烧坏；断电补焊灯珠引脚或者更换同款 LED。
三、Nabtesco主机遥控系统GPAR-24NTS1深层硬件损坏
电源管理芯片损坏：24V 输入正常，但是没有生成内部 5V、3.3V 工作电压，整个驱动单元不启动；更换电源 IC。
伺服驱动功率部分击穿：功率管击穿拉低电压，整机保护性断电；需要维修驱动板。
CPU 主控芯片损坏，整板不工作，指示灯无反应；只能返厂维修或者更换整套 GPAR‑24NTS 单元。
四、Nabtesco主机遥控系统GPAR-24NTS1快速判定方法
24V 输入端空载电压正常，接上模块后电压跌到 10V 以内：内部短路；
空载电压正常，接入模块电压稳定 24V，但指示灯不亮：板内电源芯片损坏；
更换备件 GPAR‑24NTS 后设备恢复正常，确定原模块损坏。
五、Nabtesco主机遥控系统GPAR-24NTS1后期预防
定期拆开接线端子清除盐雾腐蚀，接线端子涂抹导电防腐膏；
控制柜加装除湿装置，降低凝露问题，避免电路板腐蚀；
主机启动瞬间电网波动大，在 24V 电源输入端增加直流抗干扰滤波器。
Nabtesco主机遥控系统GPAR-24NTS1维修简易总结
测量输入 24VDC，处理松动氧化接线、更换熔断保险；
断开外部负载区分线路短路还是模块本体故障；
板内保险丝、电解电容、电源芯片损坏进行更换；
功率回路或者主控芯片故障时返厂维修；日常做好控制柜除湿防腐减少故障复发。
