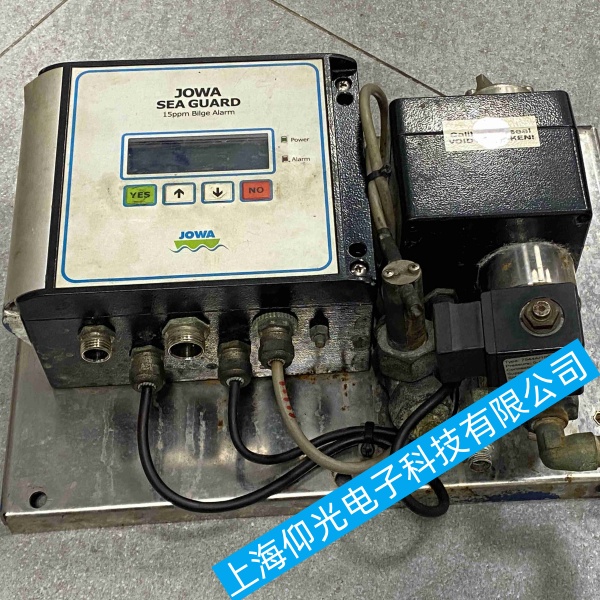

JOWA SEA‑GUARD 15PPM 舱底水报警器是船舶油水排放合规关键设备，机舱盐雾潮湿、油污侵蚀、供电不稳、线路老化、薄膜按键损坏，常会出现全部按键或者个别按键按下无响应、屏幕显示正常但操作无效，严重时无法进入校准模式、不能执行 TEST 自检，PSC 检查极易出现缺陷。本文由浅入深讲解故障排查步骤、维修方案和后期预防措施，方便船上轮机人员快速处理故障。
一、JOWA SEA GUARD 船用污水报警器 15 PPM故障产生主要原因
按键薄膜面板老化腐蚀（最高发）
机舱湿气、油雾、盐分渗入按键薄膜，导电银浆氧化断裂；长时间按压造成内部导电层破损，按键信号无法传输至主控板，全部按键失灵或局部按键失效。
面板排线插接件氧化松动
按键板和主板之间的扁平排线插头受盐雾腐蚀，插针生锈、端子虚接，按键信号中断；船舶振动造成排线轻微脱扣。
供电电压异常
外部 24V‑DC 电压偏低、波动过大（低于 22V），电源板输出 5V 电压不足，按键 MCU 工作异常，屏幕可以点亮，但按键指令识别失败；内部保险丝虚接或者轻微老化。
主控板故障
主板上按键处理芯片损坏、电路板受潮盐分堆积，单片机程序死机；主板焊点腐蚀，接收不到按键发出的信号。
设备程序死机
长期连续运行，系统程序临时卡顿，只需要断电重启即可恢复。
二、JOWA SEA GUARD 船用污水报警器 15 PPM分步排查处理
步骤 1：断电复位排除假性故障（优先操作）
切断报警器外部 24V 直流电源，断开配电箱开关，静置 8‑10 分钟，放空主板残留电量后重新上电。大约 40% 程序死机问题通过重启就可以解决。重启后按键依旧无效再进行下一步检修。
步骤 2：测量输入电源电压
使用万用表测量设备进线端子电压，正常电压范围 DC22‑28V。
电压低于 22V：检查配电板线路、接线端子、外部保险丝、线路有无破皮短路；把接线端子拆开清理锈迹紧固。
电压正常：排除外部供电问题，故障锁定设备内部。
步骤 3：检查按键排线与接插件（重点）
拆开报警器外壳，拔出按键面板与主板之间的排线：
查看排线有无油污、发黑、针脚腐蚀；用无水酒精擦拭排线金手指，吹干后重新插牢；
排线出现破损发黑，直接更换同款排线；
插头内部铜片氧化严重，打磨触点或者更换插头。
步骤 4：检修按键薄膜面板
拆开前面板：
若只是按键表面油污，棉签蘸无水酒精擦拭薄膜按键导电面，彻底吹干装机测试；
薄膜内部银层大面积氧化断裂、按键按下去没有弹力，维修方式：更换原厂按键薄膜；船上备件短缺时可把整套操作面板寄专业维修单位做更换维修。
步骤 5：检测内部电源板与主控板
测量电源板输出 5V 电压，5V 偏低或者波动，更换电源板；
电源板输出电压正常，按键排线完好依旧无反应，为主控板故障。主板受潮先用冷风吹风机低温吹干主板盐分，清理板上腐蚀焊点；清理无效则维修或更换主控板；主板损坏严禁强行使用，会造成 15PPM 检测失灵导致船舶被滞留罚款。
三、JOWA SEA GUARD 船用污水报警器 15 PPM配件更换选择建议
短期航行：优先更换按键薄膜面板，成本低、更换简单；
老旧设备（使用 8 年以上）：主板和电源板老化概率高，建议整套检修；
船上无法维修：联系船舶工控维修公司进行芯片级维修，对比采购全新原装设备费用更低。
四、JOWA SEA GUARD 船用污水报警器 15 PPM日常预防措施
每周值班检查：清理报警器外壳油污，用干布擦拭按键区域，不要用水直接冲洗面板；
每月开盖检查：对内部排线插头、主板用干燥压缩空气吹除盐分灰尘；机舱潮湿位置加装防潮硅胶；
配电端加装稳压装置，避免电压忽高忽低损坏内部元器件；
定期做 TEST 测试，确认按键、声光报警、15PPM 检测功能正常，顺利通过 PSC 检查；设备故障期间禁止舱底水排放，并在油类记录簿做好记录。
五、JOWA SEA GUARD 船用污水报警器 15 PPM维修总结
按键失灵故障里 70% 都是按键薄膜损坏和排线腐蚀问题，其次是供电不稳和主板故障。船上船员优先做断电重启、清理排线；硬件损坏后及时更换配件，保障 JOWA SEA‑GUARD 15PPM 污水报警器稳定运行，规避海事检查风险。
