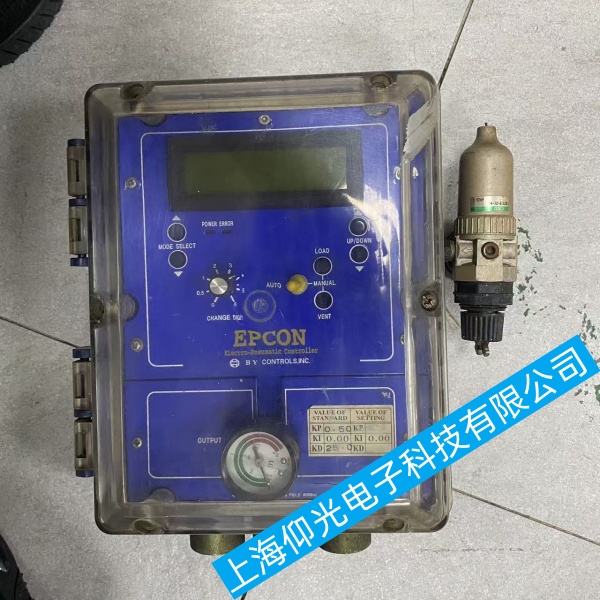

BY-CONTROLS品牌EPCON-1电气式气动控制器输出气压异常检修与故障总结

BY-CONTROLS品牌EPCON-1电气式气动控制器输出气压异常检修与故障总结
EPCON-1依靠内部充气电磁阀(Supply阀)、排气电磁阀(Vent阀)配合内置玉力传感器调节输出气压;故障分为气源问题、漏气、电磁阀故障、电气信号异常PID参数不合适、内部压力传感器损坏6大类，由外部到内部逐项排查。
一、BY-CONTROLS品牌EPCON-1电气式气动控制器前期基础检查
检查输入气源压力
标准供气压力:2.4±0.1bar(35PS1)，气源压力波动、过滤减压阀滤芯堵塞、压缩空气含油污杂质，会造成输出不稳。清理滤芯;供气压力不足调整上游调压阀;压缩空气油污严重加装精密过滤器。
管路漏气检测
用肥皂水检查控制器出气口、气管接头、执行器气室。
外部管路漏气:紧固接头或者更换破损软管;
控制器本体缓慢泄压:内部密封件老化或者排气阀关不严。
供电和输入4-20mA信号确认
供电可选220V AC或者24VDC，电压波动超出允许范围，会造成电磁阀驱动不稳；4-20mA测量信号失真也会造成输出气压偏差。万用表测量供电电压、变送器信
号;端子紧固，接线氧化就打磨端子;确认S9拨码开关位置正确。
手动模式测试区分故障位置
切换至MAN手动模式，按Load(升压)、Vent(泄压)按钮观察压力表变化:
手动模式下气压调节正常:故障在PID参数、4-20mA输入信号问题;
手动模式气压依旧异常:故障在内部气路、电磁阀、内置压力传感器。
二、BY-CONTROLS品牌EPCON-1电气式气动控制器分故障现象对应解决
现象1:输出气压偏高，泄压缓慢，无法降到设定值|
排气电磁阀Vent阀阀芯被油污杂质卡住，关闭不严，一直缓慢排气效果差;拆开电磁阀组件清洗阀芯和密封圈，油污严重直接更换原厂电磁阀;
内部气路腔体有油污堵塞，压力检测腔压力反馈不准;拆开控制器气路部分，用干
操洁净空气吹扫;
内置压力传感器零点漂移。执行控制器零点校准;校准无效更换内部压力传感元件
现象2:输出气压偏低，升压不足，达不到目标压力
充气电磁阀Supply阀阀芯卡滞，进气开度不足;清洗进气电磁阀，密封圈老化直
接更换；
执行器内部漏气，不要一味判定控制器故障;断开控制器出气口单独短接气源测试
执行器;
内部节流小孔堵塞;拆开清理细小节流孔，禁止扩孔。
现象3:输出气压来回波动、不停震荡(压力忽高忽低)
PID参数比例KP、微分KD数值设置过大;进入参数菜单降低KP和KD数值，减小控制灵敏度，消除频繁启停电磁阀现象；
输入4-20mA信号干扰波动;信号线屏蔽接地，远离动力电缆;
电磁阀动作延迟，阀芯磨损;更换电磁阀组件;
气路有间歇漏气，长时间持续微小泄漏。
现象4:完全无气压输出或气压恒定不变
电磁阀驱动电路板损坏，没有脉冲输出;观察电磁阀动作时有没有轻微振动，无振
动检修驱动板；
主板故障，没有发出充泄压脉冲信号;查看显示屏有无传感器报错(ER-SENSOR
出现报错就是内置压力传感器损坏，必须更换;
模式设置错误:远程/本地模式拨码错误，Auto-Man模式选择错误，切回正确模式。
三、BY-CONTROLS品牌EPCON-1电气式气动控制器后期校准和预防措施
故障修复完成后，先在手动模式校验输出压力，之后切换自动模式，核对SP设定值和 PV实际值;
长期使用注意:压缩空气做好除水除油;每10-12个月清洁内部电磁阀;环境潮湿场所做好控制柜防潮，防止电路板受潮;
更换配件只选用BY-CONTROLS原厂电磁阀、压力传感器，替换非原厂配件会造成
控制精度变差。
四、BY-CONTROLS品牌EPCON-1电气式气动控制器维修优先级总结
外部气源、漏气、接线问题(现场可快速处理);
手动模式测试判断电磁阀好坏
清理内部阀芯和节流孔;
调整 PID参数；
零点校准；
更换电磁阀、压力传感器、主板(最后选择)。
