BY-CONTROLS品牌EPCON-1电气式气动控制器频繁重启故障排查思路分享

BY-CONTROLS品牌EPCON-1电气式气动控制器频繁重启故障排查思路分享

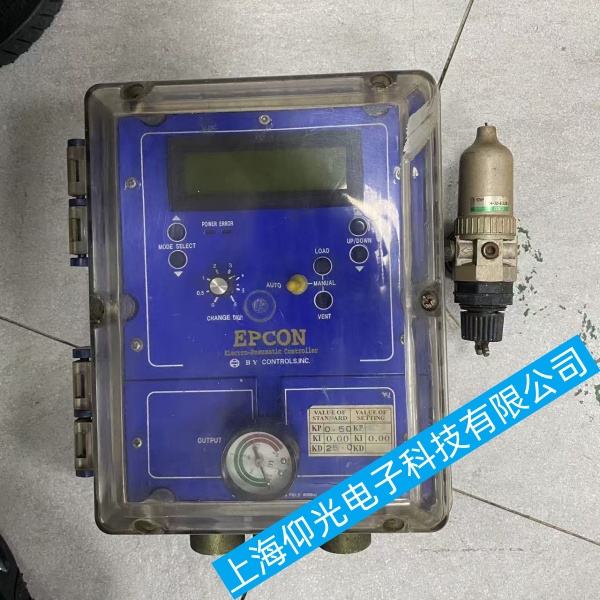

BY-CONTROLS EPCON-1电气气动控制器多用于化工、船舶、水处理压力、液位闭环控制，设备运行期间不定时反复重启，屏幕间断熄灭后重新启动，PID参数失效，阀门输出波动，直接造成管路压力失控。故障主要分为外部供电问题、电磁干扰、内部电源板元器件老化、负载侧异常、环境因素5大类，由外向内逐级排查可高效解决故障，下面结合现场维修经验给出整套检修方案及后期预防措施。
一、BY-CONTROLS品牌EPCON-1电气式气动控制器外部故障
供电异常(最高发)
设备可选220V-AC或24VDC供电，整机功耗最大10W。
故障现象:电网电压波动、端子虚接、接线端子氧化松动、电源线线径偏小;大功率设备启停产生尖峰电压，造成瞬间掉压，控制器看门狗触发复位重启。
处理:紧固接线端子;220V供电时增加电源滤波器;24VDC供电更换老化开关电源;单独给EPCON-1供电，不和变频器、电磁阀共用一路电源;用万用表监测输入电压，电压波动范围控制在±5%以内。
外部信号回路短路干扰
4-20mA输入信号线路破损、接地、和动力电缆并行走线;变送器内部漏电，电流异常波动，造成主控芯片异常复位。
处理:断开4-20mA输入信号单独上电，如果不再重启，就是外部线路问题;模拟量信号线单独穿屏蔽线管，屏蔽层单端接地;更换故障变送器。
压缩空气与环境问题
供气气压不稳、水汽过多、环境温度超过60°C、控制柜积灰严重、震动过大。处理:稳定供气压力控制在2.4±0.1bar;加装精密空气干燥过滤器;清理控制柜灰尘;避开高温区域安装。
接地不良
设备地线虚接或者没有接地，变频器、电机产生电磁干扰，CPU程序跑飞自动重启。
整改:单独接保护地线，地线电阻小于4Ω。
二、BY-CONTROLS品牌EPCON-1电气式气动控制器内部硬件故障
电源板电解电容老化(使用5-8年设备通病)
电源板上面的电解电容容量衰减、鼓包，输出电压纹波过大，电压瞬间跌落，控制
器不停重启。
解决:更换同规格耐压值的电解电容;电源板芯片虚焊，对电源芯片引脚补焊即可。
主控板问题
主控板滤波元件损坏、单片机外围电路元件老化;内部比例电磁阀线圈漏电，负载波动拉低内部电压，造成重启;
处理:手动模式测试电磁阀，电磁阀频繁动作就更换电磁阀组件;检查主板有无元牛烧蚀;主控板虚焊，对CPU引脚补焊修复;主控板损坏则更换整块主板。
内部接线端子松动
外壳震动造成板间排线松动，断电拔插排线擦干净金手指后重新插牢。
三、BY-CONTROLS品牌EPCON-1电气式气动控制器程序固件层面问题
固件版本老旧存在BUG，程序运行异常触发看门狗复位重启。
解决:联系BY-CONTROLS厂家升级最新版固件(V2.9版本为稳定版本)。
PID参数设置不合理(KP数值过大)，系统振荡，内部运算过载造成重启，适当降
低KP参数，减少积分作用KI值。
四、BY-CONTROLS品牌EPCON-1电气式气动控制器快速判定检修次序
断开4-20mA输入信号单独上电，观察是否重启，区分外部线路还是本体故障;
外接稳定的独立电源供电，排除供电问题；
拆开控制器外壳查看电容有没有鼓包；
最后检修主板、电磁阀或者升级固件。
五、BY-CONTROLS品牌EPCON-1电气式气动控制器后期预防措施
动力电缆与信号电缆分开走线;
控制柜定期除尘，压缩空气做好除水除油;
每3-4年更换电源板电解电容，提前规避故障;
控制柜内加装电源滤波器，降低电磁干扰。
