BY-CONTROLS品牌EPCON-1电气式气动控制器屏幕无显示故障原因及处理方案

BY-CONTROLS品牌EPCON-1电气式气动控制器屏幕无显示故障原因及处理方案

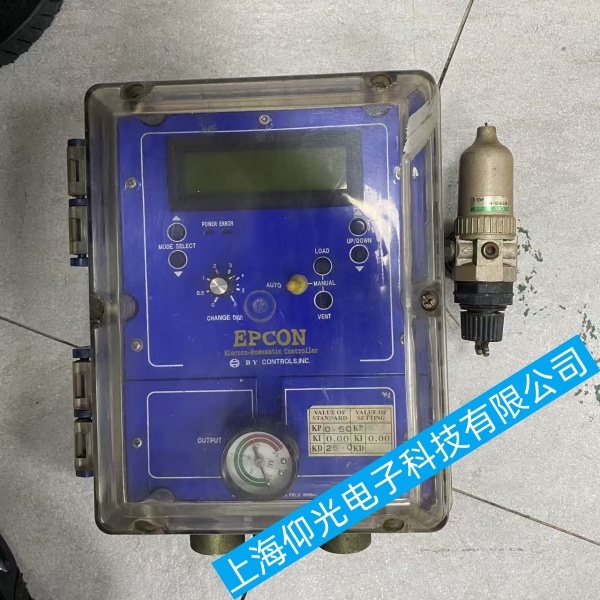

BY-CONTROLS EPCON-1为工业 PID电气-气动控制器，供电分为AC110-220V交流、DC24V直流两种模式，整机最大功率10W，广泛用于压力、液位、流量阀门调节控制。设备通电后屏幕完全黑屏、无背光、无文字显示是现场高频故障，大多由供电异常、接线接触不良、电源板元件老化、显示排线损坏、主控板故障导致。本文由外部到内部逐层给出检修方案、损坏元件判定以及后期预防措施，适合现场运维人员及工控维修工程师参考使用。
一、BY-CONTROLS品牌EPCON-1电气式气动控制器外部电源检查
EPCON-1供电可选AC110-220V 50-60Hz或者DC24V，整机最大功率10W;用万用表测量控制器电源端子电压，电压偏低、虚压、缺压都会直接黑屏。查看前端空开、保险端子:保险丝熔断、接线端子松动、线缆老化氧化;紧固接线，熔断就更换同规格保险。
确认内部拨码开关S9置于ON位置;S9关闭整机不会启动，屏幕完全不亮。
断电静置10-15分钟再送电，消除瞬时高压冲击造成控制器死机黑屏。
二、BY-CONTROLS品牌EPCON-1电气式气动控制器拆机检查
松开控制器后盖螺丝，拆开壳体;重点查看主板给显示面板的排线插头:船用现场振动、油污容易造成排线松脱、针脚氧化，拔下排线清理触点重新插紧。
查看主控电源板:观察滤波电容有没有鼓包漏液、电路板元件烧焦痕迹;电源板稳压芯片损坏，会出现外部电压正常，但内部无输出，屏幕黑屏。
区分故障部件:
电源板LED指示灯完全不亮:故障点为主电源板损坏;更换电源板或者更换损坏的稳压IC、电容即可修复。主板指示灯正常点亮，只是屏幕黑屏:问题分两种:LCD液晶面板本身损坏;或者面板背光参数丢失(内部参数LCDConstant数值变成150会黑屏)，重新修改参数恢复;修改无效则更换显示面板。
三、BY-CONTROLS品牌EPCON-1电气式气动控制器外部干扰与环境问题排查
信号线和动力电缆分开走线;变频器、大功率接触器产生干扰，会导致控制器上电黑屏;信号线屏蔽层单端接地。压缩空气进气压力保持2.4-0.1bar;进气压力异常虽不会直接黑屏，但长时间气动部件故障连带主板负载异常，间接损坏电路板。控制柜内部油污、潮湿、粉尘堆积会造成电路板漏电黑屏，清理电路板灰尘。
四、BY-CONTROLS品牌EPCON-1电气式气动控制器最终硬件判定
外部电压正常，排线紧固，S9开关开启依旧黑屏:主控电源板损坏;
主板通电指示灯正常、按键有反馈只是屏幕看不见:液晶屏损坏或参数错乱;
主板芯片烧毁:只能更换整套控制器或者寄修主板。
五、BY-CONTROLS 品牌EPCON-1电气式气动控制器日常预防措施
控制柜内部做好防尘防潮;定期紧固接线端子，防止振动松动;
动力线缆和4-20mA信号线分开敷设;接地电阻控制在422以内;
前端加装电源浪涌保护器，避免电网冲击损坏电源板。
