FURUNO 触摸屏MU-270W开机无任何指示灯故障分析与维修方案

FURUNO 触摸屏MU-270W开机无任何指示灯故障分析与维修方案

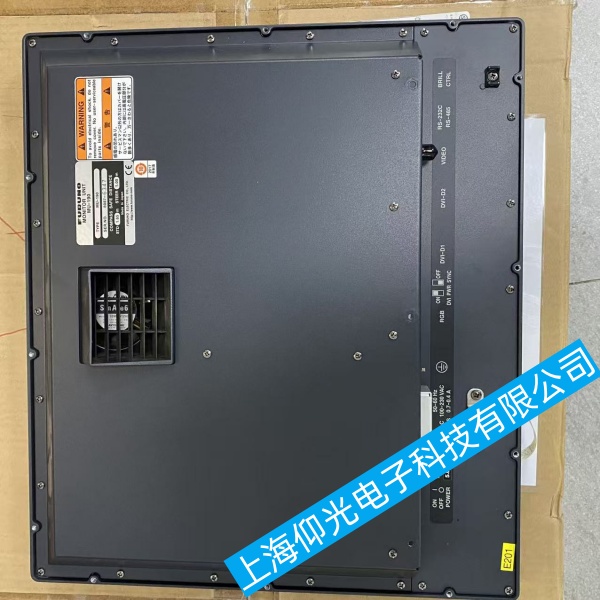

MU-270W 为船用 12/24VDC 直流供电触摸屏显示器，整机完全无灯、无反应 =直流供电回路 / 内置电源板完全失效，按由外到内顺序排查，先外部再拆机，安全优先。
一、FURUNO 触摸屏MU-270W外部线路排查
船舶配电侧检查
确认对应分路空气开关未跳闸、熔丝完好；船舶 12V/24V 直流电压必须达标：12V 系统 11.5–14.5V，24V 系统 22–28V，低于 10V 设备完全不启动、无指示灯。
测配电端正负极有无反接，反接会直接烧毁内部输入保险，整机无任何灯光。
设备尾部接线端子检查
断电后拆开后盖接线排，查看电源端子 + 24V、GND 有无氧化、铜绿、松动、断线；船用潮湿环境极易端子腐蚀断路。
重新紧固接线，打磨氧化触点；测量线缆两端通断，线缆内部断线直接更换船用屏蔽直流电缆。
整机静电释放测试
断开所有接线，静置 5 分钟，长按机身电源触摸键 30 秒释放主板残余静电；再接电重试，潮湿船舶静电堆积会锁死电源回路。
电源开关 / 触摸开机面板排查
MU-270W 为触摸感应开机，若感应模块供电断线，整机指示灯不亮：
短接电源输入端子直接送电，跳过船控开关；若指示灯亮起，故障在船台遥控开关 / 控制线断路。
二、FURUNO 触摸屏MU-270W拆机内部静态检测
前置安全规范
整机断电后静置 10 分钟，用绝缘螺丝刀短接电源板大滤波电容两脚放电，防止触电；佩戴防静电手环，避免击穿主板芯片。
输入保险（最常见故障点）
电源板入口有玻璃管直流保险，规格：5A 32V 船用延时保险。
万用表通断档测保险两端：无穷大为熔断；管壁发黑、炸碎 = 后端存在短路，不能直接换保险上电，必须排查短路元件。
仅熔丝细丝断开、无发黑：更换同规格延时保险临时测试。
直流防反接保护元件
保险后串联防反接大功率二极管、TVS 稳压管：
二极管档测量，正反均导通 = 击穿短路，会连带烧保险；开路则整机无供电，指示灯不亮。
电源板电解电容目视检查
查看板上低压滤波电容，顶部鼓包、漏液、底部电解液发黑直接更换；电容失容会导致电源板不起振，完全无输出、无指示灯。
输入滤波回路通断测量
断电测 DC 输入正负极对地有无短路：蜂鸣档持续响说明后级 MOS 管、主控芯片击穿，严禁通电，否则二次炸件。
三、FURUNO 触摸屏MU-270W上电电压分段检测
电源板输入直流电压
端子处测是否有 12/24V，无电压回到外部线路排查；有电压进入下一步。
辅助启动电压（指示灯供电来源）
电源板次级应有5V 待机电压，此路专门给电源指示灯、触摸开机模块供电。
测不到 5V：故障在电源板 PWM 控制芯片、启动电阻、高频变压器初级绕组断路。
有 5V 但灯不亮：指示灯 LED 本体或限流电阻开路，触摸开机模块排线松脱。
主输出电压（主板背光、主控供电）
待机 5V 正常后，触摸开机触发，应输出 12V 背光电压；无输出代表主开关回路损坏。
四、FURUNO 触摸屏MU-270W分场景故障定位与修复方案
场景 1：保险完好、外部电压正常，完全无 5V 待机
故障点：电源板启动电阻开路、PWM 电源芯片损坏、初级绕组断线。
修复：更换对应启动电阻、同型号电源 IC，补焊变压器虚焊引脚。
场景 2：保险一上电就熔断（发黑炸管）
故障点：反接二极管击穿、TVS 稳压管短路、电源 MOS 管击穿、后级主控板短路。
修复：全部短路元件更换，排查排线有无破皮正负极短路，禁止直接换保险强行上电。
场景 3：保险完好，有 24V 输入，但无 5V 待机
故障点：电源板大滤波电容容量衰减、整流二极管开路。
修复：更换全新电解电容、次级整流二极管。
场景 4：偶尔通电有灯、震动后全无
故障点：接线端子虚焊、电源板大功率元件引脚冷焊、排线卡扣松动。
修复：全部电源回路焊点重新补焊，紧固内部排线连接器。
五、FURUNO 触摸屏MU-270W维修后预防措施
设备加装直流防反接、过压保护模块，避免电瓶反接、充电高压烧毁电源板；
定期清理尾部接线端子，喷涂防氧化导电膏，杜绝海水湿气腐蚀断路；
机舱潮湿位置加装防水罩，减少凝露导致电容漏电、元件短路；
更换保险必须使用船用延时直流保险，禁止用普通快熔保险替代。
六、FURUNO 触摸屏MU-270W无法自行修复判定
满足以下条件联系古野原厂 / 专业船电维修：
电源板主控 PWM 芯片、变压器绕组内部断路；
主板主控芯片击穿短路；
触摸开机面板模组整体损坏。
