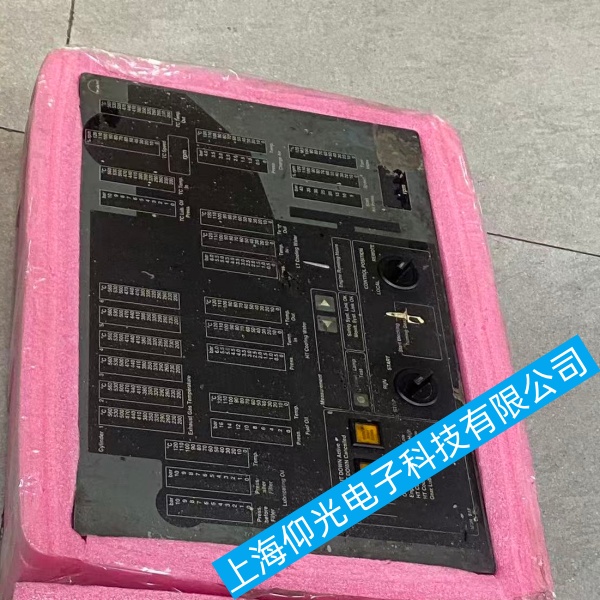

MAN B&W 主机本地仪表盘操作面板电源告警灯常亮故障维修与预防性维护

MAN B&W 主机本地仪表盘操作面板电源告警灯常亮故障维修与预防性维护
适用机型：ME/MC 系列本地仪表盘、BM1/MPC 本地操作面板，告警含义：面板供电欠压、失电、电源模块故障、接地异常、备用电源切换失败，全程遵循先外后内、先简后繁，船上作业严格断电挂牌。
一、MAN B&W 主机本地仪表盘操作面板安全前置操作
通知驾驶台、集控室主机处于检修状态，锁闭主机启动联锁；
断开面板供电空开、备用 DC24V 电源，电容静置放电 5 分钟；
佩戴防静电手环，避免静电击穿控制板芯片。
二、MAN B&W 主机本地仪表盘操作面板外部供电排查
1. 源头供电与保护
检查机舱配电盘对应面板空开有无半跳、发热，复位后立刻再亮告警说明后端短路；
测量输入电压：AC220V 供电型测相线零线，标准 200–240V；DC24V 直流型测进线，22–26V 为正常，低于 20V 直接触发电源告警；
检查进线保险、端子保险：熔丝发黑 / 断路更换同规格，严禁加大保险容量；
船舶盐雾高发：拆开接线端子，清理铜绿腐蚀，重新紧固压线，虚接会压降拉低触发告警。
2. 主 / 备用电源切换回路
MAN 本地面板双路供电（主船电 + 应急 24V），切换继电器故障会持续报电源故障：
分别断开主、备电源单独上电，判断哪一路失压；
检查切换继电器线圈、触点有无烧蚀粘连，触点氧化导致供电不稳；
测量两路输入压差，压差超过 3V 会持续触发电源告警逻辑。
3. 接地 PE 线路检查
面板外壳、电源模块 PE 接地端子松动、断线、接地电阻过大，电源芯片进入保护，告警常亮：
紧固接地螺栓，打磨锈蚀接触面；
万用表测对地导通，接地不良需重新敷设接地支线。
三、MAN B&W 主机本地仪表盘操作面板内部电源模块检测
外部电压正常仍告警，拆面板外壳检查内部 DC-DC 电源板：
目视外观：电源板电解电容鼓包、漏液、电路板发黑、贴片元件烧损，直接更换电源模块；
输出电压测量（上电短时测量，注意防触电）
标准输出：5V、±12V，允许 ±5% 波动；
5V 输出低于 4.5V、12V 低于 11V，电源模块带载能力失效；
负载短路测试：拔下主板、显示板、按键板排线，单独上电，告警熄灭说明后端板卡短路；逐块插回定位短路板卡（常见按键板、显示排线破皮短路）；
内部贴片保险熔断：先排查后级短路，不可直接换保险，否则再次烧板。
四、MAN B&W 主机本地仪表盘操作面板控制逻辑与软件误告警排除
系统复位：断电 10 分钟后重新上电，消除瞬时电压波动造成的锁存告警；
读取故障代码：面板显示屏调取历史故障，查看 Power Supply Fault 记录；
参数重置：若频繁电压波动误报，进入面板校准菜单，微调电源告警阈值（需 MAN 授权参数权限）；
通讯干扰：面板与 MPC 主板通讯线屏蔽层断裂，信号误判电源故障，重新固定屏蔽接地。
五、MAN B&W 主机本地仪表盘操作面板硬件本体故障处理
电源模块损坏：更换同型号原厂电源转换板，核对输入输出电压功率；
主板电源检测采样电阻、稳压二极管烧毁：芯片级维修更换元件；
告警指示灯回路短路：灯珠引脚粘连，拆除指示灯短线即可临时消除告警，返航更换面板按键板。
六、MAN B&W 主机本地仪表盘操作面板短期应急处理（航行途中）
清理所有接线端子，紧固保险、接地；
单独使用一路稳定电源，断开故障备用电源回路；
拔下非必要外设排线减轻电源负载；
持续监测面板输入电压，记录波动时间段，到港彻底检修。
七、MAN B&W 主机本地仪表盘操作面板长期预防措施
每航次清洁面板内部积尘、盐雾，使用无水酒精擦拭端子与板卡；
机舱高温区域加装散热风扇，避免电源电容加速老化；
定期测量主备电源电压、接地电阻，提前更换老化接线；
配电盘加装稳压装置，杜绝启动空压机、舵机时电压骤降。
