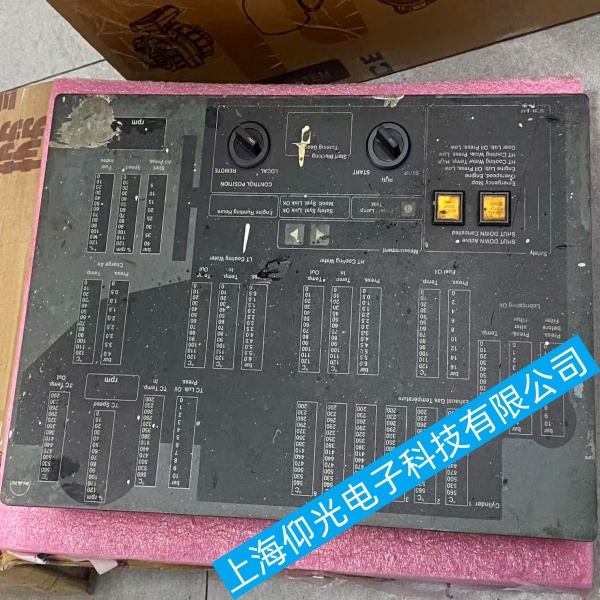

MAN B&W 主机本地仪表盘操作面板不定时重启故障快速定位与修复技巧

MAN B&W 主机本地仪表盘操作面板不定时重启故障快速定位与修复技巧
机舱震动、盐雾、电压波动、电磁干扰、内部硬件老化是该故障四大根源，按从外到内、先电后硬件、最后软件干扰顺序排查，现场可快速定位。
一、MAN B&W 主机本地仪表盘操作面板外部供电故障（占故障 70%，优先排查）
面板标准供电 DC24V，允许范围 21.6–26.4V，电压瞬间跌落 / 纹波过大直接触发整机复位。
实时电压监测
万用表持续测面板接线端子电压，主机起机、换向、风机 / 空压机启动瞬间看是否低于 22V；机舱发电机调压不稳、其他大功率设备抢电会瞬时掉压重启。
线路与端子检查
拆开 24V 端子排，清理铜绿、氧化、油污，重新压接冷压端子，机舱震动极易导致虚接；
电源线有无挤压破皮、局部短路，主线缆更换带屏蔽船用电缆；
检查供电回路空开、中间继电器触点烧蚀，触点接触电阻大会瞬间断电重启，直接更换继电器。
电源滤波抗干扰改造
机舱变频器、启动电机产生浪涌，加装DC24V 浪涌抑制器 + 电源磁环；供电前端独立隔离电源模块，禁止与启动阀、风机共用一路 24V。
临时验证方法
外接独立稳压 24V 直流电源单独给面板供电，若不再重启，判定机舱供电回路问题。
二、MAN B&W 主机本地仪表盘操作面板接地与电磁干扰（无规律随机重启典型诱因）
屏蔽地线整改
面板外壳、通信屏蔽网线两端可靠接机舱保护地；地线截面≥2.5mm²，杜绝虚接、悬空地；接地不良会引入共模干扰，芯片逻辑错乱自动复位。
通信线缆隔离
面板至 CCU/MPC 通信线（Profinet/RS485）远离启动电缆、动力电缆，交叉处 90° 走线；破损屏蔽线全部更换双层屏蔽网线。
干扰源隔离
本地仪表盘靠近启动空气电磁阀、伺服电机时，增加金属屏蔽隔板；启停主机时同步重启，基本判定动力线缆干扰。
三、MAN B&W 主机本地仪表盘操作面板内部硬件故障
1. 内置电源板 / 滤波电容老化（最常见内部故障）
开盖观察电源板、主板电解电容，顶部鼓包、漏液、橡胶凸起直接更换同耐压、同容量船规电容；
电容老化后输出纹波超标，轻微震动就掉电复位；更换后整机做三防漆补涂，防止盐雾加速老化。
2. 板卡虚焊、接插件氧化
电源排线、LVDS 屏线、通信排线拔下，酒精擦拭金手指，烘干后重新插紧；机舱长期震动导致针脚间歇断开；
主板电源芯片、晶振引脚目视有无裂纹，恒温焊台补焊所有发热芯片引脚。
3. 散热与温漂重启
清理面板内部散热孔盐尘油污，机舱高温叠加积灰，芯片过热保护自动重启；
环境温度长期超 50℃，加装小型散热风扇，保证通风。
4. 内部凝露短路
面板密封圈老化进水汽，断电后低温烘干 4–8 小时，更换防水密封圈，整机喷涂三防绝缘漆。
四、MAN B&W 主机本地仪表盘操作面板通信 / 软件逻辑故障
总线短路冲击复位
逐个断开外接通信线，单独只接电源测试；某一路传感器 / 总线短路，瞬时拉低总线电压导致面板重启，排查各缸 MPC、温度压力传感器线路有无破皮搭壳。
程序固件异常
查看系统日志，有无大量通信报错、校验失败记录；
联系 MAN 服务商刷新匹配原厂固件，旧版本固件存在随机复位 BUG；
执行面板硬件复位：断电 5 分钟放电，拨码开关重置参数，恢复出厂组态后重新下载主机参数。
外部传感器异常扰动
缸压、排气温度探头绝缘破损，信号窜入强电干扰面板 MCU，逐个拔传感器插头隔离验证。
五、MAN B&W 主机本地仪表盘操作面板分步骤现场快速处置（应急抢修顺序）
测端子 24V 动态电压，排查空开、继电器、接线端子；
加装浪涌磁环、重做屏蔽接地；
独立稳压电源单独供电，区分外部 / 内部故障；
断电开盖清理排线、补焊、更换鼓包电容；
断开外部通信 / 传感器，隔离干扰线路；
烘干凝露、重做三防、刷新固件。
六、MAN B&W 主机本地仪表盘操作面板长期预防措施
每季度紧固所有接线端子，清理面板散热孔；
每年开盖检查电容状态，定期补涂三防漆；
控制面板供电单独分路，不和动力阀、风机共用电源；
通信线缆全程屏蔽、规范接地，远离动力电缆；
机舱高温区域仪表盘加装隔热、通风装置。
