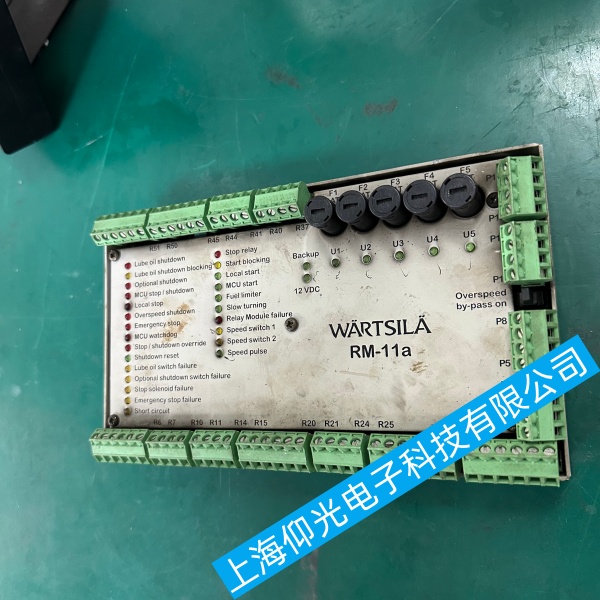

瓦锡兰 RM-11a 船用柴油机安全继电器控制模块黄灯常亮故障全过程维修实录

瓦锡兰 RM-11a 船用柴油机安全继电器控制模块黄灯常亮故障全过程维修实录
RM-11a 黄灯（FAULT / 故障黄灯）常亮代表安全回路锁死、双通道信号不一致、反馈回路异常或模块内部自检失败，柴油机无法解锁启动，全程断电测线，严格遵循由外到内排查。
一、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块指示灯定义
黄灯 =故障锁定 / 安全回路断开告警，常亮代表模块检测到双通道安全回路异常、反馈回路断路、急停 / 安保触发未复位、供电不稳或内部自检失败；绿灯为电源正常，黄灯常亮时柴油机无法合闸启动、安保回路锁死。
二、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块分步排查
1. 基础供电检查（优先）
断电拔下模块端子，测量 A1/A2 额定 DC24V，船用标准允许波动 22–26V；电压低于 21V / 高于 28V 会直接黄灯锁定。
查安保箱 24V 保险、端子排松动、线路腐蚀氧化，机舱潮湿易出现线芯虚接压降。
处理：紧固所有端子，更换氧化线束，稳压电源检修，电压恢复后断电重启模块。
2. 全船安保输入回路排查（最常见诱因）
RM-11a 双通道常闭安保回路（S11-S12、S21-S22）串联所有停机安保：机舱急停、机旁急停、超速保护、高温 / 低油压停机、转向齿轮联锁、EPO 紧急切断。
逐个复位所有急停按钮，确认全部机械触点完全回弹到位；
万用表通断档分别测两路安保回路：两路必须同时导通，任意一路断路黄灯常亮；
常见问题：急停内部触点烧蚀、线缆破皮对地、传感器常闭触点断开、转向齿轮未脱开；
临时测试：短接 S11/S12、S21/S22，若黄灯熄灭 = 外部安保线路故障；黄灯依旧 = 模块 / 反馈回路问题。
3. 复位与接触器反馈回路故障（高频）
RM-11a 带接触器触点反馈监控，缺失反馈会持续告警锁灯：
检查复位端子 S33/S34：手动复位按钮常开触点是否完好、接线脱落；部分机型为自动复位，需确认短接跳线未丢失；
查看主安保接触器辅助常闭反馈触点，触点烧蚀、断线会造成反馈丢失，黄灯常亮；
操作步骤：排除安保断路后，持续按压复位按钮 3–5 秒完成解锁，断电 5 分钟再上电复位。
4. 线路干扰与机舱环境故障
机舱振动、高温、油气腐蚀会引发隐性故障：
检查模块端子有无进水、凝露、铜绿腐蚀，用无水酒精擦拭端子，烘干后再上电；
安保信号线与动力电缆并行走线产生电磁干扰，可单独分开布线、两端加屏蔽接地；
检查线路对地 / 相间轻微短路，绝缘破损漏电流会触发模块故障锁定。
5. 模块内部自检故障（外部线路全部正常后）
外部回路全部短接测试黄灯仍常亮，判定模块本体损坏：
内部双通道检测电路、输出继电器线圈、主板元器件烧毁；
现象：上电直接黄灯、复位无反应、两路通道指示灯无变化；
处理：无维修价值，直接更换同型号 RM-11a 备件，更换后核对接线端子定义再试机。
三、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块快速复位操作
断开模块 DC24V 电源 5 分钟，释放内部锁存逻辑；
确认所有急停、安保保护全部复位闭合；
恢复供电，长按机旁复位按钮 4 秒；
正常状态：黄灯熄灭，电源绿灯常亮，双通道指示灯点亮，柴油机允许启动。
四、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块日常预防措施
每周检查安保端子紧固度，机舱每月清洁一次模块端子凝露油污；
急停开关每季度测试回弹与通断，避免触点长期氧化；
24V 直流电源加装稳压滤波，杜绝启停大电压波动；
安保信号线独立穿管，远离启动马达、排气高温区域；
备用 1 块 RM-11a 模块船上存放，出现本体故障可快速更换。
五、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块故障速判总结
短接两路安保回路黄灯灭：外部安保 / 急停线路断路；
短接后黄灯仍亮、复位无作用：反馈回路断线 / 接触器触点损坏；
全部外部回路短接依旧黄灯常亮：RM-11a 模块内部损坏，直接更换。
