瓦锡兰 RM-11a 船用柴油机安全继电器控制模块停机红灯常亮故障根源排查及修复

瓦锡兰 RM-11a 船用柴油机安全继电器控制模块停机红灯常亮故障根源排查及修复

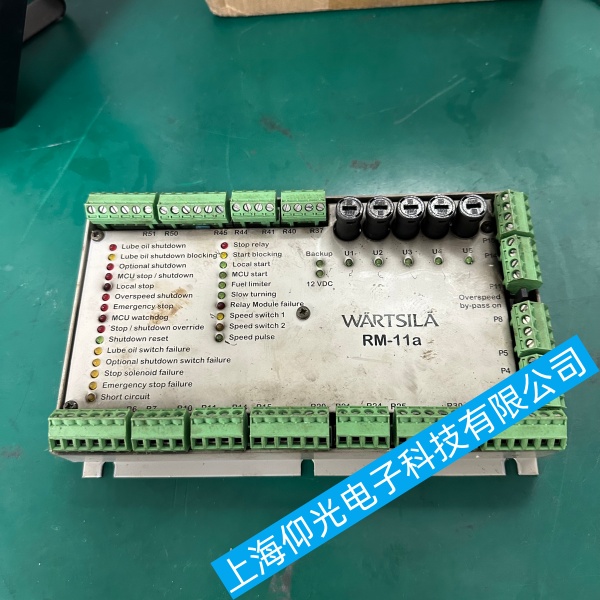

RM-11a 是瓦锡兰柴油机安保回路核心锁止继电器，红灯常亮 = 安全回路持续断开、模块进入停机锁死状态，分外部回路故障、复位回路故障、反馈回路故障、模块本体损坏四类，按从简到繁排查。
一、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块前期安全前提
1.停机、断开机舱控制箱总空开，挂牌上锁；
2.万用表调 DC24V 档，船用 RM-11a 标准供电 DC24V；
3.全程双人监护，禁止短接超速、滑油低压、应急停车硬保护触点试车。
二、第一步：瓦锡兰 RM-11a 船用柴油机安全继电器控制模块基础电源与目视检查
1.电源测量
测模块供电端子电压，标准 22～26VDC；
电压＜20V：查控制回路保险、端子松动、电缆氧化、机舱电瓶欠压；
无电压：保险熔断，排查回路短路、对地破皮；
2.外观检查
端子烧黑、进水凝露、线路破皮搭地、插头针脚锈蚀直接处理；机舱高温高湿易造成端子漏电，红灯持续点亮。
3.确认所有停车按钮复位
机旁应急停车、集控室急停、驾驶台应急停车全部拉出解锁；任意一只未复位直接锁死红灯常亮。
三、第二步：瓦锡兰 RM-11a 船用柴油机安全继电器控制模块安全输入保护回路排查
RM-11a 双通道安保输入，任意一路断开红灯常亮：
1.回路包含：滑油低压开关、冷却水高温、超速保护、排气高温、曲轴箱油雾、各位置应急停车按钮；
2.分段通断测试：
断开模块侧输入线，短接两根安全输入端子；红灯熄灭 = 外部保护回路断路；红灯依旧常亮 = 模块 / 反馈 / 复位故障；
分段逐个甩开保护开关，短接两端，找到断开的故障开关：
① 压力 / 温度开关触点烧蚀、卡滞常开；
② 传感器电缆断裂、中间端子排松动；
③ 油雾探头、超速探头断线触发永久停机；
3.典型现象：滑油压力开关内部氧化断开，RM-11a 红灯常亮，复位无反应。
四、第三步：瓦锡兰 RM-11a 船用柴油机安全继电器控制模块复位回路故障排查
RM-11a 分手动复位，无自动复位功能，复位端子接线异常会锁死红灯：
1.找到模块复位 S 端子，测量复位按钮常态通断：
常态常闭，按下断开、松开闭合；
按钮断线、触点氧化、线路对地短路→模块无法接收复位信号，红灯不灭；
2.操作验证：全部保护回路恢复闭合后，持续按住机旁复位按钮，观察红灯是否熄灭；
按住复位红灯灭，松开又亮：复位按钮接触不良或接线虚接；
按住复位红灯不变：进入下一步反馈回路检查。
五、第四步：瓦锡兰 RM-11a 船用柴油机安全继电器控制模块停机电磁阀反馈回路检测
RM-11a 强制监测断油停机电磁阀辅助反馈触点，电磁阀未复位、反馈触点断开直接锁红灯：
1.停机电磁阀复位检查：
断电后手动顶开电磁阀阀芯，确认弹簧回弹到位；阀芯卡滞、气源积水导致无法复位；
2.测量电磁阀辅助反馈触点：常态应导通；
触点烧蚀、线路断线→反馈回路开路，模块判定 “停机未解除”；
3.临时测试：短接模块反馈输入端子，若红灯熄灭，直接更换停机电磁阀或修复反馈线。
六、第五步：瓦锡兰 RM-11a 船用柴油机安全继电器控制模块本体损坏判定
完成以上步骤，短接输入、复位、反馈端子后红灯依旧常亮，判定 RM-11a 内部故障：
1.内部故障类型：
内部继电器触点粘连、驱动芯片烧毁、电路板受潮腐蚀、锁止逻辑损坏；
2.测试区分：更换同型号备用 RM-11a 直接替换，红灯恢复正常即本体损坏；
3.维修建议：船舶无备件直接更换，损坏模块送专业船电维修芯片级检修。
七、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块标准复位操作流程
1.修复全部断路保护开关、复位所有急停按钮；
2.确认停机电磁阀完全回弹，反馈触点导通；
3.持续按下机旁安保复位按钮 2～3 秒；
4.RM-11a 红灯熄灭、运行绿灯点亮，安保回路恢复，允许启动柴油机。
八、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块日常预防措施
1.每月清洁 RM-11a 端子，机舱加装防潮护套，避免凝露漏电；
2.定期校验滑油、水温、油雾保护开关，防止触点氧化断路；
3.每季度检查停机电磁阀弹簧与辅助反馈触点，加注防锈润滑；
4.控制箱加装 24V 稳压模块，避免电瓶电压波动造成模块误锁；
5.备用 1 块 RM-11a 模块随船存放，缩短故障停机抢修时间。
