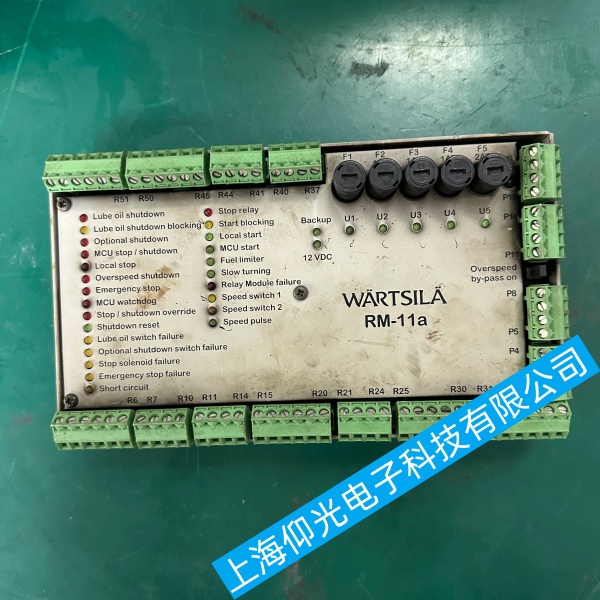

瓦锡兰 RM-11a 船用柴油机安全继电器控制模块指示灯不亮故障分步检修方案

瓦锡兰 RM-11a 船用柴油机安全继电器控制模块指示灯不亮故障分步检修方案
模块供电为DC24V，所有灯全灭 90% 为供电回路故障，剩余为底座、内部电源板、端子腐蚀损坏，全程断电作业，机舱潮湿先做防潮处理。
一、第一步：瓦锡兰 RM-11a 船用柴油机安全继电器控制模块外部供电回路检测
1.断开机舱控制箱总电源，找到 RM-11a 供电端子 A1 (+)、A2 (-)，松开接线检查线头是否氧化、虚接、断线、端子排烧黑。
2.合上总电源，万用表直流档测 A1/A2 输入电压：标准 22～26V DC。
无电压：向前查 24V 直流电源、分路熔断器、机舱安全开关、急停总回路，更换熔断保险丝，紧固电源端子。
电压低于 20V：电源模块过载、线路压降过大，更换粗截面控制线，排查同支路短路负载。
3.检查供电回路隔离二极管、防浪涌端子有无击穿短路，机舱震动易导致二极管引脚脱焊。
二、第二步：瓦锡兰 RM-11a 船用柴油机安全继电器控制模块底座与插接端子故障排查
1.拔出 RM-11a 模块，检查底座铜弹片：海水潮气易生锈、积碳、弹片塌陷，导致供电断路。
轻微氧化：无水酒精擦拭弹片，压缩空气吹干，涂抹导电膏。
弹片变形 / 烧蚀：直接更换整套底座。
2.检查模块背部插针是否弯折、腐蚀、断针，针脚腐蚀会切断电源输入。
3.重新插紧模块，确认卡扣完全锁死，机舱振动松动会瞬时断电、指示灯全灭。
三、第三步：瓦锡兰 RM-11a 船用柴油机安全继电器控制模块外部安全回路锁止误判
RM-11a 急停、超速、高温安全回路断路不会完全熄灭电源灯，仅运行灯熄灭；若全部灯不亮，仅作排除项：
1.短接所有急停按钮、主机安保压力开关、温度保护触点，模拟回路闭合。
2.检查反馈回路接触器辅助触点是否烧断，无反馈不会切断模块主电源，可快速区分。
四、第四步：瓦锡兰 RM-11a 船用柴油机安全继电器控制模块内部硬件损坏
外部 24V 电压稳定、底座完好，上电完全无指示灯，判定模块内部故障：
1.开盖检查内部电源板保险电阻、贴片保险丝：机舱电压浪涌极易熔断保险。
保险熔断：更换同规格贴片保险，顺带检查后端有无短路电容。
2.测内部 DC-DC 转换芯片输入输出，无 5V 主板供电则电源板烧毁。
3.指示灯 LED 批量烧毁极少，多伴随电源板损坏，无法单独换灯修复。
4.内部电路板腐蚀、电容鼓包漏液、线路铜箔断裂，直接更换全新 RM-11a 模块。
五、现场快速区分瓦锡兰 RM-11a 船用柴油机安全继电器控制模块故障判断技巧
1.底座单独接入 24V，空载插一块完好同型号 RM-11a，灯亮 = 原模块损坏；依旧不亮 = 底座 / 前端供电故障。
2.直接跨线 24V 接到模块 A1/A2 端子，跳过底座接线：灯亮 = 底座端子故障；不亮 = 模块本体损坏。
六、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块预防措施
1.控制箱加装防潮加热板，减少冷凝水腐蚀端子与电路板。
2.每季度紧固模块底座端子，机舱主机震动易造成接线松脱。
3.24V 供电前端加装 DC 浪涌吸收器，避免主机启停电压冲击烧毁模块内部保险。
4.备用舱存放同型号 RM-11a 备件，减少停机检修时间。
