瓦锡兰 RM-11a 船用柴油机安全继电器控制模块指示灯闪烁故障根治方案

瓦锡兰 RM-11a 船用柴油机安全继电器控制模块指示灯闪烁故障根治方案

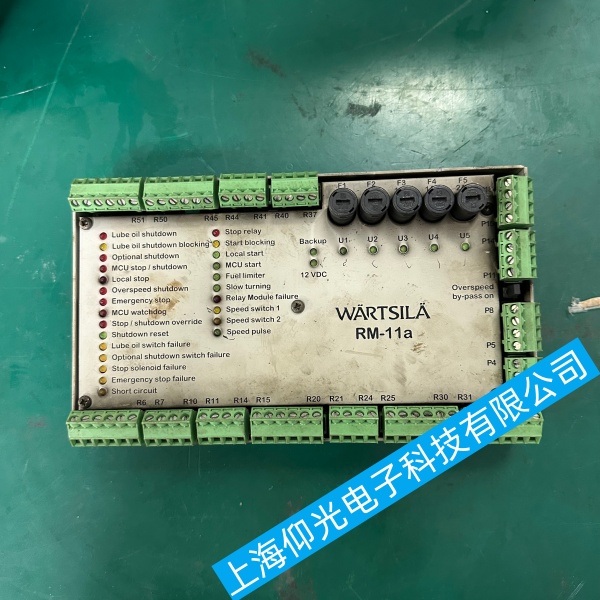

RM-11a 是瓦锡兰柴油机硬线安保停机继电器模块，面板黄色故障灯、电源灯、通道指示灯单独 / 交替闪烁，分为外部线路故障（90%）、供电异常、双通道同步失效、内部硬件损坏四类，按由简到难顺序检修，全程断电测量，防止误停机。
一、区分瓦锡兰 RM-11a 船用柴油机安全继电器控制模块闪烁类型，锁定故障范围
1.电源 PWR 灯单独闪烁：24VDC 供电不稳、压降、虚接
2.单路通道黄灯（油压 / 超速 / 急停）频闪：对应安保回路断路、开关触点氧化
3.两路通道灯交替闪烁：双通道输入不同步、反馈回路粘连
4.红色总故障 FAIL 灯规律频闪（计数闪次）：模块内部自锁、继电器损坏、24V 输出短路
二、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块基础供电排查
1.断开模块 A1/A2 供电端子，万用表测机舱 24V 直流：标准 22–26V，低于 20V 会持续闪灯
2.检查前端保险、分线排端子：螺丝松动、铜排氧化、线路破皮接地，拧紧所有端子，清洁氧化触点
3.排查同回路大功率负载（停机电磁阀、安保继电器）启停拉低电压，加装独立滤波二极管
4.处理船用振动导致线束断线：更换老化多股控制线，固定线束防机舱震动拉扯
解决：电压恢复 24V 稳定后，断电 5 分钟重新上电，多数供电类闪烁直接消除。
三、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块外部安保回路闪烁排查
RM-11a 接入 4 路硬线停机信号：滑油低压、超速、急停、备用停机开关，任意一路断路即对应指示灯闪烁
1.急停回路闪烁
检查机旁、集控室急停按钮是否未完全复位，按钮内部触点腐蚀；短接回路两端，灯停止闪烁即按钮损坏，更换急停开关。
2.滑油压力停机回路闪烁
压力开关膜片卡滞、接线端子进水腐蚀；手动短接开关端子，若灯熄灭，更换压力传感器并做防水密封。
3.超速保护回路闪烁
转速探头信号线断路、屏蔽层接地失效，电磁干扰导致信号断续；重新压接屏蔽地线，更换破损屏蔽电缆。
4.停机电磁阀回路闪烁
电磁阀线圈开路、线路对地短路；测量线圈电阻，短路时模块 24V 输出保护，故障灯持续频闪，隔离短路线路。
复位操作：全部外部故障排除后，按下机旁硬线复位按钮，模块解除自锁。
四、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块双通道交替闪烁
两路安保输入时序差超过 1s 触发交替闪灯，属于安全逻辑自锁：
1.全部安全门 / 停机开关先全部断开，再同步闭合，保证双通道同步导通
2.检查两路反馈继电器触点是否粘连、单边接触不良，打磨触点或更换辅助继电器
3.线路长度不一致导致信号延迟，统一更换等长屏蔽控制线
快速修复：无需更换模块，完整断开两路输入再同步闭合，断电重启即可消除闪烁。
五、船用环境诱发瓦锡兰 RM-11a 船用柴油机安全继电器控制模块指示灯闪烁故障
1.凝露进水：模块端子排积水腐蚀，拆下模块，无水酒精擦拭端子，热风低温吹干，加装防水防尘护套
2.高温超 80℃：柴油机本体散热差，模块紧贴高温管壁移位安装，加装隔热垫；高温会造成内部稳压电路波动闪灯
3.电磁干扰：动力电缆与安保信号线同线槽走线，分开布线，信号线全程单端接地屏蔽
六、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块内部硬件损坏判定
外部线路、供电全部正常，复位后依旧频闪，判定模块本体故障：
1.频闪固定次数（3 次 / 循环）：内部 K1/K2 安全继电器触点烧蚀粘连，无法释放，不可现场维修，更换整机 RM-11a
2.24V 输出短路保护频闪：模块内部驱动管击穿，测量输出端对地导通，直接换新模块
3.上电所有灯同时乱闪：主板电源稳压芯片损坏，电路板受潮腐蚀，只能整机更换
七、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块标准完整操作步骤
1.柴油机停机、切断 RM-11a 模块 24V 总电源，挂检修警示牌
2.记录每路指示灯闪烁规律，区分电源 / 单通道 / 交替 / 总故障频闪
3.测量输入 24V 电压，处理虚接、保险、压降问题
4.逐路短接安保停机开关，定位故障回路，修复传感器 / 按钮 / 线路
5.同步复位双通道安全输入，按压机旁硬复位按钮
6.清洁模块端子，处理凝露、高温、布线干扰问题
7.恢复接线，通电测试；若故障依旧，判定模块内部损坏，更换备件
八、瓦锡兰 RM-11a 船用柴油机安全继电器控制模块日常预防措施，避免反复闪灯
1.每航次检查模块端子紧固，清洁机舱凝露，定期给接线端子涂防锈导电膏
2.安保信号线独立走线，远离高压动力电缆，屏蔽层统一机舱单点接地
3.高温区域模块加装隔热支架，禁止紧贴排气管、缸头外壁
4.备用 RM-11a 模块提前通电测试，船上备件常备，缩短停机维修时间
5.定期校验滑油压力、超速开关，避免触点氧化断续触发闪灯报警
