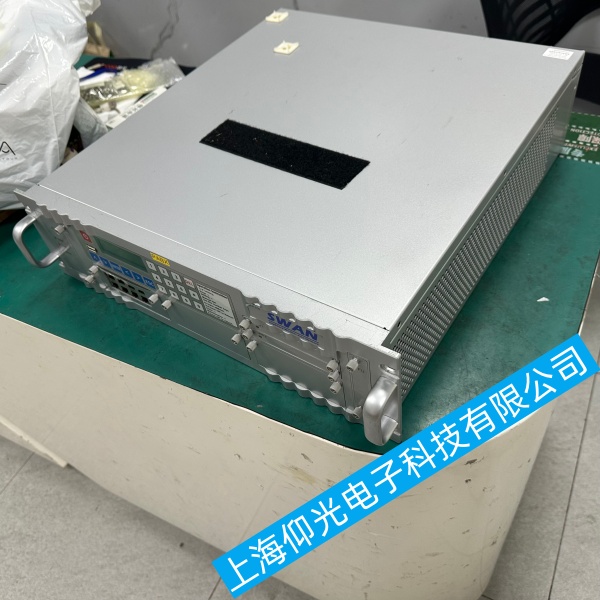

SWAN MVT200 船载综合通信主机少数分机频繁掉线故障原因分析及修复方案

SWAN MVT200 船载综合通信主机少数分机频繁掉线故障原因分析及修复方案
故障特征：大部分分机工作正常，仅个别分机间歇掉线、自动重连，主机整机无告警。
一、SWAN MVT200 船载综合通信主机线路侧
1. 检查故障分机回路电缆：重点查舱室穿舱、拐角、接头盒，有无挤压破皮、进水氧化、接线端子松动、虚接。测量回路直流电阻，对比正常分机回路，阻值明显偏大即为线路问题。
2. 对调故障分机与正常分机的接线端口：
- 故障随分机转移→分机终端本身故障；
- 故障留在原主机端口→主机该端口电路故障。
3. 电缆屏蔽层接地检查：单端接地，禁止两端同时接地，避免船舶大电机、变频器带来共模干扰造成间歇断连。
二、SWAN MVT200 船载综合通信主机分机终端排查
1. 查看故障分机供电电压，船用 24V 回路，电压波动过大、压降大就会反复注册掉线。
2. 清洁分机接线端子，处理锈蚀；更换分机测试，替换后恢复，判定分机硬件损坏。
3. 核对分机 ID、注册码、协议参数，和主机数据库保持一致，ID 冲突会随机掉线。
三、SWAN MVT200 船载综合通信主机端口与系统设置
1. 进入 MVT200 维护界面，查看故障分机端口日志，看注册超时、链路断开报错记录。
2. 禁用该端口，清除分机配置，重新新建注册；适当调大端口心跳超时参数，适配船舶电缆长距离损耗。
3. 主机对应端口模块检查：观察端口指示灯，若灯位闪烁异常，可更换端口模块。
4. 整机重启仅作临时验证，少数分机掉线一般不是主机整机故障。
四、SWAN MVT200 船载综合通信主机船舶电磁干扰
故障分机电缆与动力电缆近距离并行是常见诱因。
- 分开走线，增加间距；接头盒做好防水密封；必要时增加磁环抑制脉冲干扰。
五、SWAN MVT200 船载综合通信主机故障快速定位流程
1、端口互换测试，区分：线路 / 分机终端 / 主机端口故障；
2、测量回路电阻、终端供电电压；
3、核查分机注册参数，重建注册；
4、排查电缆屏蔽接地、动力线缆干扰；
5、硬件确认损坏则更换分机或端口模块。
若多台分机同时掉线，才考虑主机电源、背板、整机固件问题；仅少数分机，优先查外线与终端。
