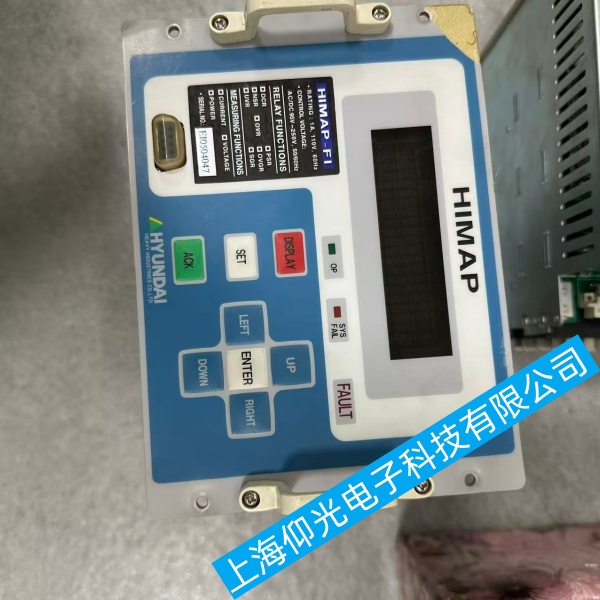

HIMAP-F1 现代船舶主机控制器无实际故障但报警灯常亮故障分析与处置方案

HIMAP-F1 现代船舶主机控制器无实际故障但报警灯常亮故障分析与处置方案
以下是针对 HIMAP-F1 主机控制器报警灯（FAULT灯）常亮但无实际故障 的系统排查与解决方法。
一、先确认：HIMAP-F1 现代船舶主机控制器是否存在未清除历史报警
1、调取报警日志，排查残留未消故障
1.面板按 ALARM/FAULT 键，翻查历史故障记录；
2.常见残留触发点：短时电压波动、传感器瞬时断线、应急按钮误触、通讯瞬间中断、停机检修屏蔽未取消；
3.即使当前参数全部正常，未复位历史报警会持续点亮 ALM 灯。
2、面板本地复位操作
1.确认机舱所有设备、传感器、应急停止按钮全部恢复正常；
2.短按 RESET 复位键，保持 2~3 秒；
3.若带密码，输入机组维护密码执行系统复位；
4.复位后观察报警灯，熄灭则为历史报警残留。
3、整机断电深度放电复位（复位无效时使用）
1.主机转停车模式，切断 HIMAP-F1 控制器24V 直流供电；
2.断电静置 5~10 分钟，释放主板缓存残留故障信号；
3.重新送电，等待系统自检完成，报警灯正常熄灭。
二、HIMAP-F1 现代船舶主机控制器排查 I/O 回路隐性虚接、瞬时误信号
1.传感器线路检查
水温、油压、转速、排气温度探头接线端子氧化、松动、线缆轻微破皮受潮，会产生瞬时跳变信号，报警锁存后灯常亮；逐路紧固端子，清洁氧化触点，机舱潮湿位置加装防水护套。
2.应急停机回路检查
ES 应急停止按钮、机舱本地停机、集控室停机触点轻微漏电、回路线间耦合干扰，控制器识别为持续报警；万用表测量停机回路是否存在微导通，更换老化按钮触点。
3.屏蔽点位核查
检修时屏蔽过传感器 / 报警通道，未取消屏蔽会永久亮故障灯；进入菜单 DIAG→MASK/SHIELD，清除全部临时屏蔽通道。
三、HIMAP-F1 现代船舶主机控制器电源与硬件干扰排查
1.24V 供电电压检测
控制器标准供电 DC22~26V；电压低于 20V、电压纹波过大、供电线缆过长压降大，主板逻辑误判故障报警；更换独立稳压电源，加粗供电电缆。
2.通讯总线干扰
CAN 总线与动力电缆同槽敷设、总线终端电阻丢失，主机与辅控 / 集控室通讯断续，锁存通讯故障报警；检查总线两端 120Ω 终端电阻，分开强弱电走线，加装磁环抗干扰。
3.主板硬件轻微故障
断电开盖目视：主板电解电容鼓包、端子排受潮腐蚀、IO 输入光耦漏电；单路输入通道漏电会持续触发报警，需更换对应 IO 板或维修主板。
四、HIMAP-F1 现代船舶主机控制器软件参数与程序问题处理
1.参数阈值漂移
油温、油压、水温报警阈值被误修改，正常运行参数刚好卡在报警临界点，轻微波动即锁存报警；进入参数菜单核对原厂设定值，恢复出厂标准阈值。
2.程序版本 BUG
老版本 HIMAP-F1 固件存在报警锁存不自动清除缺陷；联系现代重工上传最新机组固件，刷新程序后复位。
3.系统恢复出厂（最后手段）
备份主机全部调速、保护、报警参数后，执行工厂复位，重新下载参数，清除所有缓存故障标记。
五、HIMAP-F1 现代船舶主机控制器快速自检顺序
1.查看报警日志，确认是否有历史未消故障；
2.面板 RESET 复位，无效则整机断电 5 分钟重启；
3.检查所有停机按钮、传感器接线紧固无受潮；
4.取消所有临时屏蔽通道；
5.测量 24V 供电电压与 CAN 总线终端电阻；
6.核对报警保护阈值是否偏离原厂；
7.刷新固件或恢复参数出厂设置；
8.仍常亮：控制器 IO 主板硬件故障，送修更换。
六、HIMAP-F1 现代船舶主机控制器预防措施
1.每次检修完成必须执行整机复位，取消传感器屏蔽；
2.机舱控制柜加装除湿装置，定期清洁端子氧化层；
3.强弱电电缆分开布线，通讯总线加装磁环；
4.每半年核对一遍报警保护参数，避免误修改。
