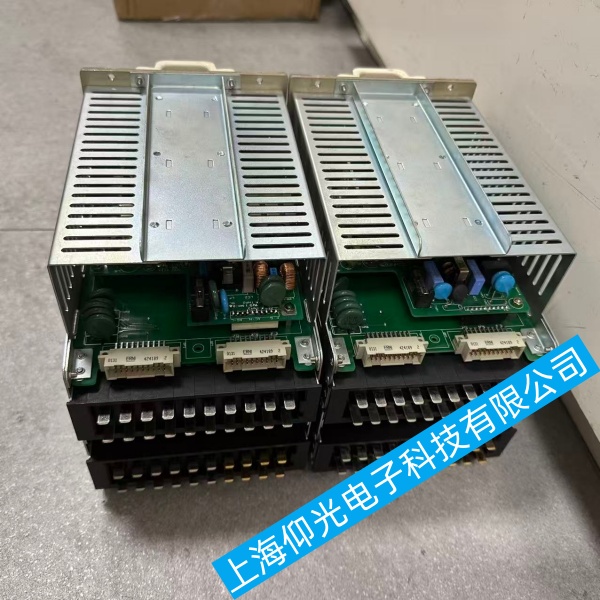

HIMAP-F1 现代船舶主机控制器操作无响应后自动重启故障溯源与处理

HIMAP-F1 现代船舶主机控制器操作无响应后自动重启故障溯源与处理
故障核心逻辑：面板按键 / 触屏卡死→系统看门狗超时复位自动重启，按先外部、后电源、再软件、最后主板硬件顺序排查，船舶机舱优先考虑供电波动、高温、油污腐蚀、总线短路四类诱因。
一、HIMAP-F1 现代船舶主机控制器现场应急处置
1.切换主机至机旁手动控制，断开 HIMAP-F1 对外 IO、通讯总线，保障主机运行安全。
2.整机断电 3 分钟（彻底放电消除静电 / 缓存死锁），清理面板油污、水汽后重新上电。
3.记录故障日志：调取控制器复位记录、报警代码、重启触发条件（操作油门 / 转速、高温、多设备通讯时）。
二、HIMAP-F1 现代船舶主机控制器外部环境与接线排查
1. 供电系统（80% 间歇性重启根源）
测量 DC24V 输入电压：正常 22.5~26V，机舱启停辅机时电压跌落＜21V 会触发看门狗重启。
检查端子排：电源线、接地端子氧化松动；加装电源滤波端子，避免机舱电机浪涌干扰。
拆机目视内部电源板：滤波电容鼓包、漏液、保险丝微烧，直接更换同规格电容 / 保险。
测试：更换独立稳压 DC24V 电源单独供电，不再重启则原供电回路故障。
2. 散热与机舱温度
HIMAP-F1 额定工作温度 0~45℃，机舱长期超 50℃会 CPU 过热死机复位。
清理机身通风槽油污灰尘，柜门预留通风；禁止线缆遮挡散热口，加装小型轴流风扇辅助散热。
机身凝露、油污渗入内部：断电干燥 24 小时，清洁主板接口防短路。
3. 通讯与 IO 总线短路干扰
断开 CAN 总线、RS485、主机 IO 输出端子，单独上电测试：
断开后不再重启：外部传感器、执行器线路短路 / 绝缘破损拉低系统电压。
检查总线屏蔽层接地单点接地，多点接地形成环流会频繁触发死机复位。
面板按键 / 触摸屏排线：插头氧化、针脚弯曲，拔插清洁金手指；单键卡滞持续触发信号占用 CPU，系统卡死重启。
三、HIMAP-F1 现代船舶主机控制器软件与程序故障排查
1.系统日志读取：通过调试软件查看WATCHDOG 复位、内存溢出、通讯中断报错，判定软件死锁。
2.内存缓存清理：进入维护菜单执行系统缓存重置，清除长期运行内存泄漏问题。
3.程序校验：核对主机控制程序 CRC 校验码，掉电损坏程序会导致界面卡死、指令无响应；导入备份完整程序重新下装。
4.固件升级：老旧固件存在已知看门狗 BUG，升级现代原厂匹配 HIMAP-F1 固件版本，升级前备份参数。
5.触摸屏校准：触屏偏移、触摸识别紊乱造成操作假无响应，执行屏幕四点校准。
6.恢复出厂（谨慎操作）：导出全部主机调速、安保参数后恢复出厂，重新导入配置，排除参数冲突死锁。
四、HIMAP-F1 现代船舶主机控制器内部硬件深度检修
1.主板核心部件检测
内存颗粒：接触不良、老化，拔插清洁金手指，故障直接更换内存板；
Flash 存储：程序存储芯片损坏，读写卡死触发复位，更换存储芯片重烧程序；
看门狗复位电路：复位滤波电容漏电、电阻变值，持续拉低复位引脚，整机反复重启。
2.面板驱动板检修
按键矩阵、触摸驱动芯片短路，持续发送无效指令占用系统资源，单独更换面板驱动小板。
3.整机最小系统测试
拔掉所有外接 IO、通讯、显示排线，仅保留电源与 CPU 主板上电；单独主板稳定不重启，故障在外围接口回路。
五、HIMAP-F1 现代船舶主机控制器分场景快速判定与根治方案
1.操作面板瞬间卡死、几秒自动重启 → 按键 / 触屏排线短路、IO 回路短路，清理端子隔离外部线路
2.长时间运行 1~2 小时后无响应重启 → 散热不良、电源电容老化、内存泄漏，清灰换电容升级固件
3.机舱辅机启动瞬间重启 → 供电浪涌电压跌落，加装 DC 滤波稳压电源、强化接地
4.上电几秒反复循环重启，完全无法操作 → 主板复位电路故障、Flash 程序损坏，硬件维修重写固件
六、HIMAP-F1 现代船舶主机控制器船舶长期预防措施
1.控制器舱加装温控风扇，避免高温、凝露、油污侵入；
2.电源回路增加 DC24V 浪涌抑制器，总线屏蔽层规范单点接地；
3.每季度断电清洁面板与内部端子，定期导出程序备份；
4.每年检修内部电源滤波电容，提前更换老化元件避免航行故障。
