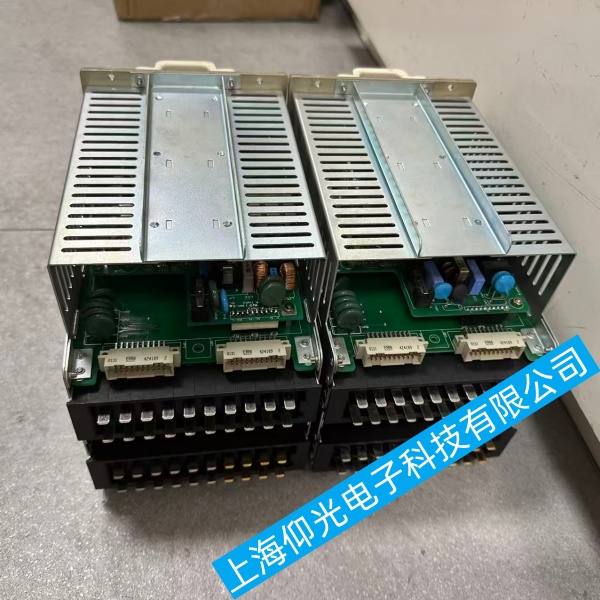

HIMAP-F1 现代船舶主机控制器屏幕部分数字缺失故障检修指南

HIMAP-F1 现代船舶主机控制器屏幕部分数字缺失故障检修指南
故障现象：背光正常、部分数字固定缺笔画、某几位数字显示不全、数值残缺不完整，船舶机舱高温、震动、潮气是高发诱因。
一、HIMAP-F1 现代船舶主机控制器快速外部预检
1.整机断电重启消除软件临时故障
断开控制器 DC24V 电源，等待 3 分钟完全放电后重新上电；机舱电压波动、电磁干扰会临时造成段码输出异常，重启可修复软性显示错误。
2.校验供电电压
万用表测端子供电，标准 DC24V，允许范围 22～26V；电压低于 21V 会驱动不足、固定缺数字。检查电源端子有无氧化、虚接，紧固接线排，机舱加装电源滤波磁环减少变频器干扰。
3.排除机舱强干扰
主机油门、调速器动力电缆与控制器信号线分开走线，通讯线单端屏蔽接地；高频震动会导致内部排线时通时断，固定控制器柜体减震垫。
二、HIMAP-F1 现代船舶主机控制器拆机：显示屏连接故障
整机断电、释放静电再开盖
1.屏体导电橡胶条清洁（最常见）
液晶屏与主板依靠导电胶条传输段信号，机舱油污、凝露氧化会阻断单段信号，固定缺某一笔画 / 数字。
操作：取出胶条，99.9% 无水乙醇擦拭胶条与液晶屏金手指、主板接口，无尘布擦干，严禁纸巾、手指触碰导电面；装回后均匀压紧屏框螺丝，单边受力会再次接触不良。
2.扁平排线检查
屏驱动排线两端金手指氧化、细微断线、插座松动。拔下排线，酒精擦触点，检查排线有无折痕裂纹；插座卡扣压紧，震动环境可贴高温胶带固定排线。
3.屏框紧固校正
四角螺丝分步均匀拧紧，单侧过压会挤压导电胶局部断路，出现固定缺数字；全部螺丝松半圈再对角逐步上紧。
三、HIMAP-F1 现代船舶主机控制器驱动电路硬件检修
1.屏驱动 IC 虚焊补焊
主板负责 7 段数字驱动的专用段码 IC（多为 HT1621 类），机舱长期震动引脚脱焊。热风枪低温补焊驱动 IC 全部引脚，重点查 SEG 段输出引脚。
2.排查段输出限流电阻
对应缺失数字的段限流电阻开路 / 阻值变大，万用表通断档测量，损坏直接更换同规格 0805 贴片电阻。
3.主板电解电容检测
屏供电滤波电容鼓包、漏电会造成段驱动电压不稳，更换主板上 10μF/16V、22μF/25V 小电解，修复电压衰减导致的缺段。
4.液晶屏本体判定
清洁、补焊驱动后依旧固定缺同一段位，且屏幕玻璃边缘无裂痕、无腐蚀，可单独替换同型号 HIMAP-F1 显示屏验证；液晶屏内部电极断路只能更换屏体。
四、HIMAP-F1 现代船舶主机控制器软件与系统底层排查
1.读取控制器故障诊断码
使用现代船舶专用 HIMAP 调试软件连接控制器，调取显示模块故障日志，查看段通讯、显示初始化报错。
2.恢复显示参数出厂设置
备份主机调速、报警参数后，复位显示单元配置；参数错乱会出现数字译码错误、数值缺失。
3.程序刷新修复段码逻辑
老版本固件存在显示段码 BUG，联系设备厂商刷新适配船舶主机的专用固件，修复数字解析异常。
五、HIMAP-F1 现代船舶主机控制器分故障快速判定与对应方案
1.缺数字位置随界面切换变化 → 电源干扰 / 软件译码，重启 + 滤波 + 重刷程序
2.固定某一笔画永久缺失 → 导电胶 / 排线接触不良，清洁重装
3.全部数字偏暗 + 局部缺段 → 屏驱动供电电容损坏，更换电解
4.单一数字位完全不显示 → 位选驱动三极管 / IC 通道损坏，补焊或换驱动芯片
5.清洁重装后短暂恢复，震动后复发 → 排线固定、柜体加装减震
六、HIMAP-F1 现代船舶主机控制器长期预防措施
1.定期每月断电拆开清洁导电胶与排线触点，机舱潮湿区域增加清洁频次；
2.控制器柜体加装除湿风扇，避免凝露腐蚀屏接口；
3.电源前端加装 24V 直流浪涌保护器，隔离主机动力电源波动；
4.每年拆机补焊主板驱动 IC、电源电路焊点，消除震动虚焊隐患。
